Виды режущих инструментов и их назначение

Назначение и классификация режущих инструментов При обработке деталей машин и приборов применяются различные типы режущих инструментов. Одну и ту же поверхность детали можно получить

Виды режущих инструментов и их назначение

Назначение и классификация режущих инструментов

При обработке деталей машин и приборов применяются различные типы режущих инструментов. Одну и ту же поверхность детали можно получить инструментами различных подгрупп. Например, отверстия высокой точности (Н7—Н8) и шероховатостью с 1—0,5 мкм получают сверлением с последующим развертыванием, сверлением и растачиванием эльборовым или алмазным резцом, сверлением и протягиванием. Наружную резьбу можно нарезать плашкой, резьбонарезной и накатной головками и т. д.

Применяемые режущие инструменты подразделяются, как правило, по конструкции и по виду обрабатываемых поверхностей.

По конструкции инструменты классифицируются на следующие подгруппы:

  • 1. Резцы общего назначения и фасонные. Они чаще всего имеют призматическую или дисковую форму и предназначаются для различных работ настанках токарной, строгальной и других групп.
  • 2. Сверла — одно- и двухлезвийные режущие инструменты, применяемые для получения отверстий в сплошном материале и для рассверливания отверстий 11-го, 12-го квалитетов с Ra = 20—5 мкм.
  • 3. Зенкеры 2—8 лезвийные инструменты, используемые для увеличения отверстий и получения фасонных отверстий 9—11-го квалитетов с Ra = 10—2,5 мкм.
  • 4. Развертки — инструменты, применяемые для чистовой обработки отверстий до 7—8-го квалитетов при Rа = 1,0—0,32 мкм.
  • 5. Напильники, рашпили и надфили — инструменты разнообразной формы в виде стержней и дисков с множеством мелких режущих зубьев.
  • 6. Протяжки и прошивки — многолезвийные инструменты в виде стержня или плиты с поперечными зубьями, размеры которых увеличиваются по направлению к заднему хвостовику. Они используются для обработки внутренних и наружных поверхностей самой различной формы.
  • 7. Фрезы общего назначения и специальные (борфрезы, гравировальные, червячные и др. ) чаще всего представляют собой тела вращения с множеством зубьев на образующей, а также на торцевой поверхности.
  • 8. Метчики в форме винта с продольными лысками и канавками, образующими режущие лезвия. Применяются для получения резьбы в отверстиях.
  • 9. Плашки, резьбообразующие ролики и головки, предназначенные для нарезания и накатывания наружной резьбы.
  • 10. Долбяки и обкаточные резцы — инструменты для зубодолбления или зуботочения зубчатых колес, шлицев валов и т. д.
  • 11. Шеверы — режущие инструменты чаще всего в виде колеса, предназначающиеся для чистовой обработки колес малых модулей (3—4 мм) методом «скобления».
  • 12. Комбинированные инструменты, представляющие сочетание нескольких одно- или разнотипных инструментов.
  • 13. Инструменты для автоматизированного оборудования и для станков с ЧПУ, включающие режущие, бесподналадочные и быстросменные инструменты, а также приспособления для настройки и контроля работы режущих инструментов.
  • 14. Абразивные, алмазные, эльборовые и другие инструменты из синтетических материалов, используемые в виде кругов, брусков, хонов, а также порошок и отдельные крупные зерна или кристаллы для чистовой обработки деталей.

По видам обрабатываемых поверхностей различают режущие инструменты:

  • 1) для обработки плоскостей и наружных фасонных поверхностей и тел вращения. К ним относятся: резцы, фрезы, протяжки, напильники, шлифовальные круги и т. д. ;
  • 2) для обработки отверстий — сверла, расточные резцы, зенкеры, развертки, комбинированные осевые инструменты, протяжки и т. д. ;
  • 3) для получения резьбы. К ним относятся резьбовые фрезы и резцы, метчики, резьбонарезные и резьбонакатные плашки и головки, накатные ролики и т. д. ;
  • 4) для обработки поверхностей зубьев колес или шлицевых валов и звездочек. Для обработки цилиндрических колес методом копирования применяются дисковые и пальцевые фрезы, а методом обкатки — червячные фрезы, долбяки, обкаточные резцы, шеверы и шлифовальные круги. Конические прямозубые колеса нарезаются зубострогальными резцами, сдвоенными головками-фрезами, протяжками, а конические колеса со спиральными круговыми зубьями — червячными коническими фрезами, а также зубострогальными головками и протяжками.

Режущие инструменты можно подразделить по принципу взаимодействия инструмента с обрабатываемым материалом на обычные и ротационные с непрерывно обновляющимся круговым лезвием режущей чашки. Кроме того, инструменты подразделяются на цельные и составные (с неподвижным присоединением пластинок и с механическим креплением), а также (по виду соединения со станком) на хвостовые, насадные и призматические. Различают, кроме того, стандартные и специальные инструменты.

Режущий инструмент по металлу

Для резки материалов могут применяться самые различные инструменты. Их классификация проводится по достаточно большому количеству признаков, которые позволяют провести выбор наиболее подходящего варианта исполнения изделия. Режущий инструмент при этом изготавливается из самого различного материала.

Классификация режущего инструмента

Выделяют довольно большое количество различных признаков классификации режущего инструмента, основной можно назвать конструктивные признаки. В зависимости от геометрической формы и основных параметров выделяют следующие варианты:

  1. фрезы;
  2. резцы;
  3. зенкеры;
  4. сверла;
  5. развертки;
  6. цековки;
  7. метчики;
  8. плашки;
  9. шеверы;
  10. ножовочное полотно;
  11. инструмент абразивного типа.

Все приведенные выше виды режущих инструментов характеризуются своими определенными особенностями. Примером можно назвать ручной режущий инструмент под названием плашка. За счет применения особого крепления можно получить резьбовую поверхность на цилиндрической поверхности.

Довольно большое распространение получили резцы. Их относят к режущему инструменту, который предназначен для обработки исключительно тел вращения.

Среди особенностей подобного варианта исполнения отметим следующее:

  1. Есть рабочая часть и державка.
  2. Угол заточки может существенно отличаться в зависимости от предназначения изделия.
  3. При изготовлении применяются самые различные сплавы, которые и определяют область применения изделия.

Фрезеры встречаются в последнее время довольно часто. Это связано с тем, что подобный режущий инструмент может использоваться для получения корпусных изделий. Особенностью назовем то, что основное вращение передается фрезе, в это время заготовка находится в неподвижном состоянии. Конструктивно фрезы намного сложнее резцов, что определяет более высокую стоимость.

Основная классификация фрез представлена областью применения. Примером назовем следующие варианты исполнения:

  1. Концевые.
  2. Цилиндрические.
  3. Червячные и другие.

Встречается просто огромное количество фрез, все они также обладают своими определенными характеристиками.

Довольно распространены сверла. Подобное изделие осевого типа применяется в случае, когда нужно получить отверстие в сплошном материале.

На момент резания сверла совершают вращательное движение, по винтовым канавкам стружка удаляется с зоны резания. Отличаются сверла по следующим признакам:

  1. Тип применяемого материала.
  2. Диаметральный размер.
  3. Тип хвостовика.
  4. Угол заточки режущей кромки.

Инструменты осевого типа весьма распространены. Примером можно назвать зенкеры, применяемые для корректировки размера и формы отверстия. Кроме этого, в эту группу включаются и развертки, которые требуются для удаления высокой шероховатости с поверхности стенок отверстия.

Инструменты режущие и ударные с острой режущей кромкой также весьма распространены. В эту группу включается долбяк, который может применяться для получения зубьев. Довольно обширными возможностями характеризуются насадки абразивного типа, применяемая для снижения степени шероховатости поверхности.

Все приведенные выше изделия можно разделить на несколько основных групп:

  1. Изделия для работы с телами вращения. В эту группу входят различные резцы и абразивные круги. Как правило, в подобном случае основное вращение получает заготовка, а инструмент находится в неподвижном состоянии. Устанавливаются эти изделия на токарном оборудовании самого различного типа.
  2. Достаточно большая группа представлена режущими инструментами, предназначенными для получения и обработки уже готового отверстия. Примером можно назвать сверла, протяжки, зенкеры и другие варианты исполнения. Осевой получает вращение, режущая часть представлена витками с различным углом заточки.
  3. Отдельная группа представлена приспособлениями, предназначенными для нарезания резьбовых витков на цилиндрической поверхности. Особая форма режущей части позволяет получать витки с определенным расположением относительно друг друга. Резьбовая поверхность сегодня встречается крайне часто, так как она применяется при создании различных соединительных элементов. В быту нарезка проводится при применении ручных инструментов, в промышленности встречаются станки с особыми режимами работы.
  4. Довольно большое распространение в машиностроительной отрасли получили зубчатые колеса и другие подобные изделия. Для их получения подходят шеверы, долбяки и другие.
Читайте также  Какие инструменты нужны для обработки дерева?

Выделяют также второстепенные признаки классификации. Примером назовем то, каким образом режущая кромка взаимодействует с обрабатываемой поверхностью. По этому признаку выделяют:

  1. Обычные варианты исполнения получили весьма широкое распространение. Как правило, они получаются при применении технологии литья. Основная и рабочая часть конструкции в большинстве случаев представлена идентичным материалом.
  2. Ротационные характеризуются непрерывным обновляющимся круговым лезвием.

Важным критерием можно назвать тип изготовления. В зависимости от этого выделяют:

  1. Цельные конструкции встречаются крайне часто, что связано с их относительно невысокой стоимостью и надежностью в применении.
  2. Составные обходятся намного дороже, но при этом есть возможность использовать более качественные материалы при создании режущей кромки.
  3. Сборные также характеризуются тем, что состоят из отдельных частей.

Сборные также можно охарактеризовать тем, что соединение разъемное. Составные зачастую изготавливаются при применении технологии сварки, за счет чего провести отсоединение режущей кромки не получится.

Классификация режущего инструмента также проводится по способу крепления.

Выделяют следующие варианты исполнения:

  1. Хвостовые.
  2. Призматические.
  3. Насадные.

В продаже можно встретить просто огромное количество различных вариантов исполнения дополнительной оснастки, которая существенно расширяет функциональность оборудования.

Сферы использования

Сфера применения режущего инструмента весьма обширна. Большая часть изделий встречается в машиностроении, так как заготовки представлены различными сплавами. Рассматривая сферу применения отметим следующие моменты:

  1. Большая часть изделий может резать по металлу только при условии передачи большого усилия при жестком закреплении заготовки. Именно поэтому они изготавливаются таким образом, чтобы могли устанавливаться в станках и другом подобном оборудовании. Область применения – промышленность с различным показателем производительности труда. Отличительной особенностью подобной группы можно назвать длительный эксплуатационный срок и устойчивость к износу.
  2. Также обработка заготовок может проводится в домашней мастерской. Для подобного случая подходят варианты исполнения, которые применяются при ручной обработке или применении настольного оборудования. Специалисты рекомендуют выбирать для домашней мастерской варианты исполнения из низкой ценовой категории. Это связано с тем, что они отлично подходят для обработки при небольшой подаче и скорости резания. Режущие инструменты для промышленных станков обходятся намного дороже и требуют профессиональной периодической заточки.

В целом можно сказать, что область применения режущего инструмента весьма обширна. Механическое резание может проводится только при наличии режущей кромки.

Выбор режущего инструмента

Только правильно подобранный инструмент может применяться для получения качественного изделия. Среди столь большого выбора подобрать наиболее подходящий вариант исполнения изделия сложно. Режущий инструмент по металлу выбирают с учетом следующих рекомендаций:

  1. Для начала определяется поставленная задача. Как правило, технология производства составляется технологом, который также указывается наиболее подходящий режущий инструмент. К примеру, получить тело вращения можно с требуемым диаметром можно при использовании резца, отверстие сверла. При этом одна деталь может изготавливаться при применении одного вида изделия с различными параметрами.
  2. Следующий шаг заключается в определении того, какое именно оборудование будет применяться для передачи вращения. Примером можно назвать промышленные станки или ручные конструкции. От этого момента зависит то, какая державка подойдет.
  3. На момент составления технологической карты указываются основные параметры резания. С учетом подобного показателя проводится выбор режущего инструмента по типу применяемого материала при изготовлении основной или рабочей части.
  4. Учитывается и производительность применяемого оборудования. Для выпуска большого количества продукции нужно выбирать вариант исполнения с повышенной износостойкостью.

Производство режущего инструмента предусматривает соблюдение определенных требований, которые устанавливаются в проектной документации. Кроме этого, уделяется внимание популярности бренда, так как от этого зависит качество.

В заключение отметим, что неправильно подобранное изделие может создать серьезные проблемы.

Классификация режущих инструментов

Металлорежущее оборудование, которое в наши дни используется в самых разных отраслях промышленности, а также в быту, допускает использование различных видов режущего инструмента. Перечень этих видов весьма обширен, благодаря чему существует возможность подобрать металлорежущий инструмент, наилучшим образом соответствующий особенностям выполняемых операций.

Критерии классификации описываемого инструмента весьма многочисленны, их рассмотрению посвящена настоящая статья.

Одним из основных классификационных критериев является особенность конструкции режущего инструмента. По нему выделяют такие виды, как:

  • Резцы: инструмент однолезвийного типа, позволяющий выполнять металлообработку с возможностью разнонаправленного движения подачи;
  • Фрезы: инструмент, при использовании которого обработка выполняется вращательным движением с траекторией, имеющей неизменный радиус, и движением подачи, которое по направлению не совпадает с осью вращения;
  • Сверла: режущий инструмент осевого типа, который используется для создания отверстий в материале или увеличении диаметра уже имеющихся отверстий. Обработка сверлами осуществляется вращательным движением, дополненным движением подачи, направление которого совпадает с осью вращения;
  • Зенкеры: инструмент осевого типа, с помощью которого корректируются размеры и форма имеющихся отверстий, а также увеличивается их диаметр;
  • Развертки: осевой инструмент, который применяется для чистовой обработки стенок отверстий (уменьшения их шероховатости);
  • Цековки: металлорежущий инструмент, также относящийся к категории осевых и используемый для обработки торцовых или цилиндрических участков отверстий;
  • Плашки: используются для нарезания наружной резьбы на заготовках;
  • Метчики: также применяются для нарезания резьбы – но, в отличие от плашек, не на цилиндрических заготовках, а внутри отверстий;
  • Ножовочные полотна: инструмент многолезвийного типа, имеющий форму металлической полосы с множеством зубьев, высота которых одинакова. Ножовочные полотна используются для отрезания части заготовки или создания в ней пазов, при этом главное движение резания является поступательным;
  • Долбяки: применяются для зуботочения или зубодолбления шлицев валов, зубчатых колес, других деталей;
  • Шеверы: инструмент, название которого происходит от английского слова «shaver» (в переводе – «бритва»). Он предназначен для чистовой обработки зубчатых колес, которая выполняется методом «скобления»;
  • Абразивный инструмент: бруски, круги, кристаллы, крупные зерна или порошок абразивного материала. Инструмент, входящий в данную группу, применяется для чистовой обработки различных деталей.

Следующим классификационным критерием является вид поверхности, обработка которой осуществляется с помощью металлорежущего инструмента. По нему выделяют следующие инструменты:

  • Применяемые для обработки тел вращения, наружных фасонных, а также плоских поверхностей: в данную группу включаются описанные выше резцы и фрезы, абразивные круги и некоторые другие изделия;
  • Используемые для обработки отверстий: речь идет о зенкерах и сверлах, расточных резцах и протяжках;
  • Инструменты, с помощью которых выполняется нарезка резьбы: в эту группу входят плашки, метчики, накатные ролики, ряд других изделий;
  • Применяемые для обработки поверхностей звездочек, шлицевых валов, зубьев колес: эти операции выполняются с помощью пальцевых и дисковых фрез, обкаточных резцов и долбяков, шлифовальных кругов и шеверов. Нельзя не упомянуть протяжки, сдвоенные головки-фрезы и зубострогальные резцы (они предназначены для нарезания прямозубых колес конического типа), а также конические фрезы червячного типа и зубострогальные головки (с помощью этих инструментов нарезаются колеса конического типа со спиральными зубьями).

Еще одним критерием классификации металлорежущего инструмента является принцип его взаимодействия с материалом. По нему выделяют такие инструменты, как:

  • Обычные;
  • Ротационные, круговое лезвие которых непрерывно обновляется.

Кроме того, специалисты указывают на такой классификационный критерий, как тип изготовления, выделяя при этом:

  • Цельный режущий инструмент;
  • Составной инструмент, конструкция которого представляет собой неразъемное соединение нескольких элементов;
  • Сборный инструмент, отличающийся разъемным характером соединения элементов, которые его образуют.

По способу соединения со станком выделяют насадной, хвостовый и призматический инструмент.

Наконец, по такому критерию, как способ применения, выделяют ручной, машинный, а также машинно-ручной металлорежущий инструмент.

Назначение и классификация режущих инструментов

Классификация режущих инструментов

Режущий инструмент можно классифицировать следующим образом:

1. Резцы, которые по виду обработки делятся на проходные, подрезные, отрезные, расточные, галтельные и фасонные. По характеру обработки резцы делятся на обдирочные (черновые), чистовые и для тонкого точения, по конструкции головки — на прямые, отогнутые, изогнутые, оттянутые, по технологическому назначению — на токарные, строгальные, долбежные и т. д.

2. Сверла, которые по конструкции делятся на плоские, или перовые; цилиндрические, которые бывают спиральными, или винтовыми, имеющими наибольшее применение; для глубокого сверления отверстий, длина которых.превышает диаметр более чем в 8 —10 раз; кольцевые (полые) для сверления отверстий диаметром более 100 мм в листовом материале; с прямой канавкой для сверления тонких листов, преимущественно латунных; центровочные.

Читайте также  Инструмент для спайки полипропиленовых труб

3. Зенкеры, которые бывают цилиндрические (цельные и насадные), конические и торцовые.

4. Развертки, которые делятся на цилиндрические и конические, а по применению — на машинные и ручные.

5. Фрезы, которые в зависимости от назначения делятся на цилиндрические, торцовые, дисковые, концевые, угловые, шпоночные и фасонные.

6. Протяжки, которые по применению подразделяют на плоские для обработки шпоночных пазов, цилиндрические, круглые, прямоугольные или с другой формой поперечного сечения, протяжки для наружного протягивания.

7. Резьбонарезной инструмент для наружной резьбы — резьбовые резцы и гребенки, круглые плашки (лерки), резьбонарезные головки (радиального и тангенциального типа), плоские (клупповые) плашки, резьбовые фрезы (дисковые и гребенчатые). Кроме того, к резьбо-обрабатывающему инструменту относятсярезьбонакатные плашки (роликовые и плоские), с помощью которых наружную резьбу получают без снятия стружки;

для внутренней резьбы — резьбовые резцы и гребенки, метчики, резьбовые концевые фрезы (для нарезания резьб в отверстиях больших диаметров).

8. Зуборезный инструмент, к которому относятся дисковые и пальцевые зуборезные фрезы, червячные фрезы, долбяки, резцы, дисковые и реечные фрезы для обработки конических зубчатых колес, шевера.

9. Абразивный инструмент: шлифовальные круги различной формы, абразивные бруски, головки, сегменты.

Задача назначения режущего инструмента (РИ) является важной задачей при проектировании перехода. Сложность назначения РИ вызвана, во-первых, большим разнообразием конфигурацией инструмента и его типоразмеров, а во-вторых, не полной формализацией задачи его назначения. Исходя из общей методики поиска технологического оснащения назначение режущего инструмента происходит в три этапа:

1.Выбор вида режущего инструмента. Исходными данными для выбора режущего инструмента являются:

технологические характеристики — группа оборудования и код перехода; характеристики заготовки — группа материала и характеристики обрабатываемого элемента;экономические характеристики — размер партии. На выбор инструмента влияют форма и размеры обрабатываемого элемента, причем каждый вид инструмента рассчитан на определенный диапазон размеров элемента. Поэтому в алгоритме выбора вида РИ участвуют предельные размеры основного обрабатываемого элемента для каждого вида инструмента. Так как у каждого конструктивного элемента заготовки свой перечень основных размеров , то необходимо выбрать те параметры, которые в первую очередь влияют на выбор вида инструмента.

2.Выбор типоразмера инструмента. Если найдено несколько типоразмеров ( nk > 0 ), то выбирается типоразмер с наибольшим приоритетом. Наименование mt найденного типоразмера заносится в технологическую карту. Если поиск типоразмера закончился неудачно ( nk = 0 ) , то выбирается следующий из найденных ранее видов РИ для последующего поиска типоразмеров, либо составляется задание на проектирование и изготовление специального инструмента.

3.Определение возможности использования пройденного типоразмера инструмента для заданной ситуации. На третьем этапе выбранный инструмент надо проверить на возможность использования в конкретных условиях. Иначе говоря, необходимо проверить найденное РИ по тем параметрам, которые не участвовали при поиске типоразмера.

Решить задачу

Эб4

1.Определение рабочих поверхностей инструмента.

Режущая часть инструмента ограничивается рабочими поверхностями, которые в зависимости от расположения относительно обрабатываемого изделия имеют определенные названия. Разные инструменты имеют различную форму зажимной и режущей частей, однако их режущие части имеют общее устройство и ограничиваются рабочими поверхностями, присущими режущей части любого инструмента. Обычно режущая часть имеет одну переднюю и несколько задних поверхностей. Передней поверхностью (1) называется поверхность, по которой сходит образующаяся в процессе резания стружка.

Главной задней поверхностью (2) называется поверхность, обращенная к поверхности резания.

Вспомогательной задней поверхностью (3) называется поверхность, обращенная к обработанной поверхности.

Ребро, которое образуется в результате пересечения передней и главной задней поверхности, называется главной режущей кромкой (4). Пересечением передней поверхности с вспомогательной задней поверхностью образуется вспомогательная режущая кромка (5).

Точка пересечения главной (4) и вспомогательной (5) режущих кромок называется вершиной (6) режущего лезвия (резца, режущего зуба).

Типы режущих инструментов

Из теории резания известно, что в общем случае методы механической обработки характеризуются внедрением в поверхность обрабатываемой заготовки клинообразного твердого тела – режущей части инструмента, и перемещения его с силами, обеспечиваемыми приводом обрабатывающего оборудования, достаточными для образования стружки. При этом в зоне контакта режущего клина с поверхностью заготовки, происходит сложный физико-химический процесс пластической деформации поверхностного слоя, который приводит к преобразованию срезаемого слоя в стружку и отделению ее от заготовки в виде отходов материала. Инструмент, способный осуществить процесс механической обработки резанием заданного металла при заданных технических условиях, называют металлорежущим.

Ø Металлорежущий инструмент –

орудие производства, предназначенное для изменения формы и размеров обрабатываемой заготовки из металла или другого конструкционного материала путём удаления части материала в виде стружки с целью получения готовой детали или полуфабриката

Несмотря на большое различие отдельных видов инструментов по назначению и конструкции, у них имеется много общего: условия работы, общие конструктивные элементы и алгоритм обоснования их выбора, принципы расчета конструктивных и геометрических параметров. Основные определения и обозначения общих понятий по режущим инструментам и обработке резанием даны соответственно в ГОСТ 25751 – 83 и ГОСТ 25762 – 83.

В зависимости от применяемого оборудования при осуществлении механической обработки различают станочный и ручной металлорежущий инструмент.

Станочный металлорежущий инструментиспользуют при условии возможности его использования с обеспечением привода станочного оборудования. В зависимости от технологического назначения онделится на следующие подгруппы: резцы, фрезы, протяжки, зуборезный, резьбонарезной, осевой режущий инструмент для обработки отверстий, абразивный и алмазный инструмент.

· Резцы служат для лезвийной обработки резанием цилиндрических и плоских торцовых поверхностей тел вращения и применяются на токарных, токарно-револьверных, карусельных, расточных, строгальных, долбёжных и др. станках для обточки наружных поверхностей, расточки отверстий, обработки плоских и фасонных поверхностей, отрезания и прорезания канавок, нарезания наружной и внутренней резьбы.

· Фрезы – многолезвийный вращающийся металлорежущий инструмент используют на фрезерных станках для обработки плоских и фасонных поверхностей, прямоугольных и фасонных пазов, профильного фрезерования на фрезерных станках и обрабатывающих центрах, а также для разрезки заготовок на разрезных станках.

· Протяжки – многолезвийный инструмент для обработки гладких и фасонных внутренних и наружных поверхностей с линейной образующей и применяются, как правило, в массовом производстве, на протяжных станках, обеспечивающих высокую точность формы и размеров обработанной поверхности.

· Для образования и обработки отверстий используют осевой режущий инструмент: сверла, зенкеры, зенковки, развертки, цековки,а такжерасточные резцы икомбинированный инструмент,который применяют на сверлильных, токарных, револьверных, расточных, координатно-расточных и др. станках.

· Зуборезный инструмент предназначен для нарезания и обработки зубьев зубчатых колёс, зубчатых реек, червяков на зубообрабатывающих станках.

· Резьбонарезной инструмент служит для получения и обработки наружных и внутренних резьб. Номенклатуру резьбонарезного инструмента составляют резьбовые резцы и фрезы, метчики, плашки и др. Инструмент используется как на специальных резьбообрабатывающих, так и на универсальных станках и станках с ЧПУ.

· К абразивному инструменту относятся шлифовальные круги, бруски, хонинговальные головки, наждачные полотна и др., применяемые для шлифования, полирования, доводки деталей на шлифовальных станках, а также для заточки инструмента на заточных станках и станках с ЧПУ для вышлифовки осевого режущего инструмента.

· Сверхтвердый инструмент с режущей частью из сверхтвердого инструментального материала – круги, резцы, фрезы и другой инструмент. Это может быть инструмент с режущей частью из алмазных пластин, который применяют для обработки труднообрабатываемых конструкционных материалов кроме углеродосодержащих, и кубического нитрида бора (эльбор) для обработки труднообрабатываемых сталей.

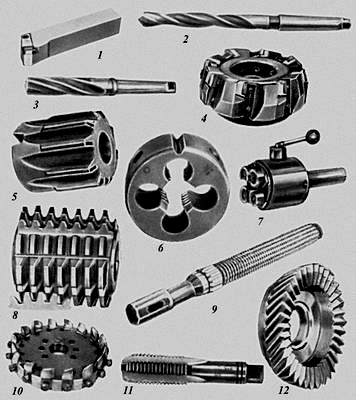

Рисунок 3.1 Станочный металлорежущий инструмент: 1 — резец с механическим креплением пластинки твёрдого сплава; 2 — винтовое сверло; 3 — зенкер с коническим хвостовиком, оснащенный твердосплавными пластинками; 4 — торцевая насадная фреза со вставными ножами, оснащенными твёрдым сплавом; 5 — машинная развёртка с твердосплавными пластинками; 6 -плашка; 7 — винторезная головка с круглыми гребёнками; 8 — червячная фреза; 9 — шлицевая протяжка; 10 — резцовая головка для обработки конических колёс с круговым зубом; 11 — метчик; 12 —-зуборезный долбяк со спиральными зубьями.
Читайте также  Столярный инструмент для сверления глубоких отверстий

Ручной металлорежущий инструмент используют без металлорежущего оборудования. К ручным инструментам относятся зубила, напильники, надфили, ножовки, шаберы и др. В настоящее время получили распространение ручные машины с электрическим, гидравлическим и пневматическим приводом, рабочим органом которых являются ручные инструменты. Причем применение их значительно возросло не только в быту, но и на производстве из-за возможности механической обработки труднодоступных мест изделий (рис. 3.2).

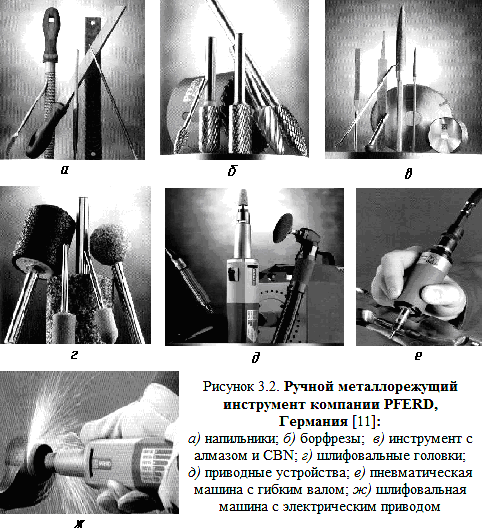

Рисунок 3.2Ручной металлорежущий инструмент компании PFERD, Германия[24]: а – напильники; б – борфрезы; в – инструмент с алмазом и CBN; г – шлифовальные головки; д – приводные устройства; е – пневматическая машина с гибким валом; ж – шлифовальная машина с электрическим приводом

Современные ручные металлорежущие инструменты, снабженные электрическими, гидравлическими, пневматическими приводными устройствами, находят свое применение там, где поставлены высочайшие требования к эффективности обработки и качеству рабочего процесса. Инструмент применяется для таких операций металлообработки, как отрезка, шлифование, фрезерование, опиливание, полирование, очистка, обработка ржавчины, устранение заусенцев, маттирование.

Предпосылками для эффективного применения ручных инструментов являются оптимальное число оборотов приводных устройств и их соответствующая мощность. Основой экономичности применения современных ручных инструментов является возможность выбора продуктивного инструмента из широкого ассортимента.

Виды и классификация режущего инструмента

На склад поступила партия трубных метчиков G по цене от 125,89 р/шт. В наличии типоразмеры от 1/8 до 2″.

Количество, цены, диаметры уточняйте у менеджера.

Металлорежущий инструмент – совокупность групп инструментов различной формы и размеров для обработки металлических заготовок. С их помощью можно изменять форму, свойства и размер изделий из металла посредством удаления части материала. Результатом работы станет готовая деталь или же заготовка. Сфера применения металлорежущего инструмента очень широкая. Напрямую или косвенно он используется в большинстве промышленных отраслей, в строительстве и быту.

Из чего состоит металлорежущий инструмент?

Несмотря на существование множества групп и разновидностей, строение инструмента для резания металла идентичное. Он состоит из двух частей:

  • рабочей;
  • крепёжной.

На рабочей половине располагается режущая часть для срезания части металла и зачастую – калибрующая. Она служит для восстановления режущих элементов при переточке, для направления инструмента в процессе резания и окончательного оформления обрабатываемой поверхности. В зависимости от поставленных задач режущая часть инструмента оснащается такими конструктивными элементами:

  • одно или несколько лезвий;
  • каналы для подвода СОЖ;
  • канавки для вывода стружки, стружколоматели и завиватели;
  • базовые элементы, которые используются при изготовлении, переточке и контроле различных видов металлорежущего инструмента.

Крепёжная часть необходима для закрепления металлорежущего инструмента на станках, в машинах или удержания в руках. Жёсткая фиксация крепежной части в определенном положении противодействует усилию резания в процессе работы. В зависимости от исполнения крепёжной части различают вставной металлорежущий инструмент (с хвостовиками и державками) и насадной (с отверстием для фиксации на оправке).

ТД «Квалитет»


Далеко не всегда приобретением инструмента для предприятий занимаются те, кто непосредственно его использует в работе. Естественно, чтобы купить качественные изделия, не обязательно самому быть докой: как правило у вас есть список с наименованиями, ГОСТами, размерами и т.д, вам всегда окажут помощь специалисты Торгового дома «Квалитет». Но немного ориентироваться будет не лишним. Это ваш случай, и вы согласны, что неплохо бы чуть разобраться в деталях? Тогда этот текст о видах металлорежущего инструмента – то, что вам нужно.

Металлорежущим называют инструмент, предназначенный для обработки металлических или композитных заготовок методом резания. Слои материала под воздействием специальных инструментов один за другим отделяются, переходя в отходы — стружку. В результате мы будем иметь полуфабрикат или изделие таким, каким оно было задумано. Используется металлорежущий инструмент главным образом при обработке деталей различных машин, устройств, приборов.

Большая часть современных металлорежущих инструментов предназначена для оснащения станков (так называемый станочный инструмент, а есть ещё ручной). Существует довольно много классификаций режущих инструментов. Например, по принципу взаимодействия с обрабатываемым материалом они подразделяются на обычные и ротационные. По цельности – на цельные (с неподвижным присоединением пластинок) и составные (с механическим креплением), по виду соединения со станками – на призматические, насадные и хвостовые. Но основными всё же можно назвать две классификации: по конструкции и по выполняемым задачам (видам обрабатываемых поверхностей).

Классификация металлорежущего инструмента по конструкции (основные категории)

  1. Резцы (фасонные и общего назначения). Эти инструменты легко отличить по призматической или дисковой форме. Используются они для работ на токарных, строгальных, расточных, долбёжных и других станках.
  2. Свёрла. Сверло представляет собой одно- или двухлезвийный режущий инструмент, назначение которого – получение отверстий в сплошном материале, а также дальнейшее рассверливание отверстий.
  3. Зенкеры. Это инструменты с двумя-восемью лезвиями, предназначенные для увеличения отверстий, а также для получения фасонных отверстий.
  4. Фрезы специальные (борфрезы, гравировальные, червячные и др.) и общего назначения. Большинство фрез имеют вид тел вращения с множеством зубьев на торцевой и образующей поверхностях. Предназначены фрезы для оснащения фрезерных станков.
  5. Развёртки. Так называют инструменты с большим количеством режущих кромок, используемые исключительно для чистовой обработки отверстий.
  6. Прошивки и протяжки. Это инструменты с множеством лезвий, по форме напоминающие стержень или плиту с поперечными зубьями (при этом размеры зубьев увеличиваются по мере приближения к заднему хвостовику). Назначение прошивок и протяжек – обработка внутренних и наружных поверхностей разной формы.
  7. Метчики. Инструменты, представляющие собой винты, вдоль которых идут лыски и канавки, образующие режущие лезвия. Назначение метчиков – получение резьбы в отверстиях.
  8. Плашки. Эти инструменты имеют вид небольших прокаленных гаек с осевыми отверстиями, образующими кромки. Дополнительно плашки оснащаются стружечными отводами. Назначение плашек – нарезание и накатывание наружной резьбы.
  9. Шеверы. Режущие инструменты по виду напоминающие колесо и предназначенные для чистовой обработки методом скобления колес малых модулей.
  10. Комбинированные инструменты. В эту категорию включают приспособления, сочетающие в себе нескольких однотипных или разнотипных инструментов.
  11. В отдельную категорию принято выделять инструменты для станков с ЧПУ и для автоматизированного оборудования. В неё входят режущие, быстросменные, бесподналадочные инструменты и приспособления для контроля работы и настройки режущих инструментов.

Классификация металлорежущего инструмента по задачам

Обрабатываемые поверхности Инструменты
Обработка плоскостей, тел вращения и наружных фасонных поверхностей. Резцы, протяжки, фрезы, напильники и т. д
Обработка отверстий. Свёрла, зенкеры, расточные резцы, развертки, протяжки, комбинированные осевые инструменты и т. д.
Получение резьбы. Резьбовые фрезы, резцы, метчики, резьбонакатные и резьбонарезные плашки и т. д.
Обработка поверхностей зубьев колес, шлицевых валов, звездочек. Дисковые, пальцевые, червячные фрезы, долбяки, обкаточные резцы, шеверы, зубострогальные резцы, протяжки и т.д.


Основные виды инструмента для резания металла

Существует две основных группы металлорежущего инструмента: ручной и станочный. Ручной инструмент применяют без специального металлорежущего оборудования. Он может использоваться как вручную, так и в ручных машинах с гидравлическим, электрическим и пневматическим приводом. К этой группе принадлежат зубила, ножовки, напильники, надфили и др. Ассортимент станочного металлорежущего инструмента включает несколько подгрупп изделий:

  • фрезы,
  • протяжки,
  • резцы,
  • резьбонарезной,
  • зуборезный,
  • алмазный,
  • абразивный,
  • для обработки отверстий и канавок.

Классификация режущего инструмента

Режущий инструмент подразделяется на лезвийный

Лезвийный инструмент

– режущий инструмент, с заданным числом лезвий, установленной формы.

Оцените статью
Добавить комментарий
