Аппарат для точечной сварки меди

Аппараты точечной сварки

BLUEWELD DIGITAL PLUS 5500 – аппарат с микропроцессорным управлением, предназначенный для точечной профессиональной сварки металлов толщиной до 1.

Аппарат для точечной сварки, который работает от сети с напряжением 220 вольт. В комплектацию входит шпилечный пистолет для максимального удобства работы. Ведение сварки возможно на расстоянии 6 метров от точки подключения к сети, что обеспечивается длиной специального кабеля.

Компактный аппарат для точечной сварки с многофункциональной панелью управления. Все параметры автоматически регулируются микропроцессором. Существует возможность сохранения собственных программ сварки.

Трёхфазный сварочный аппарат точечной сварки колонного типа с подвижным рычагом и встроенными тиристорами синхронного управления.

Компактное переносное устройство, обеспечивающее качественную точечную сварку металлов без деформаций. Аппарат удобен в транспортировке, может использоваться в полевых условиях. Надежная защита от перегрева продлевает сроки эксплуатации оборудования.

HAMMER DDT — аппарат контактной сварки с автоматической / ручной настройкой. Идеально подходит для эксплуатации в небольших кузовных цехах, а также в производстве металлической мебели, коробов вентиляции и т. д.

Высокомощный стационарный аппарат BLUEWELD ВТЕ 28 LCD используется для производительной точечной сварки. Возможность криволинейного опускания электрода позволяет выполнять сварку сопротивлением одной точкой. Современный микроконтроллер, тиристорный источник питания обеспечивают высокие технические параметры и стабильность сварочного цикла.

Машина контактной сварки предназначена для соединения металлов путем плавления и сжимания их в одной или нескольких точках.

Сварочные установки с сопротивлением (сварочная установка точечной сварки), с электронным контролем времени точечной сварки.

Трансформаторы ТВК 75 применяются не только в сварочных установках, но и для плавки базальтового камня, а также стеклокомпозитных материалов.

Telwin DIGITAL CAR SPOTTER 5500 сварочный аппарат с микропроцессорным управлением, предназначенный для точечной сварки тонкостенного металла.

МТ-501 предназначена для контактной точечной сварки изделий из малоуглеродистых и низколегированных сталей на переменном токе. Машина состоит из вертикально расположенного корпуса, в котором установлен силовой блок, блок управления и система ножного педального привода сварочных электродов.

Легкие и надежные ручные клещи для точечной сварки при ремонте автомобильных кузовов Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором

Машина контактной сварки МТ-1928 предназначена для электрической контактной сварки деталей из низкоуглеродистых сталей, легированной стали 12X18H9T, титановых сплавов ОТ4 и крестообразных соединений стержней арматуры классов АI, ВI, AII и AIII.

Машина контактной сварки МТР-1201 предназначены для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Машина МТ-2103 предназначена для точечной сварки переменным током деталей из легированных и нержавеющих сплавов, легированных сталей, титановых сплавов, алюминиевых сплавов и крестообразных соединений стержней арматуры.

DIGITAL CAR SPOTTER 5500 – это электронная сварочная установка с микропроцессорным управлением, которая будет наиболее полезна для выполнения сварочных работ в авторемонтных мастерских.

Ручные сварочные клещи АДаМ-1.1 предназначен для точечной контактной сварки изделий из низкоуглеродистой стали, а также для точечной сварки при выполнении кузовных работ в ремонтных мастерских.

Трансформаторы ТВК 75 применяются не только в сварочных установках, но и для плавки базальтового камня, а также стеклокомпозитных материалов.

HAMMER T-26 — аппарат для правки панелей из стали. Идеально подходит для кузовного ремонта любой сложности. Позволяет производить ремонт без разборки.

Аппарат контактной сварки Fubag TS 3800 прост в использовании за счет микропроцессорного управления и наличия пистолета с автоматическим разрядом и наглядной панели управления.

Модель имеет компактные габариты и небольшой вес, ее удобно применять для выполнения сварки в различных условиях, в том числе в труднодоступных местах.

Аппарат ТСС PRO SW-2500, предназначен для приварки шпилек методом конденсаторной сварки. Аппарат подходит для сварки стали, нержавеющей стали, алюминия, латуни. Применяется для пpивapки шпилeк нa тoнкocтeнныx тoнкoлиcтoвыx мeтaллax c минимaльнoй тoлщинoй 0,6 мм.

Ручные клещи TECNA 7913 предназначены для двухсторонней контактной точечной сварки и имеют: встроенный таймер; возможность плавной регулировки сварочного тока; систему компенсации сварочного тока; водяное охлаждение; пневматический привод сжатия; гироскопическое кольцо.

HAMMER T-34 — аппарат для правки панелей из стали. Идеально подходит для кузовного ремонта любой сложности. Позволяет производить ремонт без разборки.

Усилие сжатия регулируется от 40 до 120 кг. Рукоятка из термостойкого изолирующего материала. Электронный таймер синхронного типа с регулировкой продолжительности сварки от 0,1 до 1,2 сек.

Ручной зажим с кабелями

C-образные механические клещи с кабелем

Аппарат точечной сварки Telwin Modular 20/TI 230V — это портативный сварочный аппарат для точечной сварки.

Легкие и надежные ручные клещи для точечной сварки при ремонте автомобильных кузовов Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором

Электронная сварочная установка с сопротивлением (сварочная установка точечной сварки), управляемая при помощи микропроцессора, подходит для применения в секторе авторемонта и в промышленной среде.

Сварочные установки с сопротивлением (сварочная установка точечной сварки), с электронным контролем времени точечной сварки.

Общие данные Регулируемый вылет плеч.

Машина контактной сварки МТР-2401 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Общие характеристики сварочной машины Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока (за искл.

Профессиональный аппарат для выполнения кузовных работ по выравниванию металлических поверхностей.

Аппарат для профессионального использования при выполнении кузовных работ по выравниванию металлических поверхностей и односторонней точечной сварки.

Подвесные клещи вращаются и фиксируются в различных положениях. Аналоговая панель управления с поворотными ручками для настройки сварочного тока и времени сварочного импульса.

Сварочные аппараты с сопротивлением (сварочные аппараты точечной сварки) на стойке, с раскачивающимся плечом, с встроенным синхронным управлением тиристорами.

Однофазный переносной разрядно-конденсаторный сварочный аппарат для точечной сварки болтов из металлов и сплавов на необработанных или неоксидированных поверхностях из стали, нержавеющей стали, оцинкованной стали, латуни, алюминия.

Аппарат контактной точечной сварки с цифровым управлением на основе микропроцессора.

Подвесная машина МТП-1110 предназначена для точечной контактной сварки в поточных линиях переменным током деталей из низкоуглеродистых и коррозионностойких сталей и крестообразных соединений стержней арматуры.

Машина контактной сварки МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Легкие и надежные ручные клещи для точечной сварки при ремонте автомобильных кузовов Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором

TS 7500 ALU разработан для ремонтных работ кузовных деталей из алюминия с небольшими повреждениями (вмятины, царапины и т.п.).

Сравнительно компактный и мощный аппарат, позволяющий осуществлять качественную точечную сварку. Оснащен реле времени, удобной ножной педалью для комфортной работы. Ступенчатый переключатель мощности позволяет настроить оборудование для сварки любых металлов, независимо от их толщины.

Электронный аппарат для сварки металлических листов, управляемый микропроцессором, подходит для применения в авторемонтных мастерских.

Долгое время работы и высокий коэффициент нагрузки за счет более толстого и длинного выпрямителя

Контактная сварка

Технологический процесс контактной сварки состоит из нескольких этапов. На первоначальном этапе происходит смыкание плеч сварочной установки, при этом электроды сжимают свариваемые заготовки с необходимым усилием. На следующем этапе между электродами проходит электрический ток. Длительность прохождения и величина электрического разряда через свариваемые детали задается блоком управления, встроенным в агрегат. Максимальный нагрев свариваемых деталей в данном случае происходит в точке контакта поверхностей заготовок между электродами, что приводит к локальному расплавлению металла. После чего прохождение тока автоматически прекращается, и на следующем этапе происходит интенсивное затвердевание металла в точке сварки. При этом свариваемые детали остаются под воздействием усилия сжатия электродов, что препятствует образованию дефектов в точке контакта с электродами. На последнем этапе сварочного цикла электроды размыкаются, плечи оборудования возвращаются в исходное положение. В результате описываемого процесса образуется прочное соединение свариваемых деталей.

Преимущества при использовании технологии контактной сварки

возможность соединения деталей малых толщин и легкоплавких материалов, в том числе из оцинкованной стали, без повреждения поверхности свариваемых деталей

высокое качество и эстетичный внешний вид поверхности сварного соединения

возможность высокой производительности процесса

возможность полной автоматизации процесса

отсутствие необходимости наличия высокой квалификации рабочего персонала

отсутствие большого количества расходных материалов

высокий уровень надежности и ремонтопригодности оборудования

Особенности машин контактной сварки

Современные модели машин данного типа укомплектовываются электронными блоками управления циклом сварки, которые содержат в себе ряд стандартных сварочных программ, а также дают возможность индивидуально программировать сварочный цикл, настраивая такие параметры сварки, как время и сила сжатия электродов, время пропускания и величина электрического разряда между электродами. Вследствие перечисленных особенностей машины контактной сварки получили широкое распространение в производстве и используются в самых разных сферах промышленности, автомастерских и даже в бытовых условиях.

  • Основная информация
  • Бренды
  • Сертификаты
  • Галерея

Основные составляющие оборудования данного типа – это механическая и электрическая части. Механическая составляющая содержит корпус, плечи, электродержатели, электроды и механизм сжатия электродов, который бывает двух типов — механический или пневматический. Функция данного механизма заключается в сжатии свариваемых деталей электродами с нужным усилием для получения прочного сварного соединения. Вследствие того, что оборудование контактной сварки функционирует в производственных условиях повышенной нагрузки, то для его надежной и долговременной работы применяют воздушное или водяное охлаждение основных частей — трансформатора, электродов, плеч и электродержателей. Электрическая часть оборудования содержит трансформатор и блок управления.

Агрегаты контактной сварки подразделяются на стационарные машины и сварочные клещи, подразделяющиеся в свою очередь на подвесные и ручные. Стационарные машины в основном применяют при небольших габаритах деталей, если форма деталей проста, и эти детали могут быть перенесены и установлены на стационарную сварочную машину оператором вручную. При сварке крупногабаритных деталей, если форма детали сложна, при этом необходимо сваривать детали в разных плоскостях, то выбор в этом случае нужно останавливать на сварочных клещах. При этом если количество сварочных точек невелико, технологично использовать ручные клещи, которые снабжены воздушным охлаждением, малы по размерам и массе, при этом имеют невысокую стоимость. При значительном количестве сварочных точек необходимо использовать большие подвесные клещи, снабженные водяным охлаждением.

Обзор аппаратов для сварки медных проводов

Качественные соединения медных проводов в электропроводке – залог безопасности и гарантия долгого срока службы.

Для соединений используют скрутку, пайку или сварку. Сварочное соединение превосходит все остальные по надежности. А сам процесс сварки проводов возможен при использовании специального аппарата.

Описание сварочного процесса

Электрические медные кабели состоят из нескольких жил, каждая из которых скручивается отдельно. При ремонтах работу приходится проводить прямо в распределительных коробках, что доставляет определенные неудобства. Чтобы каждую скрутку запаять по длине паяльником (точечного соединения будет недостаточно) на высоте, придется затратить много времени и сил. Сваркой достаточно соединить провода только в конце скрутки. А компактные аппараты, используемые при работе, облегчают процесс.

Сварка меди осложняется тем, что она становится хрупкой уже при 300°C, а плавится при 1080°C. Поэтому, кроме теоретических знаний, необходимо иметь опыт работы. Для тех, кто впервые столкнулся с необходимостью сварки контактов в распределительной коробке, рекомендуется попрактиковаться на опытных образцах.

Скрутки медных проводов можно заварить обычным инверторным аппаратом или с помощью самодельного устройства на основе понижающего трансформатора. Электрики пользуются узкоспециализированным аппаратом, предназначенным специально для сварки скруток. Порядок работы не зависит от выбранного устройства и выглядит следующим образом:

  1. Освободить от изоляции провод на расстояние около 100 мм.
  2. Сделать скрутки нужных жил. Длина каждой должна быть около 50 мм.
  3. Присоединить рядом со скруткой массу.
  4. Подвести электрод к проводам до образования дуги. Контакт – 1-2 сек. Скрутка сварена.
  5. Следующую скрутку варить после остывания предыдущей.
  6. Осталось провести изоляцию каждой скрутки с помощью термоусадочных трубок или изоленты.

Сила тока, которая необходима для сварки проводов, обычно составляет 30-90 ампер и полностью зависит от количества жил в скрутке и их сечения, а также от фактического напряжения питающей сети. Аппарат для сварки должен обладать функцией регулировки тока. Работа ведется при напряжении 12 или 36 вольт. В качестве электрода при сварке проводов идеальным решением будет выбор угольных с содержанием меди.

Не забудьте обесточить свариваемые провода!

Краткий обзор устройств

Специализированные устройства ТС 700 производства Призма используются исключительно для сварки скруток меди и алюминия (во втором случае с применением флюса). Они отличаются простотой и удобством использования. Очень компактные размеры устройства и небольшой вес, а также простота самого процесса сварки – именно то, что необходимо для столь кропотливой работы. Прибор дает на выходе напряжение 12 В, а потребляемая мощность при работе — от 1 до 1,5 кВт (в зависимости от модификации). Выпускается упрощенная модель для бытовых нужд ТС 700-1, для электриков ТС 700-2 и для крупных производств ТС 700-3. Комплектуются двумя силовыми кабелями, один из которых снабжен пассатижами для зажима скрутки, а второй – держателем электродов. Имеется переносная сумка с ремнем для ношения на плече. Бытовая модель сваривает скрутки до 16 мм в диаметре, две другие – до 24 мм. Цена первой – 7600 рублей, второй 8950 и третьей 9300.

Мини «ДОН» — аппарат цифровой инверторный с питанием от сети 220 В. Небольшие размеры, удобный функционал. Снабжен устройством для блокировки при скачущем напряжении, цифровой индикатор показывает текущее напряжение в сети, что облегчает подбор диаметра электрода для сварки. Есть функция защиты от залипания и регулировки тока. При необходимости изготовитель может поставить модель, приспособленную для работы в опасных условиях. Цена устройства 8000 рублей.

Аппараты МИКРОША-160ПНЦ и МИКРОША-180ПНЦ аналогичны по выполняемым функциям и по стоимости.

Аппарат ТС700 и рассказ про него в видео

Инверторные аппараты

Медные скрутки можно сваривать с помощью универсальных инверторных устройств. Лучше всего выбирать компактные модели с небольшим весом. Рассмотрим некоторые модели.

РЕСАНТА САИ-160 аппарат российского производства. Работает от сети 220 В, может регулировать ток в диапазоне от 10 до 160 ампер и выдавать дугу с напряжением 26 В. Вес аппарата 4, 5 кг. Цена 6300 рублей.

QUATTRO ELEMENTI A 160 Nano 643-255 – итальянская марка. На российском рынке продаются аппараты, изготовленные в Китае. Компактные по размерам, вес 4,9 кг. Прекрасно подходит для бытовых нужд. Работает от сети 220 В. Цена 5950 рублей.

PFTRIOTMax Welder DC-200 C инверторный аппарат, отличающийся низким уровнем шума и точностью работы. Родина бренда США, в продаже на российском рынке модели, изготовленные в Китае. Вес 4, 5 кг, имеется переносной ремень, что делает аппарат мобильным. Диапазон тока 10-200 ампер, питание от сети 220 В. При сварке используют электроды до 5 мм в диаметре. Цена аппарата от 7600 до 9600 рублей.

Сварочный инвертор FUBAG IQ 160 от германских производителей. Малогабаритный, вес 6,9 кг. Работает от сети с напряжением 150-240 В. Регулировка тока от10 до 160 ампер. В комплекте 2 медных кабеля – с держателем электродов и с зажимом для заземления. Цена порядка 7000 руб.

СВАРОГ ARC 160 Easy Z213 H – российский аппарат в прочном металлическом корпусе с бесступенчатой регулировкой силы тока. Подключение кабелей осуществляется через специальные разъемы, что очень удобно. Диапазон тока 10-160 А, питание от сети 220 В. Вес – 4 кг. Цена аппарата 9000 рублей.

Как выбрать аппарат

В любом деле, главным ориентиром для выбора прибора, является цель приобретения, цена и функциональные возможности. Для бытовых целей приобретать специализированное устройство для сваривания медных или алюминиевых скруток вряд ли целесообразно. Лучше такой прибор взять в аренду на время. Но если вам приходится часто заниматься сваркой проводов, то конечно, специальный аппарат просто необходим.

Для дома более выгодно приобретение универсального инверторного аппарата. С помощью которого вы сумеете выполнить любую требуемую сварку – круг их возможностей необычайно велик. Другой вопрос в том. что сварка скруток потребует от вас определенных знаний, но это поправимо.

При подборе варочного инвертора, обратите внимание на мощность и источник питания. Излишне мощный аппарат – роскошь. Для дома вполне подойдет модель с мощностью 4-5 кВт.

Из желательных функций, которые существенно облегчают процесс сварки, желательно наличие «горячего старта», защиты от залипания и нечувствительность к перепадам напряжения питающей сети. Сила тока до 160 А позволяет варить металл толщиной до 5 мм, этого обычно вполне хватает для бытовых целей.

Для неопытных сварщиков инверторные модели – лучший выбор. Они просты в использовании, что позволит новичку быстро освоить азы сварочного ремесла.

Из недостатков сварочных инверторов можно отметить высокую стоимость и создание помех в сети.

Можно ли сделать устройство для сварки из подручных материалов?

В хозяйстве мастерового хозяина всегда найдется старенький неиспользуемый трансформатор, на основе которого можно сделать домашний сварочный аппарат для медных проводов. Схема устройства несложная, с монтажом справится любой новичок. Для изготовления потребуются:

  • Трансформатор;
  • Материал для кожуха или готовая коробка;
  • Кабель электрический;
  • Пассатижи для зажима скрутки;
  • Держатель электрода;
  • Угольный электрод, который может быть изготовлен из сердечника круглой батарейки большого размера или крупноформатной угольной щетки.
  • Автоматы

Самодельный аппарат и рассказ про него в видео ниже

Заниматься изготовлением самодельных аппаратов допустимо только в случае, когда вы хорошо знакомы с понятиями работы электротехнических устройств. Подробных описание самодельных конструкций масса, ниже приведены фотографии некоторых из них. Трансформаторы можно использовать от старых телевизоров, от микроволновой печи, и другие. Достаточная мощность трансформатора для изготовления сварочника лежит в пределах 200- 450 ватт.

Принципиальная схема сборки представлена на рисунке:

Домашний прибор хорош тем, что не требует значительных вложений денежных средств, а функций его хватает на решение бытовых задач по сварке.

Соблюдайте правила безопасности при работе с электрическими приборами! Так, ни в коем случае, не включайте трансформатор от микроволновой печи для проверки в сеть! Напряжение на оригинальной вторичной обмотке доходит до 2000 В! Только после ее удаления возможно использование такого трансформатора для наших целей, а вторичную обмотку придется сделать самостоятельно.

Еще один самодельный аппарат и рассказ про него

Параметры сварочных работ с медью

Выбор силы тока конкретно к диаметру скрутки, количеству проводов в ней и их сечения имеет первостепенное значение для качественного результата. Лучшие значения подбираются опытным путем и главную роль играют в этом профессиональные навыки. Для примерной ориентировки по значениям ниже приведена таблица рекомендуемых параметров.

Сечение провода, мм Количество проводов в скрутке Оптимальный режим тока, А
1,5 2 70
1,5 3 80
2,5 2 100
2,5 4 120

Заваривание в вакууме

Существует способ сварки меди с помощью электронных лучей в условиях вакуума. Для работы требуется специальный аппарат и вакуумная камера. Этот метод применим только в условиях оборудованных производственных мастерских или лабораториях.

Суть метода электронно-лучевой сварки в вакууме заключается в проплавлении меди направленным лучом конусной формы, обеспечивающем высокую точность работы.

Что дает лучевая сварка в вакууме:

  1. Провода подвергаются нагреву меньшей температурой, что положительно влияет на их сохранность. Они не покоробятся от такого нагрева.
  2. Направленный характер нагрева позволяет распределить нужную температуру на поверхности шва и по его глубине, что повышает качество сварки.
  3. Вакуумная среда исключает насыщение меди газами, поэтому соединение имеет пластичные свойства.

Сварка ведется непрерывно, есть возможность работать с паузами. Методы подбираются оператором в зависимости от поставленной задачи.

Сварочные аппараты изобретены давно и имеют множество вариантов. При этом, ученые продолжают работу по модернизации и видов аппаратов и способов сварки. Для конкретной задачи по сварке скруток меди можно применить практически любой известный аппарат – отличие будет в удобстве использования. Лучший результат по получению качественного соединения достигнуть с наименьшими затратами возможно с применением специализированного оборудования для этих работ.

Как работают аппараты контактной точечной сварки

Одним из методов сплавления является точечная контактная сварка. Ее суть заключается в плотном соединении в определенной точке двух деталей и пропускании через место контакта электрического тока.

Аппараты точечной контактной сварки востребованы во многих отраслях промышленности. Для применения в быту их научились делать своими руками, используя трансформаторы или систему конденсаторов.

Фазы процесса

Можно выделить три фазы в процессе точечной сварки. В первой фазе происходит сжатие заготовок, которое приводит к пластической деформации в точке контакта. Для этого аппарат контактной сварки оборудован специальными клещами или другими схожими приспособлениями.

Во второй фазе происходит подача тока в область контакта, что вызывает плавление металла в точке соединения и образование расплавленного ядра. Пока проходит ток, ядро расширяется до максимума. Сжатие соединяемых изделий вызывает появление плотного пояса вокруг жидкого ядра, который препятствует растеканию расплавленного металла.

В третьей фазе сварочный ток выключается, металл остывает и кристаллизуется. Для снятия напряжений при охлаждении прижимное усилие сохраняется еще некоторое время.

Требования к сварным соединениям определяет государственный стандарт – ГОСТ 15878-79. О том. Какие можно использовать электроды в аппарате контактной точечной сварки, описано в ГОСТ 14111-90. Делают их из меди или легированной хромом, кадмием, цирконием бронзы.

Виды оборудования

При точечной контактной сварке аппарат может выдавать ток разного рода и частоты. По этим отличительным признакам сварочное оборудование разделяют на четыре класса:

  • контактная точечная сварка на переменном токе;
  • низкочастотная контактная сварка;
  • устройства конденсаторного типа;
  • сваривание постоянным током.

Существует многоточечные станки контактной сварки для сварки сеток на производстве. В таких аппаратах одновременно происходит сваривание в нескольких точках. Любое оборудование имеет свои плюсы, но самыми популярными стали одноточечные устройства переменного тока.

Работа на переменном токе

Аппарат контактной сварки, работающий на переменном токе, представляет собой трансформатор, во вторичной обмотке имеющий два электрода. В качестве материала для электродов контактной точечной сварки применяется медь. Между электродами помещают детали, которые специальным устройством прижимают друг к другу.

В первичной обмотке находится тиристорный модуль, через который питающее напряжение 220 В или 380 В поступает на обмотку. Подавая управляющий сигнал на тиристор, можно получить необходимую длительность тока для контактной точечной сварки. Изменяя угол открытия тиристора, можно регулировать форму сигнала, который приходит на вторичную обмотку.

В случае применения нескольких первичных обмоток можно получить набор коэффициентов трансформации, комбинируя их соединение. В результате во вторичной обмотке получается несколько уровней напряжения и тока. Это позволяет аппарату контактной точечной сварки работать в разных режимах.

Для управления оборудованием имеется дополнительный блок, который имеет реле, управляющую панель и схему контроллера.

Оборудование на конденсаторах

Аппарат для точечной контактной сварки может состоять из блока заряда конденсаторов, большой батареи емкостей, управляющего блока и электродов с механизмом прижима заготовок.

Принцип контактной сварки лежит в первоначальном достаточно длительном накоплении электрической энергии на обкладках конденсаторов и мгновенном ее выбросе при создании искусственного короткого замыкания через точку контакта.

Возможность накопления заряда в емкостной батарее позволяет использовать оборудование меньшей мощности по сравнению с другими сварочными аппаратами.

Благодаря постоянству емкости батареи получается нормированное выделение энергии на один сварочный импульс, что позволяет получать стабильный результат независимо от изменения сетевого напряжения и других характеристик сети.

Конденсаторная контактная сварка длится миллисекунды, что приводит к мощному выделению энергии в маленькой области контакта. Это позволяет применять ее при сварке сплавов с высокой теплопроводностью типа меди, а также металлов с разными тепловыми характеристиками.

Конденсаторные аппараты контактной точечной сварки с жесткой характеристикой, быстрым разрядом, широко используются в радиоэлектронике и приборостроении.

При расчете необходимой энергии на сварку того или иного соединения можно использовать формулу:

где С – емкость в фарадах, W – энергия в ваттах; U — зарядное напряжение в вольтах. Включая в контур заряда активное переменное сопротивление, можно регулировать величину зарядного тока, время заряда и потребляемую мощность.

Где применяют метод

Особенностью точечной контактной сварки является краткое воздействие на соединяемые изделия (от единиц миллисекунд до нескольких секунд), сварочный ток в несколько тысяч ампер и напряжение величиной от 1 до 2-3 вольт. При этом необходимо усилие в точке сварки от десятков до сотен килограмм. Маленькая площадь контакта приводит к малой области расплавления металла.

Благодаря этим особенностям точечную сварку используют при сваривании металлов толщиной от единиц микрон до 20-30 мм. Эти возможности обеспечили ее применение в радиоэлектронике, производстве приборов, авиационной и автомобильной промышленности, строительстве и многих других отраслях.

Невозможно представить авторемонтные мастерские без сварочных аппаратов точечной контактной сварки. При устранении вмятин они незаменимы. Все автомобили и самолеты созданы с использованием контактной сварки. Практически все литиевые батареи в ноутбуках соединены с помощью односторонней контактной точечной сварки.

Плюсы и минусы технологии

Широкое распространение технология получила из-за простоты и удобства использования сварочного оборудования, высокой производительности. Аппарат может обеспечить несколько сотен свариваний в минуту при малых затратах электроэнергии, при этом не выделяет никаких вредных веществ в атмосферу.

Технология легко поддается автоматизации. Для сварки не нужно сварочной проволоки, присадок и флюсов. Соединение получается прочным и без остаточных деформаций.

Единственный недостаток заключается в негерметичном соединении изделий. Аппарат работает прерывисто, производя соединение в отдельных точках, поэтому о герметичности речь не идет.

Возможные дефекты

При точечной сварке прочность соединения такова, что разрушения возникают в основном металле, так как сварные точки имеют большую толщину. Продолжительность сваривания и прижимное усилие имеют решающее значение. Если неправильно их рассчитать, то аппарат будет варить с дефектами.

Имеется три основных вида дефектов:

  • отклонения литой зоны от оптимума, ее смещение от точки контакта;
  • неполный провар в точке контакта:
  • изменение физико-химических свойств металла в точке сварки.

Самым опасным является отсутствие литой области. Происходит тепловое склеивание, при котором соединение выдерживает незначительные нагрузки. При переменных нагрузках и температурных перепадах происходит разрыв соединения.

Прочность нарушается при сильном давлении электродов аппарата контактной сварки, что вызывает вмятины. Также ослабляется прочность при выплесках металла.

Причины дефектов

Непровар часто обусловлен малым током или изношенностью контактной площадки электродов. Маленький ток может быть связан со слишком малым промежутком между сварными точками, что вызывает сильное шунтирование. Брак определяется визуальным осмотром и использованием специального оборудования.

Наружные трещины появляются от чересчур большого импульсного тока аппарата, слабого сжатия, загрязнения сварочной области, что изменяет параметры сварочной цепи. Изъян обнаруживается визуальным осмотром при использовании лупы.

При глубоких вмятинах от электрода необходимо разобраться с его контактной частью. Возможно, причина в слишком малом радиусе кривизны контактной площадки и слишком большом прижимном усилии. Дефект определяется визуально.

Причиной того, что при внутреннем выплеске металл вытекает в область между заготовками, может быть превышение сварочного тока аппарата, времени сварки и недостаток сжатия. Изъян определяется специальными приборами, может зафиксироваться и визуально из-за неплотного соединения деталей.

Внешний выплеск происходит при превышении длительности и силы тока, малом прижиме и перекосе электродов. Это можно заметить невооруженным глазом.

Внутренние трещины возникают от комбинации причин типа чрезмерный ток, длительность воздействия, загрязненная поверхность недостаточное сжатие и отсутствие поковочного воздействия в процессе кристаллизации. Изъяны выявляют специальной аппаратурой.

Смещение ядра возникает из-за неправильной установки электродов аппарата контактной сварки и их загрязнения. Причиной прожога являются недостаточный прижим соединяемых изделий, их загрязнения.

Устранение изъянов производится повторением процесса сварки. Если нельзя сваривать, например, недопустим повторный нагрев изделия, то дефектную область лучше высверлить и поставить заклепку.

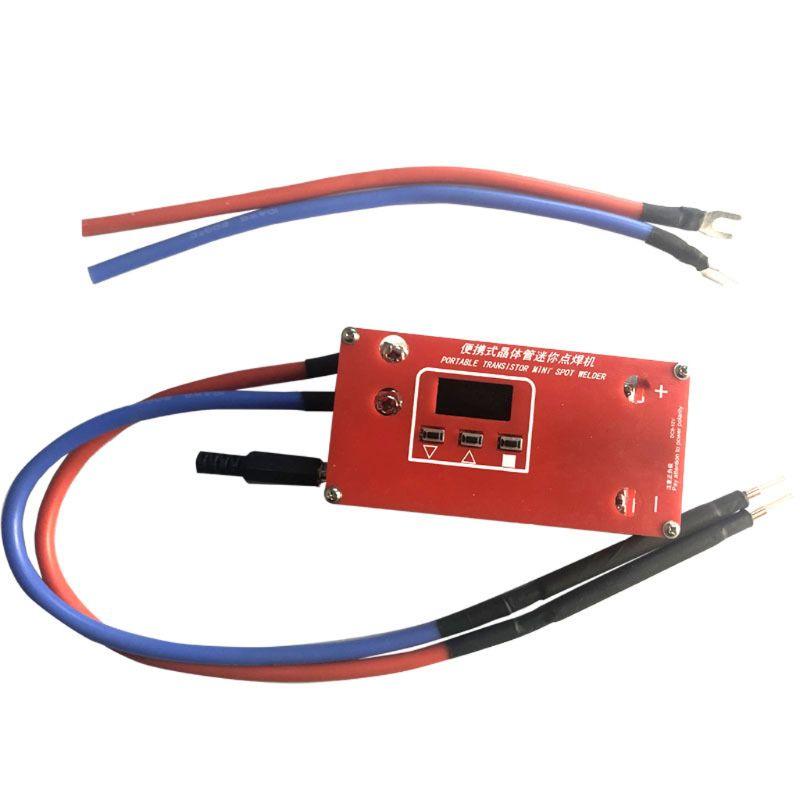

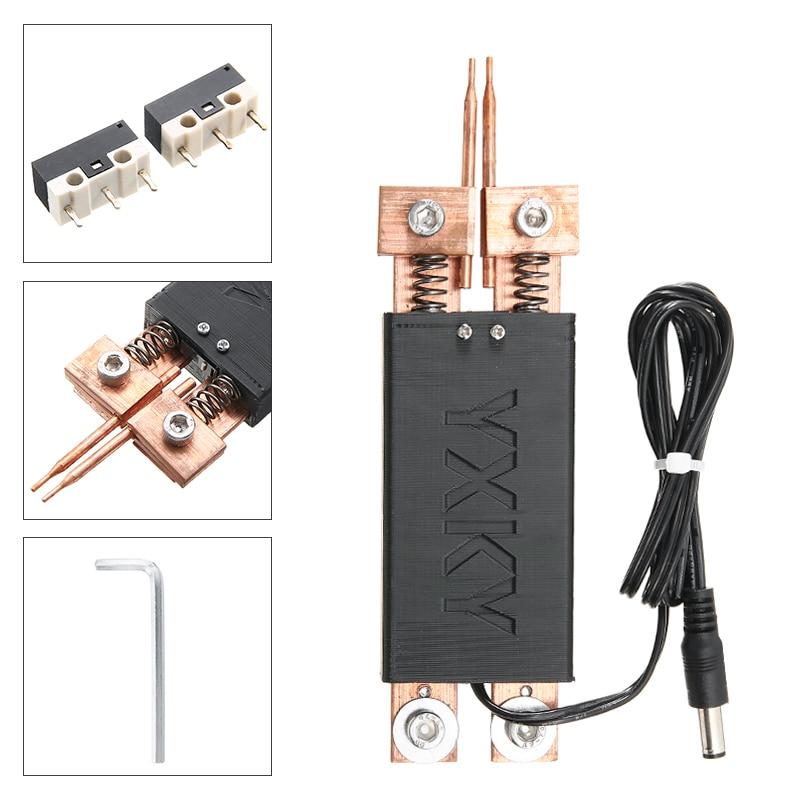

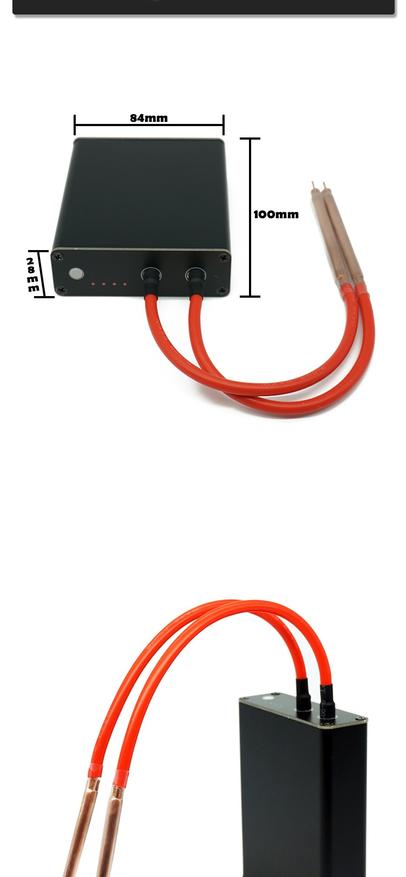

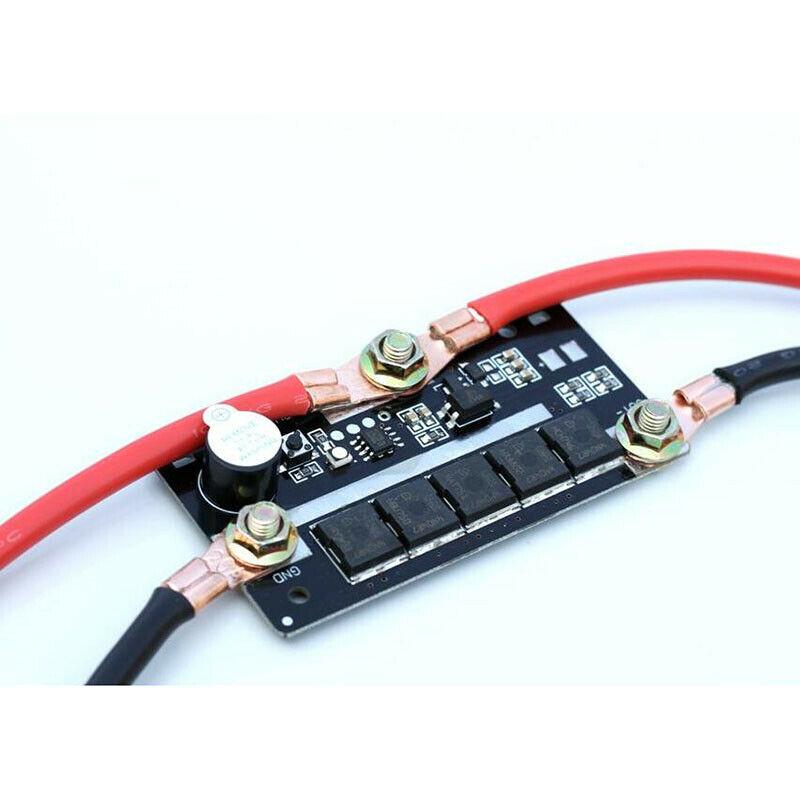

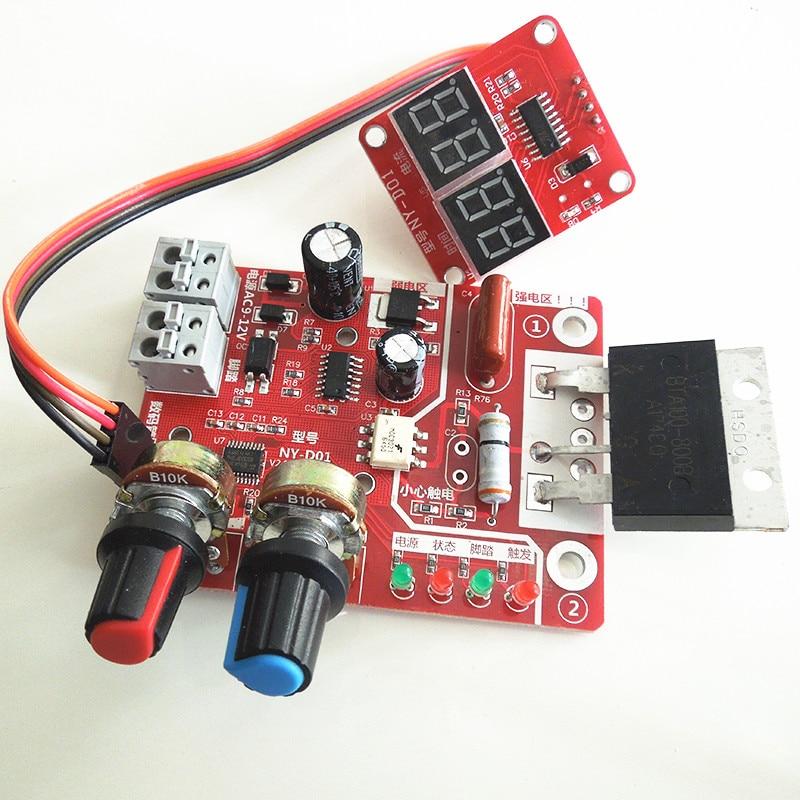

Все для создания недорогого аппарата точечной сварки на распродаже Aliexpress

Все для создания недорогого аппарата точечной сварки на распродаже Aliexpress. В топике представлено оборудование и комплектующие для самостоятельной сборки аппарата точечной сварки, а также готовые аппараты работающие «из коробки». Устройства отличаются невысокой стоимостью и не ударят по кошельку.

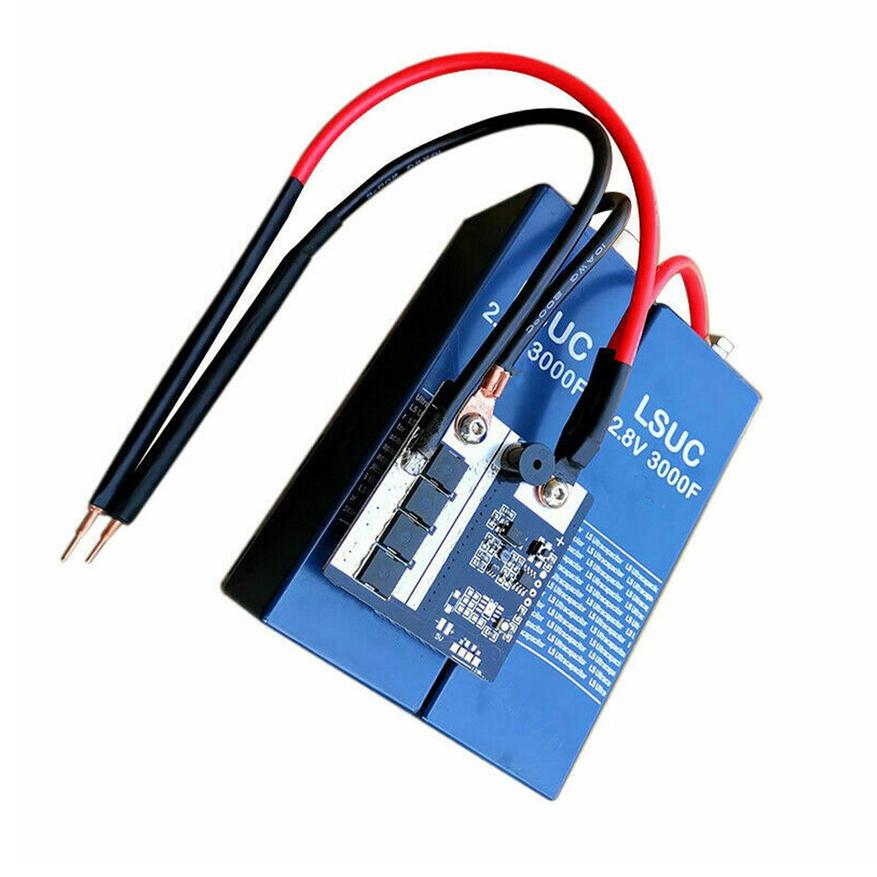

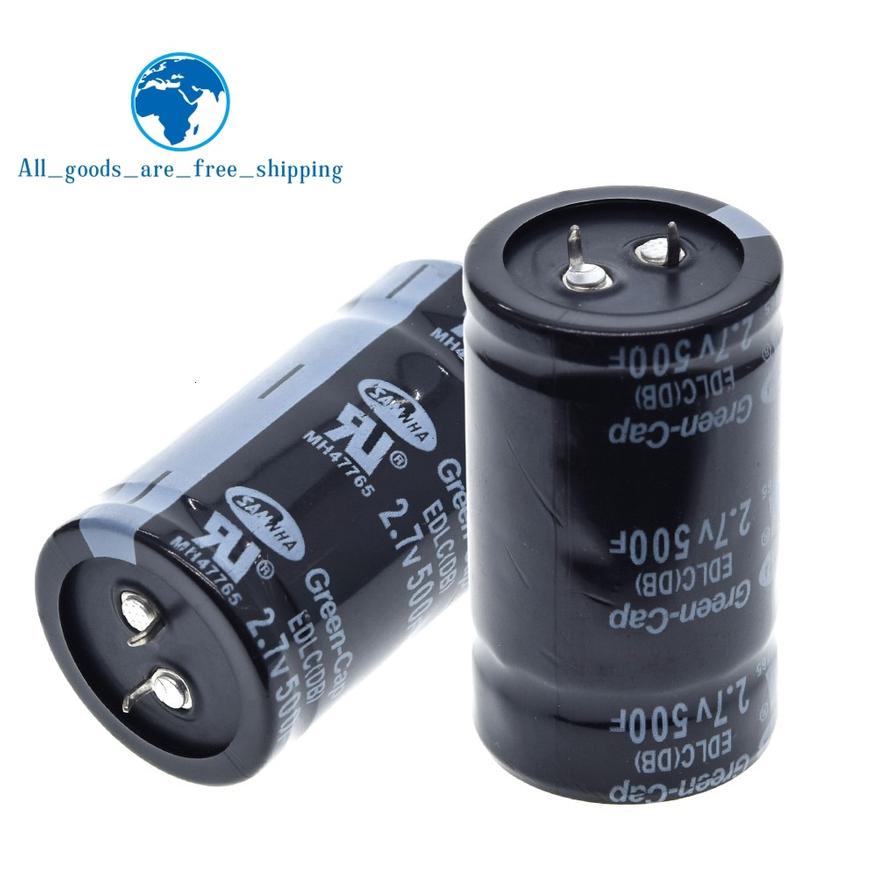

Точечная сварка на ионисторах (суперконденсаторах)

Самый простой и самый бюджетный вариант точечной сварки на ионисторах (суперконденсаторах). Если нужно приварить несколько контактов, то нет смысла приобретать полноценные прерыватели. Соединять параллельно, для нормальной проварки необходимо не менее двух. Заряжаются от блока питания с соответствующим напряжением. Заряд (проварка) контролируется «на глаз» временем заряда кондеров.

Прерыватель для ионисторов

Прерыватель для миниаппаратика на ионисторах. Не включает в себя сами ионисторы и цепь заряда (блок питания), зато уже позволяет регулировать уровень разряда, тем самым подстраивать сварку под различные ленты. Всего доступно 3 уровня мощности. Аппарат простой и рабочий. Ионисторы недорогие.

Прерыватель для «трансформаторной» точечной сварки

Прерыватель для традиционной схемы точечной сварки на основе перемотанного трансформатора от микроволновой печи или подобного. Есть несколько вариантов и комплектующих. Около тысячи заказов, положительные отзывы. На смежном ресурсе было даже несколько обзоров. Прерыватель рабочий, мощность можно регулировать в очень широких пределах.

Прерыватель для «аккумуляторной» точечной сварки

Согласитесь, искать трансформатор от микроволновки, разбирать и перематывать вторичку не всем охото, поэтому на помощь приходит прерыватель для силового низковольтного источника питания. В данном случае им являются автомобильные аккумуляторы, пусковые устройства, силовые липольные сборки 3S и прочие мощные аккумы. Нужен только аккумулятор, остальное в комплекте. Три варианта на выбор. От трех до семи уровней мощности. Сам приобрел первый для интереса, жду.

Альтернативный прерыватель с ручной настройкой

Еще один прерыватель с более удобным интерфейсом. Длительность импульса настраивается вручную в широких пределах. Питание осуществляется от аналогичных силовых низковольтных источников питания (автомобильные аккумуляторы, пусковые устройства, литиевые сборки).

Автоматическая рукоять для прерывателя

С комплектными электродами работать не очень удобно, особенно если планируется много варить. Куда удобнее это дело с автоматической рукоятью. Конструкция простая и надежная, электроды меняются. Можно и самому собрать, но придется еще поискать медные шинки, поэтому дешевле выйдет купить готовую.

Готовый миниаппарат для точечной сварки

Судя по отзывам, аппарат очень интересный. Внутри стоит силовая липоля на 6500mah, четыре уровня мощности. Ничего дополнительно приобретать не нужно, ну разве что автоматическую рукоять для удобства. Все что нужно – это периодически заряжать встроенный аккумулятор через microUSB или USB Type C разъем. Пригодится для выездных работ.

Пока на этом все. К сожалению, из-за лимита подборки не были представлены некоторые не менее интересные аппараты и прерыватели, но о них расскажу во второй части, если тема будет интересна.

Оцените статью
