Что такое класс прочности стали?

Классы прочности стали и категория качества по хладостойкости стали: обзорная статья от ПСК «ТИТАН» – потомственной династии строителей.

Что такое класс прочности стали?

Классы прочности стали и категория качества по хладостойкости

В целях унификации применяемые в строительных металлоконструкциях стали по гарантированным значениям предела текучести и временного сопротивления разрыву разделены на семь основных уровней (классов) прочности

Сталь класса С 225 (от > 225 МПа) условно принято называть сталью нормальной прочности, трех следующих классов (от >285 >325 >390 МПа) — сталью повышенной прочности и остальных трех классов (от >440 > 590 >735 МПа) — сталью высокой прочности.

Таблица классов прочности и группы качества по хладостойкости проката строительных сталей

Обычно первому классу прочности соответствует прокат углеродистой стали обыкновенного качества в горячекатаном состоянии, последующим классам прочности от второго до пятого — прокат низколегированной стали в горячекатаном или нормализованном состоянии, шестому и седьмому классам прочности — прокат экономно легированной стали, поставляемой, как правило, в термоулучшенном состоянии. Однако возможно также получение проката второго и третьего классов путем термического и термомеханического упрочнения или контролируемой прокатки.

Наряду с требованием гарантированной прочности к строительным сталям предъявляется требование гарантированного сопротивления хрупкому разрушению (хладостойкости). Оно регламентируется показателями ударной вязкости при отрицательной температуре и при температуре плюс 20 °С после механического старения. Все строительные стали по хладостойкости условно можно разделить на три группы:

  • I — без гарантированной хладостойкости;
  • II — с гарантированной хладостойкостью для металлоконструкций, эксплуатируемых в обычных температурных условиях (расчетная температура не ниже минус 40 °С);
  • III — с гарантированной хладостойкостью, но для конструкций, эксплуатируемых при расчетной температуре ниже минус 40 °С («северное исполнение»).

В таблице приведена температура испытаний, при которой должна быть гарантирована ударная вязкость стали каждой группы качества по хладостойкости. Указанным группам соответствуют определенные марки стали и категории качества, предусмотренные стандартами на сталь. Так, по ГОСТ 27772-88* группе I соответствует сталь С235, группе II — стали С255 и С285, стали С345 и С375 категории 1 и 3, сталь С590, группе III — стали С345 и С375 категории 2 и 4, сталь С590К.

Все температуры испытаний в таблице (как и в ГОСТ 27772-88*) указаны для условий определения ударной вязкости KCU на стандартных образцах с полукруглым надрезом (радиус 1 мм) типа I по ГОСТ 9454-78*, вырезаемых из листов и широкой полосы в направлении поперек направления прокатки, а из фасонных профилей и сортовой стали — вдоль направления прокатки. Вместе с тем в последнее время остро ставится вопрос о переходе при аттестации стали к более жестким условиям определения ударной вязкости KCV на образцах с острым треугольным надрезом (радиус 0,25 мм) типа II по ГОСТ 9454-78*. Использование этих образцов соответствует международной практике.

Согласно имеющимся методическим исследованиям, единый переход от норм KCU к нормам KCV, общий для всех металлоизделий, отсутствует и необходимо учитывать индивидуальные особенности, включающие в себя как вид металлопроката, так и качество стали. Все же общим для такого перехода является необходимость повышения температуры испытания, которая для металлопроката строительной стали эквивалентной хладостойкости при прочих равных условиях (то же направление вырезки образцов, та же метрологически обоснованная величина ударной вязкости 0,3 мДж/м2) составляет примерно 40 °С. Таким образом нормам KCU, при минус 40 °С и минус 70 °С будут близко соответствовать нормы KCV при 0 °С и минус 30 °С.

Под влиянием колебания содержания элементов в интервале марочного состава, неоднородности слитка и условий прокатки прочностные характеристики стали каждой марки варьируются в широких пределах. Стремление более полно использовать фактическую прочность проката в конструкциях привело к идее селективного разделения на металлургических заводах всей совокупности металлопродукции данной марки на отдельные группы прочности, отличающиеся гарантируемыми значениями предела текучести и временного сопротивления разрыву.

В нашей стране такое разделение на группы прочности осуществлено для строительных углеродистых и низколегированных марок стали первого, второго и третьего классов прочности [26] и нашло отражение в ТУ 14-1-3023-80 и ГОСТ 27772-88*. По этим нормам каждая марка углеродистой и низколегированной стали разделена на две группы прочности, причем для второй группы гарантируемые значения предела текучести и временного сопротивления на 10-40 МПа выше, чем для первой. Высокая надежность соблюдения норм прочности и пластичности (с вероятностью не ниже 95 %) обеспечивается специальными статистическими процедурами приемки и контроля. Металлопрокат, поставляемый по этим нормам, получил название сталь с гарантированным уровнем механических свойств, дифференцированным по группам прочности.

Классы прочности метрического крепежа

От правильного выбора крепежа по классу прочности зависит надежность, безопасность, долговечность крепежного соединения и всей конструкции. Эта характеристика является такой же важной, как размер элемента. Как определить класс прочности по маркировке? Что необходимо знать о свойствах крепежных элементов? Расскажем подробно.

Содержание:

  1. 1. Прочность стального крепежа
  2. 2. Классы прочности гаек
  3. 3. О прочности шайб
  4. 4. Маркировка элементов из нержавеющей стали

Прочность стального крепежа

Все элементы с наружной метрической резьбой, такие как болты, винты, шпильки, различаются по классу прочности в пределах от 3.6 до 12.9. Это значение содержится в маркировке и обычно наносится на головку крепежа. Чем оно выше, тем прочнее крепеж.

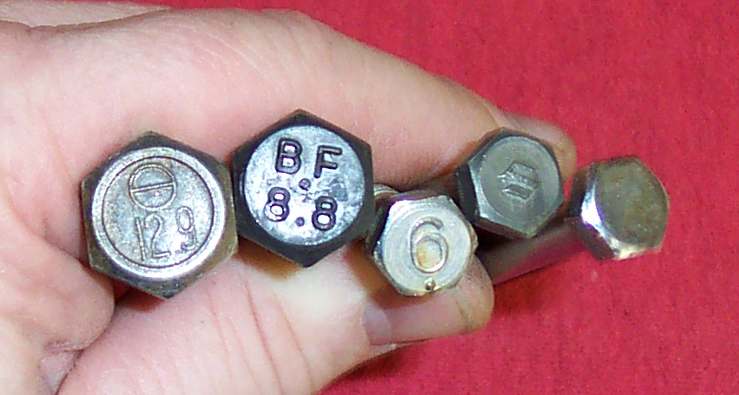

Рассмотрим пример. На крепеже есть маркировка 8.8. Первое число показывает предел прочности на разрыв и определяет номинальное временное сопротивление (измеряется в Н/кв.мм). Чтобы узнать, соответствует ли крепежный элемент оказываемой на него нагрузке, необходимо 8 умножить на 100 – получим 800 (Н/кв.мм). Это минимальный предел прочности. Если нагрузка ниже данного значения, элемент выдержит. Второе число обозначает предел текучести, то есть натяжения, ведущего к пластической деформации крепежа. Определяется следующим образом: минимальный предел прочности умножается на соотношение второго числа, деленного на 10. Получим: 400х0,8 = 320 (Н/кв.мм). Если нагрузка будет превышать данное значение, начнется необратимое изменение формы и структуры элемента – он начнет течь, то есть деформироваться.

На заметку: предел прочности и текучести может обозначаться не только в ньютонах на квадратный миллиметр (Н/кв.мм), но и в мегапаскалях (МПа).

Есть условное разграничение метрического крепежа в зависимости от назначения.

  • Для малонагруженных соединений подходят изделия с классом прочности 4.8 и 5.8. Такие элементы изготавливаются из конструкционной углеродистой стали (марки 10 и 20).
  • Для ответственных нагруженных соединений предназначен крепеж с маркировкой 8.8. Это один из наиболее распространенных видов изделий, производится из закаленной стали (марки 35 и 20Г2Р).
  • Для особо тяжелых конструкций служат элементы классом прочности в 10,9 и 12,9. Это наиболее прочный крепеж, который способен выдерживать многократные циклы монтажа/демонтажа. Причем может иметь меньшие размеры, чем изделия низших классов прочности. Изготавливается из легированной стали (марки 40Х и 20Г2Р).
Читайте также  Как порезать керамогранит в домашних условиях?

На заметку: при определении расчетной нагрузки на метрический крепеж необходимо заложить запас прочности, чтобы соединение было максимально надежным.

Классы прочности гаек

У данных элементов класс прочности обозначается так же, как у стальных болтов, винтов и шпилек. Единственная разница – маркировка на гайках начинается с класса 8.0. Маркировка наносится на торцевую часть. Изделия с низким классом прочности не маркируются и применяются для конструкций с небольшой нагрузкой.

При подборе гаек к резьбовым крепежным элементам учитывают следующую взаимосвязь:

  • гайки класса 5.0 и диаметром резьбы М16 подходят к болтам класса 3.6 – 4.8;
  • гайки класса 6.0 и диаметром резьбы М48 подходят к болтам класса 4.5 – 5.8;
  • гайки класса 8.0 сочетаются с болтами прочностью в 8.8 с подходящим типом резьбы (такие изделия выполнены из углеродистой или легированной стали, подходят для ответственных соединений);
  • гайки класса 10.0, 12.0 используются с болтами прочностью 10.9 и 12.9 соответственно (выполнены из легированной стали и закалены, служат для высоконагруженных конструкций и крепления тяжеловесных элементов).

На заметку: существуют гайки, не предназначенные для крепежных соединений под нагрузкой, – в начале маркировки ставится 0, например, класс прочности может быть 04 или 05.

Правильный выбор гайки и болта по классу прочности и соблюдение усилия затяжки гарантируют надежное и долговечное соединение. Ему не грозит разрушение или срыв резьбы.

О прочности шайб

Свойства данных элементов не определяются прочностью на разрыв и текучесть, так как их основная задача – равномерное распределение нагрузки на опорную поверхность. Аналогом прочности является их твердость – значение может находиться в диапазоне от 35 до 45 HRC. Назначение элементов определяется материалом изготовления и защитным покрытием. Элементы без покрытия применяются в местах, где нет воздействия влаги, цинковое или оксидированное покрытие дает возможность использовать крепеж на улице без угрозы образования коррозии.

Маркировка элементов из нержавеющей стали

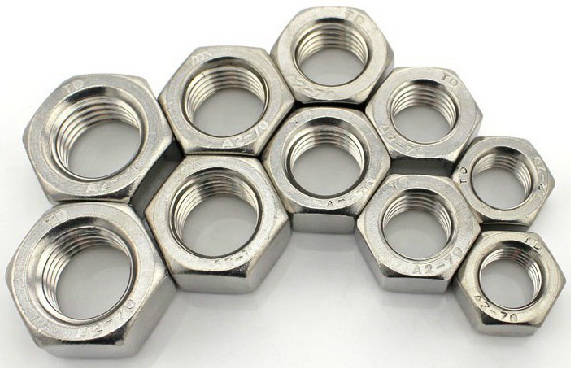

Отдельно следует сказать о крепеже, изготовленном из нержавеющей стали. У него особая маркировка. Например, А2-70, где А-2 – это марка стали, 70 – предел прочности. Чтобы вычислить предел прочности, необходимо указанное значение умножить на 10: получим 700 МПа (что соответствует классу прочности крепежа из углеродистой стали 5.6).

Надеемся, что данная статья будет полезна при выборе крепежных изделий для конкретного вида работ. Вы сможете определить, подходит ли метрический крепеж под нагрузку и тип конструкции. Заказать болты, винты, шпильки, гайки и шайбы вы можете в нашем интернет-магазине. Выбрать подходящие элементы легко – в карточках товаров дана подробная информация о каждом из них.

Класс прочности и марки сталей — Болты. Винты. Шпильки

Предел прочности (Временное сопротивление). Прочность металлов | Справочник на сайте ИЦ Модификатор

Предел прочности

— это то же, что и временное сопротивление материала. Но несмотря на то, что правильнее использовать термин
временное сопротивление
, понятие предел прочности лучше прижилось в технической разговорной речи. В то же время в нормативной документации, стандартах применяют термин «временное сопротивление».

— это сопротивление материала деформации и разрушению, одно из основных
механических свойств
. Другими словами, прочность — это свойство материалов, не разрушаясь, воспринимать те или иные воздействия (нагрузки, температурные, магнитные и другие поля).

К характеристикам прочности при растяжении

относятся модуль нормальной упругости, предел пропорциональности, предел упругости, предел текучести и временное сопротивление (предел прочности).

Предел прочности

— это максимальное механическое напряжение, выше которого происходит разрушение материала, подвергаемого деформации; предел прочности при растяжении обозначается σВ и измеряется в килограммах силы на квадратный сантиметр (кгс/см2), а также указывается в мегапаскалях (МПа).

  • предел прочности при растяжении,
  • предел прочности при сжатии,
  • предел прочности при изгибе,
  • предел прочности при кручении.

Предел кратковременной прочности (МПа)

определяется с помощью испытаний на растяжение, деформацию проводят до разрушения. С помощью испытаний на растяжение определяют временное сопротивление, удлинение, предел упругости и др.. Испытания на длительную прочность предназначены главным образом для оценки возможности использования материалов при высоких температурах (длительная прочность, ползучесть); в результате определяется σB/Zeit — предел ограниченной длительной прочности на заданный срок службы. [1]

Физику прочности

основал Галилей: обобщая свои опыты, он открыл (1638 г.), что при растяжении или сжатии нагрузка разрушения
P
для данного материала зависит только от площади поперечного сечения
F
. Так появилась новая физическая величина — напряжение
σ=P
/
F
— и физическая постоянная материала: напряжение разрушения [4].

Физика разрушения как фундаментальная наука о прочности металлов

возникла в конце 40-х годов XX века [5]; это было продиктовано острой необходимостью разработки научно обоснованных мер для предотвращения участившихся катастрофических разрушений машин и сооружений.

Раньше в области прочности и разрушения изделий учитывалась только классическая механика, основанная на постулатах однородного упруго-пластического твёрдого тела, без учёта внутренней структуры металла.

Физика разрушения учитывает также атомно-кристаллическое строение решётки металлов, наличие дефектов металлической решётки и законы взаимодействия этих дефектов с элементами внутренней структуры металла: границами зёрен, второй фазой, неметаллическими включениями и др.

Большое влияние на прочность материала

оказывает наличие ПАВ в окружающей среде, способных сильно адсорбироваться (влага, примеси); происходит уменьшение предела прочности.

К повышению прочности металла приводят целенаправленние изменения металлической структуры, в том числе — модифицирование сплава.

Учебный фильм о прочности металлов (СССР, год выпуска:

Предел прочности металла

Предел прочности меди

. При комнатной температуре предел прочности отожжённой технической меди σВ=23 кгс/мм2 [8]. С ростом температуры испытания предел прочности меди уменьшается. Легирующие элементы и примеси различным образом влияют на предел прочности меди, как увеличивая, так и уменьшая его.

Предел прочности алюминия

. Отожжённый алюминий технической чистоты при комнатной температуре имеет предел прочности σВ=8 кгс/мм2 [8]. С повышением чистоты прочность алюминия уменьшается, а пластичность увеличивается. Например, литой в землю алюминий чистотой 99,996% имеет предел прочности 5 кгс/мм2.

Виды сталей и особенности их маркировки

Различные области применения сталей требуют наличие у нее строго определенных свойств – физических, химических. В одном случае требуется максимально высокая износоустойчивость, в других – повышенная устойчивость против коррозии, в третьих внимание уделяется магнитным свойствам.

Видов стали много. Основная масса выплавляемого металла идет в производство конструкционной стали, в которую входят такие виды:

  • Строительная. Низколегированная сталь с хорошей свариваемостью. Основное назначение – производство строительных конструкций.
  • Пружинная. Имеют высокую упругость, усталостную прочность, сопротивление разрушению. Идет на производство пружин, рессор.
  • Подшипниковая. Основной критерий – высокая износоустойчивость, прочность, низкая текучесть. Применяется для производства узлов и составляющих подшипников различного назначения.
  • Коррозионностойкая (нержавеющая). Высоколегированная сталь с повышенной стойкостью к воздействию агрессивных веществ.
  • Жаропрочная. Отличается способностью длительное время работать в нагруженном состоянии при повышенных температурах. Область применения – детали двигателей, в том числе газотурбинных.
  • Инструментальная. Применяется для производства метало- и деревообрабатывающих, измерительных инструментов.
  • Быстрорежущая. Для изготовления инструмента металлообрабатывающего оборудования.
  • Цементируемая. Применяется при изготовлении деталей и узлов, работающих при больших динамических нагрузках в условиях поверхностного износа.
Читайте также  ГОСТ на полуавтоматическую сварку в углекислом газе

Читать также: Какими электродами варить инверторной сваркой

При расшифровке обозначений нужно учитывать, что каждому из видов соответствует строго определенная буква в маркировке.

Маркировка сталей по российским стандартам

Маркировка сталей по российским стандартам позволяет определить состав металла и, частично, принадлежность к определенному виду.

При наличии углерода в стали более 1 %, его количество в маркировке не указывается. Марка стали включает буквенные обозначения легирующих добавок с указанием их количества в десятых и сотых долях процента, но если содержание компонента менее 1,5 %, то в маркировке присутствует только буквенное обозначение.

Читать также: Чем выкрутить обломанный болт

Кроме химического состава, маркировка содержит символы, характеризующие назначение стали, степень ее качества.

Соответствие марки стали и стоимости

Существует мнение, что применяя самую низкую марку стали, которая является и самой дешевой, можно добиться минимальной стоимости конструкции. В действительности при увеличении прочности стали происходит снижение общей массы конструкции, следовательно, в итоге стоимость израсходованного проката будет ниже. Кроме того, происходит снижение нагрузки на фундамент и уровня сейсмических нагрузок.

Но при этом необходимо учитывать, что применение сталей с высокой прочностью не целесообразно, если подбор сечения выполняется с учетом обеспечения устойчивости.

Выбирая марки стали, рекомендуется получить информацию от поставщиков о наличии и возможности поставок требуемого материала. Такая мера необходима, так как при его замене на менее прочный требуется изменение профилей и узлов, что увеличивает сроки строительства, а замена профиля на более прочный приведет к перерасходу стали. Стали 09Г2С и Ст3сп/пс5 являются одними из наиболее распространенных и востребованных.

Состав химических элементов стали по анализу ковшовой пробы:

Наименование стали Массовая доля элемента, %
углерода,не более марганца кремния серы, не более фосфора хрома никеля меди ванадия других элементов
С235 0,22 Не более 0,60 Не более 0,05 0,05 Не более 0,040 Не более 0,30 Не более 0,30 Не более 0,30
С245, С275, С345Т, С375Т 0,22 Не более 0,65 0,05-0,15 0,05 Не более 0,040 Не более 0,30 Не более 0,30 Не более 0,30
С255, С285, С345Т, С375Т 0,22 Не более 0,65 0,15-0,30 0,05 Не более 0,040 Не более 0,30 Не более 0,30 Не более 0,30
0,22 0,8-1,10 0,05-0,15 0,05 Не более 0,040 Не более 0,30 Не более 0,30 Не более 0,30
0,2 0,8-1,10 0,15-0,30 0,05 Не более 0,040 Не более 0,30 Не более 0,30 Не более 0,30
С345, С375, С390Т 0,15 1,30-1,70 Не более 0,80 0,04 Не более 0,035 Не более 0,30 Не более 0,30 Не более 0,30
С345К 0,12 0,30-0,60 0,17-0,37 0,04 0,070-0,120 0,50-0,80 0,30-0,60 0,30-0,50 Алюминий 0,08-0,15
С390 0,18 1,20-1,60 Не более 0,60 0,04 Не более 0,035 Не более 0,40 Не более 0,30 Не более 0,30 0,07-0,12 Азот 0,015-0,025
С390К 0,18 1,20-1,60 Не более 0,17 0,04 Не более 0,035 Не более 0,30 Не более 0,30 0,20-0,40 0,08-0,15 Азот 0,015-0,025
С440 0,2 1,30-1,70 Не более 0,60 0,04 Не более 0,035 Не более 0,40 Не более 0,30 Не более 0,30 0,08-0,14 Азот 0,015-0,025
С590 0,15 1,30-1,70 0,40-0,70 0,035 Не более 0,035 Не более 0,30 Не более 0,30 Не более 0,30 0,07-0,15 Молибден 0,15-0,25
С590К 0,14 0,90-1,40 0,20-0,50 0,035 Не более 0,035 0,20-0,50 1,40-1,75 Не более 0,30 0,05-0,10 Молибден 0,15-0,25
Азот 0,02-0,03
Алюминий 0,05-0,1

Выбор стали по показателям прочности

Сталь по показателям прочности условно подразделяется на три группы:

Виды и марки стали

Сталь. Виды и марки стали. Их применение.

Сталь — это сплав железа и углерода с другими элементами, содержание углерода в нём не более 2,14%.

Наиболее общая характеристика — по химическому составу сталь различают:

углеродистую сталь (Fe – железо, C – углерод, Mn – марганец, Si — кремний, S – сера, P – фосфор). По содержанию углерода делится на низкоуглеродистую, среднеуглеродистую и высокоуглеродистую. Углеродистая сталь предназначена для статически нагруженного инструмента.

легированную сталь — добавляются легирующие элементы: азот, бор, алюминий, углерод, фосфор, кобальт, кремний, ванадий, медь, молибден, марганец, титан, цирконий, хром, вольфрам, никель, ниобий.

По способу производства и содержанию примесей сталь различается:

сталь обыкновенного качества ( углерода менее 0,6%) — соответствует ГОСТ 14637, ГОСТ 380-94. Ст0, Ст1, Ст2, Ст3, Ст4, Ст5,Ст6. Буквы «Ст» обозначают сталь обыкновенного качества, цифры указывают на номер маркировки в зависимости от механических свойств. Является наиболее дешёвой сталью, но уступает по другим качествам.

качественная сталь ( углеродистая или легированная ) — ГОСТ 1577, содержание углерода обозначается в сотых долях % — 08, 10, 25, 40, дополнительно может указываться степень раскисления и характер затвердевания. Качественная углеродистая сталь обладает высокой пластичностью и повышенной свариваемостью.

Низкоуглеродистые качественные конструкционные стали характеризуются невысокой прочностью и высокой пластичностью. Из листового проката стали 08, 10, 08кп изготавливают детали для холодной штамповки. Из сталей 15, 20 делают болты, винты, гайки, оси, крюки,шпильки и другие детали неответственного назначения.

Среднеуглеродистые качественные стали (ст 30, 35, 40, 45, 50, 55) используют после нормализации и поверхностной закалки для изготовления таких деталей, которые обладают высокой прочностью и вязкостью сердцевины (оси, винты, втулки и т. д.)

Стали 60 — стали 85 обладают высокой прочностью, износостойкостью, упругими свойствами. Из них изготавливают крановые колёса, прокатные валки, клапаны компрессоров, пружины, рессоры и т.д.

высококачественная — сложный химический состав с пониженным содержанием фосфора и серы — по ГОСТу 19281.

Также сталь делится по применению :

а) строительная сталь — углеродистая обыкновенного качества. Обладает отличной свариваемостью. Цифра обозначает условный номер состава стали по ГОСТу. Чем больше условный номер, тем больше содержание углерода, тем выше прочность стали и ниже пластичность.

Ст0-3 — для вторичных элементов конструкций и неответственных деталей (настилы, перила, подкладка,шайбы)

Ст3 используют для несущих и ненесущих элементов сварных и несварных конструкций и деталей, которые работают при положительных температурах. ГОСТ 380-88.

Стандартом качества предусмотрена сталь с повышенным количеством марганца (Ст3Гсп/пс, ст5Гсп/пс).

б) конструкционная сталь — ГОСТ 1050

Углеродистые качественные конструкционные стали используются в машиностроении, для сварных, болтовых конструкций, для кровельных работ, для изготовления рельсов, железнодорожных колёс, валов, шестерен и других деталей грузоподъёмников.Ц ифры в маркировке означают содержание углерода в десятых долях процента.

Ст20 — малонагруженные детали, такие как валики, копиры, упоры,

Ст35 — испытывающие небольшие напряжения (оси, тяги, рычаги, диски, траверсы, валы),

Ст45 (ст40Х) — требующие повышенной прочности (валы, муфты, оси, зубчатые рейки)

Конструкционные легированные стали используют для гусениц тракторов, изготовления пружин, рессор, осей, валов, автомобильных деталей, деталей турбин и др.

в) инструментальная сталь — применяется для режущего инструмента, быстрорежущая сталь для холодного и горячего деформирования материла, для измерительных инструментов, на производство молотков, долот, стамесок, резцов, свёрлов, напильников, бритв, рашпилей.

Читайте также  Как сделать алюминий матовым в домашних условиях?

У7, У8А (цифра- десятые доли процента по содержанию углерода). Углеродистые стали выпускают качественными и высококачественными. Буква «А» означает высококачественную углеродистую инструментальную сталь.

г) легированная сталь — универсальная сталь, содержащая специальную примесь. Содержание кремния более 0,5%, марганца более 1%. ГОСТ 19281-89. Если содержание легирующего элемента превышает 1 — 1,5%, то оно указывается цифрой после соответствующей буквы.

низколегированная сталь — где легирующих элементов до 2,5% (09Г2С, 10ХСНД, 18ХГТ). Низколегированную сталь можно использовать в условиях крайнего севера, от -70 град С. Низколегированную сталь отличает большая прочность за счёт более высокого предела текучести,что важно для ответственных конструкций.

среднелегированная (2,5 -10%),

высоколегированная (от 10 до 50%)

Сталь 09Г2С применяется для паровых котлов, аппаратов и ёмкостей, работающих под давлением и температурой от минус 70, до плюс 450град; её используют для ответственных листовых сварных конструкций в химическом и нефтяном машиностроении, судостроении.

Сталь 10ХСНД используют для сварных конструкций химического машиностроения, фасонных профилей в сдостроении, вагоностроении.

18ХГТ применяют для деталей, работающих на больших скоростях при высоком давлении и ударных нагрузках.

д) сталь особого назначения — сталь с особыми физическими свойствами. Она применяется в электротехничсеской промышленности и точном судостроении.

На свариваемость стали влияет степень её раскисления. По степени раскисления сталь классифицируется:

спокойная сталь (ст3сп) — полностью раскисляется с минимальным содержанием шлаком и неметаллических примесей,

полуспокойная сталь (ст3пс) — по характеристикам качества схожа со спокойной сталью,

кипящая сталь (08кп) — неокисленная сталь с высоким содержанием неметаллических примесей. ГОСТ 1577.

В зависимости от нормируемых характеристик , сталь подразделяют на категории: 1, 2, 3, 4, 5. Категории обозначают химический состав, механические свойства при растяжении, ударную вязкость)

Например, категория 1 — химический состав не нормируемый, категория 3 — нормируется ударная вязкость при температуре +20. Для марки ст0 не нормируется ни химический состав, ни предел текучести.

Класс прочности и марки сталей — Болты. Винты. Шпильки

Классы прочности для болтов, винтов и шпилек обозначаются двумя числами, разделёнными между собой точкой.

3.6 4.6 4.8 5.6 5.8 6.6 6.8 8.8 9.8 10.9 12.9

Первая цифра маркировки класса прочности болта обозначает 0,01 часть номинального временного сопротивления — это предел прочности на растяжение — измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈0,1 часть номинального временного сопротивления, если Вы измеряете предел прочности на растяжение в кгс/мм² (килограммах-силах на миллиметр квадратный).

Пример: Шпилька класса прочности 5.8: Определяем предел прочности на растяжение
5/0,01=500 МПа (или 500 Н/мм²; или ≈50 кгс/мм²)

Вторая цифра обозначает 0,1 часть отношения предела текучести (напряжения, при котором уже начинается пластическая деформация) к номинальному временному сопротивлению (пределу прочности на растяжение) — таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки, относящейся к этому классу, минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10/0,01)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²)

Пример: Шпилька класса прочности 5.8: Определяем предел текучести
500х0,8=400 МПа (или 400 Н/мм²; или ≈40 кгс/мм²)

Значение предела текучести — это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки на болты, винты или шпильки используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.

Согласно существующим международным нормам, изготавливаемые из углеродистой стали болты, винты и шпильки с диаметром резьбы более М5, по возможности маркируются соответствующим классом прочности на головке или торце изделия.

Рекомендованные марки сталей
(в особых случаях также применяются и другие стали, когда их применение продиктовано дополнительными требованиями к крепежу)

Класс прочности 3.6 — марка стали Ст3кп Ст3сп Ст5кп Ст5сп
Класс прочности 4.6 марка стали Ст5кп Ст.10
Класс прочности 4.8 марка стали Ст.10 Ст.10кп
Класс прочности 5.6 марка стали Ст.35
Класс прочности 5.8 марка стали Ст.10 Ст.10кп Ст.20 Ст.20кп
Класс прочности 6.6 марка стали Ст.35 Ст.45
Класс прочности 6.8 марка стали Ст.20 Ст.20кп Ст.35
Класс прочности 8.8 марка стали Ст.35 Ст.35Х Ст.38ХА Ст.40Х Ст.45 Ст.20Г2Р
Класс прочности 9.8 марка стали Ст.35 Ст.35Х Ст.45 Ст.38ХА Ст.40Х Ст.30ХГСА Ст.35ХГСА Ст.20Г2Р
Класс прочности 10.9 марка стали Ст.35Х Ст.38ХА С.45 Ст.45Г Ст.40Г2 Ст.40Х Ст.40Х Селект Ст.30ХГСА Ст.35ХГСА
Класс прочности 12.9 марка стали Ст.30ХГСА Ст.35ХГСА Ст.40ХНМА

Оцените статью
Добавить комментарий
