Как пользоваться маской хамелеон для сварки?

Сварочная маска Хамелеон: виды,характеристики. Как правильно настроить и зярядить сварочную маску Хамелеон. Принцип работы маски для сварки Хамелеон
Содержание

Как пользоваться маской хамелеон для сварки?

Сварочная маска Хамелеон

Автор: Игорь

Дата: 15.09.2016

  • Статья
  • Фото
  • Видео

При работе сварщика, практически при любом ее виде, одним из самых главных факторов является защита и безопасность. Сварочная маска хамелеон является одним из тех средств, которые обеспечивают выполнение этих факторов. Это обязательное защитное средство, которое предназначено для защиты глаз во время сварки, а также создания нормальных условий для наблюдения за сварочной дугой во время процесса. У стандартных масок наблюдалась одна большая проблема, которая мешала нормально зажечь дугу. Ведь в опущенном состоянии она не дает нормально осмотреть место, где все это будет происходить, поэтому, зажигать приходится вслепую, что может навредить заготовке. В ином случае есть риск быстро испортить зрение вспышками дуги. Сварочная маска хамелеон позволяет избежать всего этого, так как в нормальном состоянии, когда дуга не горит, ее затемнение является минимальным, около 4 DIN, поэтому, ничего не мешает осмотру. Когда дуга зажигается, то светофильтр, встроенный в изделие, моментально срабатывает и затемнение повышается до значения в 9-13 DIN, в зависимости от интенсивности режима.

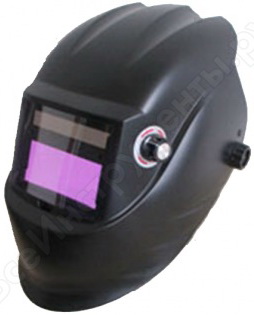

Маска для сварки Хамелеон

Сварочная маска хамелеон является отличным решением, которое имеется на современном рынке для профессионалов. Она обеспечивает большую степень комфорта при использовании. Но и здесь есть большое разнообразие вариантов от различных производителей, с отличающимися друг от друга характеристиками, поэтому, вопрос, как выбрать маску Хамелеон для сварки, остается всегда актуальным. Некоторые из них рассчитаны только под сварочный трансформатор для ручной сварки, или же разработаны для аргонно-дуговой. Существует множество параметров, быстро определиться с которыми позволяет общепринятая классификация. Данная техника изготавливается согласно стандартам ГОСТ 12.4.023-84.

Полная классификация

Современные стандарты производства предполагают, что показатели классификации должны быть расположены на поверхности самого изделия. Так как основной особенностью, которой обладает сварочная маска хамелеон, является изменяющий свою интенсивность затемнения светофильтр, то классификация производится преимущественно по его основным параметрам и их отличиям в различных моделях. На поверхности изделия должны находиться четыре цифры, которые указаны через дробь. В данном случае они находятся в диапазоне от 1 до 3. Чтобы проще понять, то 1 будет означать самый высокий класс, с лучшими параметрами изделия, а 3 – наиболее низкий уровень классификации. Но помимо этого следует знать последовательность:

Первая цифра классификации, которой обладает сварочная маска Хамелеон, обозначает оптический класс изделия. Это обеспечивает качество видимости через световой фильтр, что зависит от качества стекла и пленки на нем.

  • 1 – минимальное искажение;
  • 2 – среднее искажение;
  • 3 – изображение может быть достаточно нечетким.

Вторая цифра классификации показывает степень рассеивания света. На данный параметр влияет чистота и качество жидких кристаллов, находящихся внутри светового фильтра. Этот параметр показывает, насколько мутным будет изображение.

  • 1 – изображение максимально чистое;
  • 2 – имеются некоторого рода нечеткости;
  • 3 – просмотр сквозь стекло может напоминать эффект от потеков дождя.

Третья цифра классификации, которая обладает сварочная маска Хамелеон, показывает гомогенность, или как это еще называется – однородность затмения. Параметр отвечает за то, насколько будет равномерным затмением на стекле при действии открытой электрической дуги. Конечно же, намного удобнее работать, когда все затемнено равномерно.

  • 1 – перепад между различными участками будет составлять максимально 0,1 DIN;
  • 2 – перепад между различными участками будет составлять максимально 0,2 DIN;
  • 3 – перепад между различными участками будет составлять максимально 0,3 DIN.

Четвертой цифрой обозначается угловая зависимость. Она представляет, насколько большое влияние оказывает угол попадания вспышки дуги на степень затемнения стекла светофильтра.

  • 1 – затмение минимально зависит от угла;
  • 2 – затмение имеет среднюю зависимость;
  • 3 – затмение полностью зависит от угла попадания вспышки на светофильтр.

Устройство и принцип работы маски Хамелеон

Сварочная маска хамелеон во многом схожа по конструкции с другими изделиями подобного рода, если брать во внимание корпус изделия. В состав изделия входит:

  • Корпус маски, он же наголовник, который защищает от технического воздействия и брызг металла;

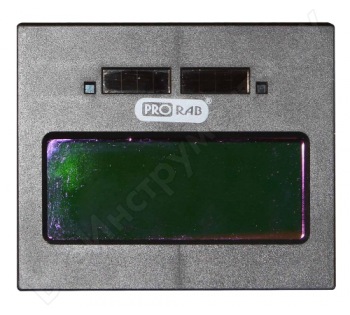

  • Световой фильтр, которые автоматически регулирует степень затмения, в зависимости от выполняемых работ;
  • Плата управления настройками светового фильтра;
  • Блок элементов питания, который обеспечивает работу для автоматического переключения режимов.

Маска хамелеон для сварки

В нормальном состоянии смотровое стекло покрыто небольшой затемняющей пленкой, которая должна защищать от бликов и прочих мелких негативных факторов. В смотровом стекле встроен световой фильтр, который состоит из нескольких слоев жидких кристаллов. Их может быть 3 или 4, в зависимости от модели. Когда сварочная маска хамелеон находится в спокойном состоянии и на нее ничего не воздействует, то кристаллы занимают одно положение. Но, как только их датчик ловит яркую вспышку дуги, то он тут же дает сигнал в блок управление и он перестраивает кристаллы в фильтре так, что они начинают затемнять изображение. Скорость срабатывания составляет десятитысячные доли секунды, что и позволяет не снимать маску во время работы. Чем более яркая дуга, тем выше затемнение. Когда работа оканчивается и интенсивное воздействие прекращается, то перестройка кристаллов назад происходит не сразу. Во всех моделях создана задержка, которая призвана увеличить безопасность. Задержку можно выставить отдельно, чтобы знать точно, когда стекло вновь посветлеет.

Инструкция по эксплуатации сварочной маски

ПЕРЕД ИСПОЛЬЗОВАНИЕМ СВАРОЧНОЙ МАСКИ ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.

Сварочная маска с автоматическим светофильтром защищает глаза и лицо от искр, брызг расплавленного металла и вредного излучения сварочной дуги при нормальных условиях сварки. Светофильтр автоматически переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое состояние по окончании сварки. Сварочная маска с автоматическим светофильтром поставляется в полностью собранном состоянии. Перед использованием вам нужно установить две пальчиковые батарейки типа ААА в светофильтр, отрегулировать маску в соответствии с вашими индивидуальными особенностями, выбрать и установить требуемую степень затемнения, чувствительность и время задержки светофильтра.

ВНИМАНИЕ!

  • Данная маска не предназначена для газовой и лазерной сварки и резки.
  • Никогда не кладите маску и светофильтр на горячую поверхность.
  • Запрещается вскрывать картридж светофильтра.
  • Данная сварочная маска не предназначена для защиты от серьезных ударов.
  • Не используйте эту сварочную маску во время работы с взрывчатыми веществами или агрессивными жидкостями.
  • Не вносите никаких изменений в светофильтр или маску, если иное не указано в данной инструкции. Используйте только запчасти, указанные в данной инструкции. В случае внесения неавторизованных изменений и использования неавторизованных запчастей вы подвергнете сварщика риску и лишитесь гарантии.
  • Если светофильтр не темнеет после зажигания дуги, немедленно прекратите сварку и устраните возможные причины неисправности. Если самостоятельно не смогли устранить проблему, свяжитесь с техническим специалистом или с дилером.
  • Не погружайте светофильтр в воду.
  • Не используйте растворители при чистке светофильтра и других частей маски.
  • Используйте маску только при температурах от -10ºC до +55ºC.
  • Храните маску и светофильтр в сухом, прохладном и в темном месте, когда маска не используется в течение длительного времени. Температура хранения от -20ºC до +70ºC.
  • Предохраняйте светофильтр от контакта с жидкостью и грязью.
  • Регулярно очищайте поверхность светофильтра от пыли и грязи, не используйте сильные чистящие растворы. Для очистки оптических датчиков и солнечных элементов используйте чистую мягкую ткань без ворса.
  • Регулярно меняйте внешнее защитное стекло при налипании брызг расплавленного металла на поверхность, при появлении раковин, трещин, царапин, неровностей и помутнения.
  • Оголовье может вызвать аллергическую реакцию у чувствительных людей в местах непосредственного контакта регулировочных ремней с кожей.
  • Для продления срока службы батареек, переключите светофильтр в режим шлифовки «Grind» после использования. Когда горит красный светодиод «LOW BATTERY» на внутренней стороне светофильтра, замените пальчиковые батарейки.
  • Перед началом сварочных работ отрегулируйте маску под себя для достижения максимального комфорта и защиты, установите две пальчиковые батарейки типа ААА в светофильтр, выберите и установите требуемую степень затемнения, уровень чувствительности и время задержки высветления светофильтра в зависимости от условий и способа сварки.


Подготовка под размер головы

  1. Длину окружности оголовья можно увеличить или уменьшить, вращая ручку с нажатием на затылочной части оголовья (см. «Y» на рис.1). Данная процедура выполняется при надетой сварочной маске и позволяет получить натяжение, необходимое для надёжной фиксации сварочной маски на голове.
  2. Если наголовник сидит на голове слишком высоко или слишком низко, отрегулируйте ремень, который проходит через макушку. Для этого ослабьте конец ремня, выдавив стопорный штифт из отверстия в ремне. Переместите две части ремня относительно друг друга на требуемую длину и вставьте стопорный штифт в ближайшее отверстие (см. «W» на рис.1).
  3. Проверьте подгонку наголовника, приподнимая и опуская сварочную маску в надетом положении. Если при этом ощущается свободный ход оголовья, произведите повторную регулировку, пока не добьётесь надёжной посадки.
Читайте также  Кд в реквизитах что это?


Регулировка расстояния от глаз до светофильтра

  1. Ослабьте гайки-фиксаторы (см. «T» на рис.1) и двигайте маску к или от вашего лица. Убедитесь, что расстояния между обоими глазами и светофильтром одинаковые, чтобы избежать неравномерного затемнения светофильтра.
  2. После регулировки затяните гайки-фиксаторы.


Регулировка угла обзора маски

Регулятор угла обзора расположен на правой стороне маски (см. рис.2). Ослабьте правую гайку-фиксатор, выдавите штифт рычага из отверстия, поверните на требуемый угол и затянете гайку-фиксатор.

Регулировка степени затемнения (SHADE)

В таблице «Степени затемнения» выберите необходимый уровень затемнения в зависимости от способа сварки и величины сварочного тока. Установите регулятор затемнения, расположенный на внешней стороне маски, в требуемое положение. Степени затемнения могут быть отрегулированы во время сварки с помощью наружного регулятора.


Регулировка чувствительности (SENSITIVITY)

Чувствительность может быть «H» (высокая) или «L» (низкая). Плавная регулировка чувствительности светофильтра осуществляется с помощью ручки регулятора «SENSITIVITY», расположенной на внутренней стороне картриджа (см. рис. 3а). Средневысокая чувствительность рекомендуется для большинства областей применения. Максимальная чувствительность подходит для сварки с малой силой тока, TIG и других особых применений. При работе на солнце, в ярко освещенном помещении или рядом с другим сварщиком необходимо поставить ручку регулятора «SENSITIVITY» в положение «LO» (низкая) (см. рис. 3б). Чтобы получить оптимальный эффект, рекомендуется сначала установить высокую чувствительность, а затем постепенно уменьшать до такого уровня, когда светофильтр начнет реагировать только на сварочную дугу, а не окружающее освещение (солнце, яркое освещение в помещение, дуга другого сварщика и т. д.).

Регулировка времени задержки (DELAY)

Светофильтр автоматически возвращается в светлое состояние по окончании сварки. Регулирование времени задержки может исключить преждевременное открытие по окончании сварки, когда дуги уже нет, но раскаленный металл еще ярко светится, а также для предотвращения «мигания» светофильтра при кратковременных паузах. Задержка может быть короткой «S» (0,1 сек.) и длинной «L» (1,0 сек.). Плавная регулировка осуществляется с помощью ручки регулятора «DELAY», расположенной на внутренней стороне картриджа (см. рис. 3б). Короткая задержка подходит для точечной сварки, длинная задержка для сварки с большой силой тока. Длинная задержка также подходит для TIG сварки на малых токах, и TIG/MIG/MAG сварки в импульсном режиме.

Выбор режима работы

Режим сварки «Weld» используется для большинства сварочных работ. В данном режиме светофильтр автоматически затемняется при обнаружении сварочной дуги оптическими датчиками. В этом режиме регулируется степень затемнения, время задержки и чувствительность. Перед сваркой проверьте регулировку чувствительности и убедитесь, что вы уже вышли из режима шлифовки. Режим шлифовки «Grind» используется при обработке металла абразивными кругами, шлифовании. В данном режиме светофильтр выключается. Степень затемнения зафиксирована на 3,5 DIN, что дает чистую видимость при работе с УШМ.

Питание

Когда горит красный светодиод “LOW BATTERY” на внутренней стороне светофильтра, замените батарейки на новые (см. рис.5). Для замены используйте новые однотипные батарейки типа ААА. Убедитесь, что не прошел срок годности батареек.

Тест

Перед началом сварки, для диагностики работоспособности светофильтра нажмите на кнопку «TEST» и держите (см. рис.5), если все исправно и установлено правильно, светофильтр перейдет в темное состояние, а при отпускании, автоматически вернется в светлое состояние (3,5 DIN).

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Замена защитных стекол светофильтра. Замена защитных стекол светофильтра выполняется при их повреждении (царапины, трещины, сколы, загрязнения, помутнение). Продвиньте защёлки к середине картриджа (см. рис.6), поднимите картридж и извлеките защитное стекло с резиновой рамкой. Снимите рамку и наденьте на новое стекло, установите стекло обратно на место. Защёлкните картридж в обратном порядке. Замените внутреннее защитное стекло, если оно повреждено (царапины, трещины, сколы, загрязнения, помутнение). Снимите поврежденное стекло концом пальца с помощью ниши, расположенной в нижнем краю смотрового окна. Зафиксируйте новое защитное стекло в обратном порядке.

Замена картриджа / фильтрующего элемента. Снимите ручку регулятора затемнения, отверните гайку и снимите потенциометр. Продвиньте защёлки к середине картриджа и снимите его (рис.6 и 6а). Возьмите новый картридж и вставьте в обратном порядке. Защёлкните картридж и убедитесь, что его передний край надёжно удерживается фиксирующими выступами, как показано на рис.6. Вставьте ось потенциометра в отверстие изнутри маски, снаружи на ось наденьте шайбу со шкалой и затяните гайку. Насадите ручку регулятора затемнения на ось.

Чистка. Протирайте маску мягкой тканью. Регулярно очищайте рабочие поверхности картриджа. Применение концентрированных моющих растворов не допускается. Оптические датчики и солнечные батареи протирайте чистой мягкой тканью без ворса, смоченной этиловым спиртом. После чего протрите насухо мягкой тканью без ворса.

Возможные неисправности и методы их устранения

Неравномерное затемнение. Разное расстояние от глаз до фильтра из-за неправильной регулировки крепления. (Отрегулируйте крепление так, чтобы выровнять расстояние от глаз до светофильтра).

Светофильтр не работает или мерцает. 1. Внешнее защитное стекло загрязнено или повреждено. (Замените внешнее защитное стекло.) 2. Оптические датчики загрязнены или заблокированы. (Очистите поверхность датчиков, выйдите из режима шлифовки «Grind».) 3. Слишком низкий ток сварки. (Установите высокую чувствительность светофильтра.) 4. Проверьте элементы питания, убедитесь, что они в хорошем состоянии и вставлены правильно, также проверьте контактные поверхности и при необходимости прочистите их.

Медленный отклик. Слишком низкая рабочая температура. (Не используйте сварочную маску при температуре окружающей среды ниже -10°С.)

Плохой обзор. 1. Загрязнение защитных стекол или поверхности светофильтра. (Замените защитные стекла или очистите фильтр от грязи.) 2. Недостаточное освещение. 3. Неверная установка степени затемнения. (Отрегулируйте степень затемнения). 4. Не удалена пленка с защитных стекол. (Удалите пленку).

Маска плохо держится на голове. Неправильная регулировка наголовника. (Отрегулируйте наголовник).

Как работает сварочная маска «Хамелеон»?

«Хамелеон» – это вещь! Спросите любого сварщика, который перешел на нее с обычной маски. Больше не нужно каждый раз снимать ее, чтобы посмотреть на рабочую поверхность, а потом кивком надевать. И сваривать, и зачищать шов можно в маске – это особенно удобно при большом объеме работ и сварке в труднодоступных местах. Расскажем об этом подробнее.

Содержание:

  1. 1. В чем особенность защитного светофильтра?
  2. 2. Есть ли риск «поймать зайчика»?
  3. 3. Удобно ли шлифовать и зачищать шов в маске?
  4. 4. Чем дорогие светофильтры отличаются от дешевых?

Если сказать о работе сварочной маски «Хамелеон» в нескольких словах, то все просто: при зажигании дуги защитный экран темнеет, тем самым защищает глаза пользователя, при потухании дуги смотровое окошко становится вновь прозрачным. Именно из-за этой способности приспосабливаться под меняющиеся условия она и получила название – по аналогии с хамелеоном, изменяющим свой окрас. Сварочные маски, работающие по такому принципу, появились около 25 лет назад и тогда были очень дорогостоящими – процесс производства светофильтров только развивался и был очень затратным. Сегодня прогресс шагнул далеко вперед, и «хамелеоны» стали доступны всем: как профессиональным сварщикам, так и любителям.

Если и вы задумались о покупке маски «Хамелеон» для сварочных работ, наверняка у вас есть множество вопросов. Постараемся дать на них как можно более исчерпывающие ответы.

В чем особенность защитного светофильтра?

У маски «Хамелеон» встроен не обычный светофильтр, а жидкокристаллический. Он состоит из нескольких слоев кристаллов и помещенных между ними слоев пароизоляционной пленки. При подаче тока на кристаллы происходит их структуризация – свет, проходящий через них, блокируется. Питание светофильтра осуществляется за счет солнечной батареи, встроенной в корпус маски. Дополнительно во многих моделях предусмотрены литиевые элементы питания. Фотодатчики на лицевой стороне изделия реагируют на возникновение дуги – светофильтр затемняется. При погасании дуги он возвращается в прозрачное состояние. Наружная сторона стекла покрыта защитным составом, который даже при выключенном светофильтре предотвращает прохождение инфракрасного и ультрафиолетового излучения. Это обеспечивает постоянную защиту глаз сварщика.

Есть ли риск «поймать зайчика»?

Как известно, свечение, возникающее при разжигании дуги, доходит до глаз сварщика меньше чем за секунду. Поэтому для эффективной защиты глаз в маски «Хамелеон» вставляются светофильтры со скоростью реагирования от 100 мкс до 1/10 000 с. За это время экран успевает затемниться, и свечение от дуги не ослепляет человека.

Читайте также  НАКС аттестация сварщиков что это такое?

Кстати, для более эффективной защиты у многих моделей чувствительность настраивается. В зависимости от освещения рабочей зоны и световых помех от нагретого металла настраивается степень защиты. Также можно регулировать время задержки открытия светофильтра после затухания дуги, например, чтобы послесвечение от раскаленного металла не било по глазам. Такие особенности сварочных масок «Хамелеон» важны в профессиональной сфере, они помогают сделать работу более безопасной.

Удобно ли шлифовать и зачищать шов в маске?

Светофильтр «Хамелеон» предназначен для работы в двух режимах: сварка (смотровое окно затемнено) и шлифовка (окно прозрачное). Для обработки шва механическим способом нет необходимости снимать такую маску: рабочая поверхность через стекло хорошо видна. При этом маска обеспечивает дополнительную защиту глаз от летящих частиц металла и шлака. Кстати, для защиты самого светофильтра предусмотрено наружное стекло – так исключается появление царапин и сколов на жидкокристаллической поверхности. Стекло сменное, поэтому по мере износа и ухудшения видимости его заменяют.

Чем дорогие светофильтры отличаются от дешевых?

Как мы сказали в начале статьи, маски «Хамелеон» сегодня доступны широкому кругу покупателей. Об этом свидетельствуют многочисленные отзывы в интернет-магазинах и обсуждения на форумах. Диапазон цен по изделиям широк. К примеру, для работы в гараже или на даче есть модели стоимостью около 1500 – 2000 рублей, для профессионального использования – до 3000 – 4000 рублей. В чем между ними разница? Качество фильтров в бюджетных моделях на порядок ниже. Такие элементы не способны обеспечить должную защиту в случае, если сварщик смотрит на дугу под большим углом. Безопасное отклонение может составлять до 10, тогда как у профессиональных это значение достигает 30. Недорогие фильтры хуже реагируют на дугу в условиях повышенной запыленности, а время срабатывания может увеличиться при минусовой температуре. Если вам приходится заниматься сваркой пару раз в месяц в гараже, то перечисленные недостатки не будут для вас существенными, зато вы сможете заметно сэкономить. В профессиональной сфере эти аспекты будут значимы, так как негативному воздействию сварки мастер подвергается ежедневно. Не стоит экономить на своем здоровье.

Хотите повысить производительность труда и обезопасить глаза во время сварки? Не тратьте время на то, чтобы снимать и надевать маску, – тратьте его на работу! Купите маску «Хамелеон» и начните варить по-новому. На высоте, над головой, в труднодоступных местах – с такой экипировкой вам будет удобно! Выбрать и заказать подходящую модель вы можете в соответствующем разделе нашего сайта.

Плюсы и минусы маски сварщика «Хамелеон»

В этой статье вы узнаете, для чего нужна сварочная маска хамелеон. А также, по какому принципу работают такие маски и как выбрать соответствующую защиту.

Сегодня многие магазины и интернет ресурсы, продающие сварочное оборудование, обязательно предлагают и дополнительные товары: расходные материалы и защитные средства. И обязательно на втором месте после инверторов и прочих приборов фигурирует сварочная маска хамелеон.

В этой статье вы узнаете, для чего она нужна и ее разновидности. А также, по какому принципу работают такие маски и как выбрать соответствующую защиту.

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

И, к тому же, такой щиток удобно крепиться на голове сварщика, освобождая руки. Его форма обтекаема, чтобы дым и продукты горения не попадали под поверхность.

Преимущества и недостатки хамелеонов

Плюсы Минусы
Возможность надежного крепления на голове и освобождение обеих рук. Невозможное длительно хранение в затемненном помещении (отсутствие подзарядки за счет солнца)
Автоматическое затемнение и просветление светофильтров позволяет проводить работы не снимая маску. Сложная электроника требует настроек и бережного ухода
Защита от вредного ик-излучения и ультрафиолета. Более высокая цена
Автономность работы системы за счет питания от солнечных батарей

Виды масок и характеристики

Любые сварочные маски, и в том числе хамелеон, разделяются на виды по оптическим показателям:

  • Оптический класс. Это значение, указывающее на качество изготовленных стекол фильтра и сборки в целом. Чем выше показатель, тем лучше изображение и меньше искажений картинки.
  • Светорассеивание. Грубо говоря — это прозрачность стекол. Выше показатель в маркировке дает большую способность пропуска света.
  • Гомогенность. Это равномерное затемнение на всей поверхности светофильтра.
  • Угловая степень затемнения. В зависимости от угла расположения светофильтра к месту работы меняется и затемнение стекол маски.

Все четыре показателя указываются в маркировке, расположенной непосредственно на светофильтре. Обозначаются они в виде n/n/n/n. Каждое значение имеет показатель от 1 до 3. При этом,чем ниже цифра, тем выше показатель каждого из пунктов.

Также маски хамелеон имеют и такие показатели как: скорость включения защиты и просветления, а также чувствительность датчиков.

Скорость включения очень важна для масок хамелеон. Свет распространяется моментально, а значит светофильтр должен затемняться за тысячные доли секунды. А для удобства работы оптика должна и быстро просветляться.

Главным показателем будет степень затемнения, так как именно он предохраняет зрение от ярких бликов. Характеризуется показателем от 4 до 13. Чем меньше цифра, тем прозрачнее светофильтр.

Как выбрать маску хамелеон

  1. Во-первых, все подобное оборудование должно иметь сертификат. Естественно, дешевые китайские производители их не предоставят (именно настоящие сертификаты).
  2. Во-вторых, нужно уточнить все показатели маркировок, указанных выше. И обязательно определить степень затемнения. Она должна быть не менее пяти, а лучше даже шести.
  3. В третьих, обязательно наличие защиты светофильтра от брызг. Иначе сами защитные стекла быстро выйдут из строя.
  4. В-четвертых, лучше всего приобретать маску без внешних кнопок включения/выключения и регулировок. В процессе сварки случайными касаниями головы можно попросту отключить защиту во время работы.
  5. В-пятых, удобство крепления на голове. Она должна надежно закрепляться и ни в коем случае не спадать (обычно есть регулировка под размер). Также важен и вес самого щитка.

Приобретая сварочную маску хамелеон обязательно изучаем инструкцию.

И напоследок — это ценовая политика на шлем хамелеон. Стоимость начинается от 70-100 долларов. Есть и более дешевые предложения, но качество их довольно сомнительное.

Производители масок

Основная масса производится в Китае или Корее, есть как полностью непригодная продукция, так и довольно неплохие образцы.

Для профессиональных сварочных работ стоит присмотреться к европейским брендам. По ценовой политике они, конечно, дороже китайско-корейских аналогов, зато, приобретая их, Вы действительно получите качественную маску. Стоит присмотреться к таким компаниям:

  • OPTREL.
  • SPEEDGLAS.
  • FORTE.
  • OTOS.
  • ПРОТОН.
  • ДНЕПР.

Ну и, естественно, можно подобрать качественную маску от отечественных производителей.

Еще часто встречаются акционные предложения по типу: купите сварочный инвертор и получите маску хамелеон в подарок. Как правило, такие щитки самые дешевые и их происхождение довольно сомнительно. Порой профессиональная защита по стоимости сравнима с ценой сварочного аппарата.

Выбирая защитное оборудование для сварочных работ нужно правильно расставить приоритеты. Да, качественная маска нужна обязательно. Но насколько она нужна? Если вам требуется щиток для периодического ремонта в гараже с небольшими по объемам сварочными работами, то можно взять более дешевый отечественный образец. Для таких моментов подойдет даже обычный сварочный щиток с постоянным затемнением.

Другое дело, когда маска нужна для постоянной работы, когда проводятся сварочные манипуляции в больших объемах. Тогда щиток хамелеон станет необходимым оборудованием.

Многие профессионалы до сих пор обходятся щитками с обычными постоянно затемненными светофильтрами и часто рекомендуют именно их как самый лучший вариант. Но здесь скорее дело в привычке, ведь хамелеоны создают более удобные условия работы для сварщика.

Единственный совет — хамелеон стоит дороже и если у вас есть ограничение в средствах, то лучше всего купить более дешевый вариант с постоянным затемненным фильтром, нежели недорогую и плохую по качеству китайскую аналогию.

Вопрос нужно ли приобретать сварочную маску хамелеон и какую выбрать, зависит от тех работ, которые будут проводиться, с учетом личных предпочтений.

Что Вы думаете по поводу масок хамелеон и их использования? Если у Вас есть опыт в их эксплуатации, а также выборе, поделитесь им в блоке комментариев к нашей статье. Укажите на те нюансы, которые были упущены в этой статье. На что стоит обратить внимание и какие образцы лучшие с учетом Вашего личного опыта. Ведь ничто не заменит совет знающего человека.

Профессиональный выбор: сварочная маска «Хамелеон» и её особенности

На чтение: 5 минут Нет времени?

Сварочная маска «Хамелеон» – выбор для тех, кто занимается сваркой на любительском и профессиональном уровне. Она надёжно защищает глаза и при этом освобождает руки для работы. Важно правильно выбрать это средство защиты, ведь от него зависит не только комфортная, но и безопасная работа. Как это сделать – в этом обзоре от редакции HouseChief.

Читайте в статье

Принцип работы Хамелеона

Принцип поляризации пришёл на смену примитивным и не самым удобным в использовании стеклянным фильтрам. Как работает Хамелеон: свет поляризует жидкие кристаллы, которые перекрывают доступ вредному для глаз излучению.

Кроме того, маски «Хамелеон» дополнительно оснащены ультрафиолетовым и инфракрасным светофильтром.

Для обеспечения быстрой реакции на излучение, в маску встроены датчики, которые реагируют на дугу. Эти датчики и электронный узел составляют блок, которые имеет регулируемые настройки. Регулировка проводится вручную, без снятия маски.

Конструкция маски

Внешне Хамелеон мало чем отличается от обычной маски. Корпус выглядит так же, как и у устройства со стеклянными фильтрами. Основное отличие состоит в наличии светового фильтра, платы с регулировками и элементов питания, обеспечивающих работу электронного узла.

В обычном режиме смотровое окно маски защищает антибликовая плёнка.

Вы можете работать в такой маске с болгаркой или шлифовальным станком просто для защиты глаз и лица от механического повреждения мелкими частицами

Как только вы начинаете работать со сваркой, датчики улавливают излучение дуги и в десятитысячные доли секунды подают сигнал блоку управления для поляризации кристаллов. Причём, чем ярче вспышка, тем сильнее поляризация и темнее экран. После угасания дуги экран возвращается в светлое состояние с некоторой задержкой, длительность которой можно отрегулировать вручную.

Особенности работы светофильтров

Самый существенный показатель работы маски «Хамелеон» – скорость автоматического срабатывания светофильтра. Именно по этому поводу можно часто встретить дискуссии об эффективности данного средства защиты. Противники электронных устройств сетуют на то, что за доли секунды глаз всё же подвергается негативному воздействию яркой вспышки.

Стеклянные светофильтры по умолчанию тёмные, и они не подвергают сварщика такой опасности

Если говорить не о дешёвых моделях, а о более-менее профессиональных устройствах, то срабатывание происходит за миллисекунду. Но есть один нюанс: при минусовой температуре этот интервал увеличивается. То есть, предел безопасной работы такой маски органичен температурой воздуха -10ºС.

Обратите внимание! Ответственные производители всегда указывают в документации маски температурный диапазон для проведения сварочных работ.

И ещё один нюанс светофильтров: прибор нужно хранить в отапливаемом помещении, чтобы продлить ресурс его работы

Светофильтры Хамелеонов выполняются по европейскому стандарту EN379. Он указывается в технической документации. После его обозначения идут четыре цифры через дробь:

  • первая указывает оптический класс светофильтра, от которого зависит чёткое обозначение предметов. Самый высокий оптический класс обозначается единицей;
  • вторая цифра говорит о прозрачности светофильтра. Чем она выше, тем мутнее экран;
  • третья говорит об однородности затемнения;
  • и последняя, четвертая – уровень искажения. Оптимальный показатель в этом плане – 2.

О достоинствах и недостатках маски «Хамелеон»

Как у любого прибора, у маски «Хамелеон» есть свои недостатки, и о них следует знать. Первым пользователи называют сравнительно высокую стоимость.

Хорошая маска будет стоить от 2 тысяч рублей. Можно купить и более дешёвые варианты китайского производства, но лучше не рисковать

И ещё один нюанс, о котором мы уже упоминали – та самая миллисекунда, которая даётся на срабатывание блока управления.

В остальном – одни преимущества. Прежде всего, очень удобно, что можно подстроить маску под особенности своего зрения и условия работы. Можно отрегулировать плотность светофильтра и нет никакой необходимости постоянно дёргать маску вверх-вниз или придерживать её рукой.

Руки в работе совершенно свободны, а маска надёжно защищает лицо не только от дуги, а и от искр и газов

Как выбрать маску сварщика «Хамелеон»

Обратите внимание: маска сварщика может иметь в комплекте дополнительные фильтры. Сама она производится из материалов, не пропускающих токи и устойчивых к брызгам и излучению.

Маски отечественного производства изготавливаются из фибры и прочного пластика, можно встретить кожаные маски.

Приборы известных производителей имеют оригинальный и привлекательный дизайн

На что стоит обратить внимание при выборе защитного устройства? Есть несколько существенных параметров: вес маски, её габариты, возможность подгонки по размеру головы, наличие диоптрической оптики и качество светофильтров. Если вы бережёте свои глаза, покупайте только сертифицированную продукцию, не ведитесь на заманчиво дешёвые предложения.

Оптический класс и смотровое окно

Самыми удобными являются маски с максимально большим смотровым окном. Стандартные приборы имеют окошко размером 90×40 мм, но есть и такие, в которых размер достигает 130×60 мм.

Помните: чем больше окошко, тем тяжелее маска, так что нужно найти оптимальный по габаритам и весу вариант

Если вы редко работаете со сваркой, можно приобрести и сравнительно тяжёлую маску. Но если аппарат используется систематически, лучше пожертвовать размерами смотрового окна в пользу облегчения.

Ещё один важный параметр для выбора – оптический класс светофильтра. О маркировке его уже было сказано выше, остаётся только напомнить, что самый лучший выбор, это сочетание 1/1/½.

Температурный диапазон и датчики дуги

Чем шире температурная амплитуда использования, тем больше будет у вас возможностей для работы.

Кроме того, полезными дополнениями будут режимы шлифовки, возможность самодиагностики, информационные кнопки и счётчики продолжительности сварки.

Чем больше в маске установлено датчиков дуги, тем надёжнее работа светофильтра и меньше вероятность его неконтролируемого сбоя

Если у вас аргонный сварочный аппарат, потребуется маска с 4 датчиками.

К сведению! Если в документации указано, что маска предназначена для работы с аргонной сваркой, значит, ею можно пользоваться и с другими типами сварочных аппаратов: полуавтоматов и электродных.

Настройки и блок питания

Маски «Хамелеон» продаются со встроенным и заменяемым блоком питания. Последний гораздо удобнее: когда его ресурс закончится, можно просто купить новый, не меняя всю маску. Источником питания могут быть аккумуляторы, которые заряжаются от сети и солнечные батареи. Оптимальным выбором будет прибор, в котором присутствуют оба вида зарядки.

Качественные маски имеют настройки степени затемнения. Можно отрегулировать под себя чувствительность датчиков и время возврата в обычное состояние.

В современных масках все настройки плавные, ступенчатые – признак устаревших технологий

Основы регулировки Хамелеона

Порядок регулировки защитного устройства обычно подробно описан в инструкции. Прежде чем начать работу, изучите её. Есть регулировки, действенность которых лучше не проверять опытным путем во избежание травмы глаз.

В новой маске есть защитные плёнки, которые предохраняют фильтр от повреждений во время транспортировки. Их нужно удалить.

Важно! Перед началом работы обязательно поверяйте целостность шлейфа, соединяющего блок управления и светофильтр.

Настройку маски начинают с подгонки шлема под размеры головы. Маска должна опускаться и подниматься, прочно фиксируясь в нужном положении. Гайкой-фиксатором регулируется и наклон прибора в рабочем положении

Чтобы проверить настройку сенсоров, используйте яркий светильник. Если светофильтр темнеет, значит, датчики работают в штатном режиме. Уровень затемнения регулируется в зависимости от режима работы.

Алгоритм регулировки описан в этом видеоматериале:

Оцените статью
Добавить комментарий
