Несомненно, сталь является одним из самых важных материалов в истории человечества, который сегодня применяется повсеместно, во многих, если не всех, отраслях промышленности. Тем, кому хоть раз было интересно, и кто «копнул глубже», знают, что сталь бывает различных видов.

Сама по себе сталь – это соединение из железа (Fe) и углерода (С), а также добавок в виде других элементов, которые растворяются в железе. Чистое железо имеет достаточно малую прочность, поэтому с помощью углерода, эта прочность повышается. Кроме того, углерод улучшает и некоторые другие свойства стали: твёрдость и упругость; устойчивость и выносливость к износам или химическому воздействию.

Содержание железа в составе стали должно быть не меньше 45%, а углерода – не выше 2,14%. Но, на практике, количество углерода несколько иное, и в зависимости от этого, сталь может быть:

  • низкоуглеродистой (содержание «С» 0,1-0,13%);
  • углеродистой (содержание углерода 0,14-0,5%);
  • высокоуглеродистой (от 0,6%).

Углерод же считается неметаллическим элементом, плотность которого составляет 2,22 г/см3, а температура плавления 3550 °С. Однако, в природе, в чистом виде углерода не существует, и поэтому, его можно встретить в 2-х полиморфных видах, в виде графита и алмаза. В железе, углерод выражен в виде графита (например, в серых чугунах) или в виде цементита.

Каждый вид стали классифицируется определенной структурой. В свою очередь, за структуру отвечает количество содержащегося в стали углерода, а также структурные превращения, которые протекают в материале при нагревании до определенной температуры с последующим охлаждением. На рисунке ниже, вы можете пронаблюдать диаграмму зависимости структуры стали от количества углерода и температуры.

Итак, давайте рассмотрим каждый структурный вид стали в отдельности.

Начнем с феррита. Это достаточно твердый раствор углерода в железе. В условиях комнатной температуры, феррит растворяется максимум, на 0,006% углерода. Поэтому, если количество углерода в стали будет более 0,006%, то в стали будут присутствовать и другие структурные элементы. Стоит отметить, что феррит не очень прочен и твёрд, однако сталь с его содержанием становится пластичной, а также приобретает прекрасные магнитные свойства.

Еще одно структурное соединение стали – цементит. Это химическое соединение из железа и углерода, которое выражается формулой Fe3C. В цементите содержится до 6,67% углерода, и, что самое удивительное, его количество неизменно при изменении температуры, вплоть до точки температуры плавления. По своим свойствам, цементит считается наиболее твердой структурной составляющей стали, однако, несмотря на высокую прочность, цементит достаточно хрупкий.

Перлит – еще одна структурная составляющая стали. Перлит является механической смесью феррита и цементита, которая после травления приобретает перламутровый цвет. Перлит также может быть пластичным или зернистым, а его твердость гораздо выше ферритовой структуры, но меньше, чем у цементита.

Аустенит является твердым раствором углерода в железе типа γ (особенный тип железа, имеющий гранецентрированную кристаллическую решетку). При температуре в 1130°С углерод растворяется в железе, максимум, на 2%. По своим свойствам аустенит достаточно прочный, но имеет невысокую твердость. Вместо этого аустенит является пластичным, имеет прекрасную стойкость против коррозии и коррозийных процессов, а также обладает высоким электрическим сопротивлением. Более того, аустенит немагнитен, что придает ему особых свойств.

Сплав железа, в котором содержание углерода превышает 2,14% (и до 6,67% включительно), в процессе кристаллизации которого образуется эвтектика, называют чугуном. Для повышения литейных свойств чугуна, в его структуру включают легкоплавкий ледебурит. К чугунам относится цементит, который отличается высокой хрупкостью. Такой чугун также получил название белого чугуна, за серебристо-белый излом.

Советуем подписаться на наши страницы в социальных сетях: Facebook | Вконтакте | Twitter | Google+ | Одноклассники

Отпуск (превращения в закаленной стали при нагреве)

Мартенсит, получаемый в результате закалки неравновесная, неустойчивая структура, поэтому он может длительно сохраняться лишь при достаточно низких температурах (≤ 100…150 о С), где диффузия атомов несущественна.

При нагреве закаленной стали в докритическом интервале температур (t о С) в ней развиваются диффузионные процессы, постепенно приближающие структуру и свойства стали к равновесному состоянию– это процессы отпуска.

Структура и свойства стали при отпуске зависят от температуры нагрева. Соответственно различают три вида отпуска: низкий(≈200 о С), средний(≈400 о С),высокий(≈600 о С).

При низком отпуске существенных изменений в структуре еще не происходит (структура— мартенсит отпуска), лишь уменьшается степень тетрагональности, частично снимаются внутренние напряжения, незначительно понижается твердость и повышается пластичность. Низкий отпуск применяют в тех случаях, когда от изделий в первую очередь требуется высокая твердость (режущий, измерительный и холодноштамповый инструмент, детали шариковых подшипников, шестерни после цементации и т.п.).

При среднем отпуске избыточный углерод в виде мельчайших частиц цементита практически полностью покидает решетку мартенсита. Решетка мартенсита обезуглероживается и превращается в ОЦК решетку феррита (степень тетрагональности = 1).

В результате образуется феррито – цементитная смесь, называемая трооститом отпуска. Твердость и прочность заметно понижаются, повышается ударная вязкость. Такая структура при твердости HRCэ 35…45 обеспечивает наибольшую упругость стали, поэтому средний отпуск обычно применяют для пружин, рессор, мембран, ударного инструмента.

При высоком отпуске изменений в фазовом составе (Ф+Ц) уже не происходит (см. диаграмму Fe–Ц), но развиваются диффузионные процессы укрупнения и округления частиц цементита, что сопровождается дальнейшим снижением прочности и твердости, повышением пластичности и ударной вязкости. Соответствующая структура называется сорбитом отпуска.

Термическая обработка, состоящая из закалки и высокого отпуска, называется улучшением. Она применяется для ответственных изделий (валов, рычагов, зубчатых колес и т.п.), изготавливаемых из среднеуглеродистых (0,3…0,5 %С) улучшаемых сталей, так как обеспечивает в этом случае наилучший комплекс механических свойств – максимальную ударную вязкость при достаточно высокой прочности. Высокие механические свойства сорбита отпуска обусловлены малыми размерами и округлой формой частиц цементита (в отличие от сорбита закалки, в котором острые концы пластинок цементита играют роль концентраторов напряжений, способствующих зарождению микротрещин).

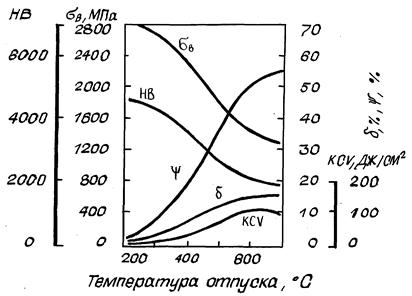

На рис. 2.2.6 в качестве примера показано изменение механических свойств стали 45 в зависимости от температуры отпуска.

Рис. 2.2.6. Зависимости механических свойств закаленной стали от температуры отпуска (сталь 45)

Заметим, что с повышением температуры отпуска свойства приближаются к значениям, соответствующим отожженному (равновесному) состоянию, но не достигают их даже при высоком отпуске (в частности, сохраняется более высокая твердость и прочность).

Очевидно, что правильный выбор температуры отпуска позволяет сформировать окончательную структуру и комплекс механических свойств, обеспечивающих успешную работу изделия данного назначения.

Внимание!

В начале этой темы (2.2) отмечалось, что все ответственные стальные изделия должны проходить упрочняющую термическую обработку, состоящую из закалки и отпуска. Поэтому данная тема с точки зрения и теории и практики – одна из наиболее важных в курсе материаловедения. Соответствующие знания совершенно необходимы для выполнения как первой, так и второй части контрольной работы, посвященной выбору материалов для изделий различного назначения. Поэтому изучению материала данной темы нужно уделить особое внимание. Все явления, касающиеся термической обработки сталей, входят и в обязательный перечень экзаменационных вопросов. Рекомендуется также выполнить лабораторную работу 6 и, конечно, ответить на вопросы для самопроверки.

Вопросы для самопроверки к теме 2.2

1. Из каких этапов состоит упрочняющая термическая обработка сталей?

2. Что такое закалка сталей? Какова ее цель?

3. Нарисуйте диаграмму изотермического превращения переохлажденного аустенита эвтектоидной стали; объясните смысл ее линий.

4. Что такое критическая скорость закалки (Vкр)? Как определяется ее величина?

5. Какую структуру и механические свойства приобретает сталь при охлаждении со скоростью V ≥ Vкр?

6. Какие структуры получаются в стали при охлаждении со скоростями V

Микроструктура и твердость сталей с различным

содержанием углерода

техническое железо…
доэвтектоидная сталь, С 0,8 % С = … %

(Около каждой зарисовки указать стрелками структурные составляющие, дать им определение, указать цвет, форму и расположения).

Значение твердости образцов стали с различным содержанием углерода занести в таблицу 4.1 и построить график зависимости твердости НRB от содержания углерода С, % (рисунок 4.4).

Читайте также  Как выбрать маску хамелеон для сварки?

Таблица 4.1 — Твердость образцов

стали с различным содержанием

№ обр. Содержание углерода С, % Твердость НRB
ср.

Рисунок 4.4 – График

зависимости твердости НRB

от содержания углерода С

Определение марки стали по структуре

Образец № Площадь: перлита Fп = … феррита Fф = … Содержание углерода: С = … Марка стали … Структурная группа … Назначение стали …
Образец № Площадь: перлита Fп = … феррита Fф = … Содержание углерода: С = … Марка стали … Структурная группа … Назначение стали …

4.4.3 Формированиеструктурывсталях

Изобразить левый нижний (стальной) угол диаграммы состояния «железо – углерод» (рисунок 4.5). Провести ординаты сплавов (см. варианты заданий в таблице В.1), указать критические точки, описать, как формируется структура стали при охлаждении (приложение В).

Рисунок 4.5 – Формирование структуры в сталях

Анализ полученных результатов и выводы

Указать, как и почему углерод (см. п. 4.4.1) влияет на структуру и твердость стали.

4.5 Контрольные вопросы

1. Какие фазы в твердом состоянии образуются в железоуглеродистых сплавах? Дайте их определение.

2. Какие структурные составляющие возникают в сталях? Дайте их определение, укажите температурные и концентрационные условия их образования.

3. На какие группы по структуре делятся углеродистые стали? Как влияет углерод на структуру и свойства сталей?

4. Определите содержание углерода и марку стали по известному отношению между перлитом и ферритом, указанному в таблице:

Fп : Fф 1:4 1:1 3:5 7:1 7:3 6:5
содержание углерода, %
марка стали

ЛАБОРАТОРНАЯ РАБОТА № 5

ИЗУЧЕНИЕ МИКРОСТРУКТУРЫ ЧУГУНОВ

Цель работы: изучить микроструктуру чугунов различных видов.

Теоретические сведения

Чугунами называют железоуглеродистые сплавы, содержащие более 2 % углерода. Углерод в чугунах может находиться в связанном состоянии (в виде цементита) или в свободном (в виде графита). Количество графита и образующаяся металлическая основа чугунов зависит от графитизации, а форма графитовых включений зависит от способа производства. Различают чугуны по металлической основе и форме графитовых включений.

Белый чугун. В белом чугуне весь углерод присутствует в виде цементита, поэтому он хрупок, твёрд и не применяется в качестве конструкционного материала для изготовления деталей машин.

Структура белого чугуна зависит от содержания углерода и соответствует диаграмме состояния «железо – цементит» (рисунок 5.1). По структуре белые чугуны делятся на три группы:

а) доэвтектические чугуны содержат углерода от 2 (точка Е диаграммы состояния) до 4,3 % (точка С), имеют структуру: перлит, цементит вторичный и ледебурит.

Перлит (ферритно-цементитная смесь) содержит

0,8 % С, является продуктом эвтектоидного распада аустенита (А) по линии PSK. Зёрна аустенита образовались при кристаллизации жидкости на ли-нии BC.

Цементит (вторичный) выделяется из аустенита в интервале температур 1147 – 727 о С (линии ECF – PSK) вследствие уменьшения растворимости углерода в аустените от 2 % при 1147 о С до 0,8 % при 727 о С.

Ледебурит – продукт эвтектической кристаллизации жидкости при 1147 о С, когда жидкость переходит в аустенитно-цементитную смесь.

В интервале температур 1147 – 727 о С ледебурит представляет собой смесь аустенита и цементита. При температуре ниже 727 о С (линия PSK) ледебурит состоит из смеси перлита и цементита, так как на линии PSK аустенит превращается в перлит. Схематично фазовые и структурные превращения в белых чугунах представлены на рисун-
ке 5.1, б, а изображение их структур – на рисунке 5.2;

а – общий вид диаграммы состояния «железо – цементит»; б – кривая охлаждения сплава I. Рисунок 5.1 – Диаграмма состояния «железо – углерод»

б) эвтектический чугун содержит 4,3 % углерода, структура – ледебурит. Других структурных составляющих нет, так как вся жидкость в этом чугуне имеет эвтектический состав (сплав II – рисунок 5.1) и кристаллизуется с образованием ледебурита;

в) заэвтектические чугуны содержат от 4,3 до 6,67 % углерода, структура – цементит первичный и ледебурит. Цементит первичный выделяется из жидкости в интервале температур Т5®Т6 (рисунок 5.1 – сплав III) в виде светлых пластин прямоугольной формы (ри-
сунок 5.2).

Ледебурит, как и в предыдущих сплавах, образуется при кристаллизации жидкости на линии ECF (точка 6 для сплава III).

а – доэвтектический белый чугун; б – эвтектический белый чугун;

в – заэвтектический белый чугун;

л – ледебурит; п – перлит; ц – цементит.

Рисунок 5.2 – Микроструктура ( 240) белого чугуна

и схема её зарисовки (справа)

Серый чугун (2,5 – 3,8 % С). В этих чугунах углерод весь или частично присутствует в виде графита, который имеет пластинчатую форму (рисунок 5.3, а). Форма графитовых включений хорошо видна на полированной нетравленой поверхности шлифа. Графит получается при распаде цементита (первичного, вторичного или эвтектоидного). Образованию графита способствуют медленное охлаждение жидкого чугуна и кремний, присутствующий в чугуне (1,5 – 3,0 %). Металлическая основа серого чугуна зависит от степени графитизации.

а – пластинчатая; б – шаровидная; в – хлопьевидная.

Рисунок 5.3 – Форма включений графита в чугунах – микрофотографии

и схемы зарисовки

По металлической основе серый чугун бывает следующих групп:

а) ферритный – весь углерод присутствует в виде графита. Структура – феррит и графит (рисунок 5.4, а);

б) перлитный; из общего количества углерода около 0,8 % остаётся в связанном состоянии, а остальной графитизирован. Получается такой чугун в том случае, если графитизации подвергается только первичный и вторичный цементит, а цементит перлита не распадается. Структура – перлит и включения графита (рисунок 5.4, в);

в) ферритноперлитный. Из общего количества углерода менее 0,8 % находится в связанном состоянии в виде цементита, а остальной – в виде графита (рисунок 5.4, б).

Получается такой чугун вследствие распада всего первичного и вторичного цементита и частично распада эвтектоидного цементита, входящего в перлит. Структура – феррит, перлит и графит. Количество связанного углерода (Ссвяз) можно определить по отношению площадей, приходящихся на ферритные и перлитные зёрна.

,

где FП, Fф – площади перлитных и ферритных зёрен соответственно в % или частях к общей площади шлифа.

Высокопрочный чугун (2,5 – 3,5 % С) отличается от обычного серого чугуна формой графитных включений. Получают его путём модифицирования серого чугуна магнием. Магний способствует образованию графита шаровидной (глобулярной) формы (рисунок 5.3, б), что повышает механическую прочность чугуна. По металлической основе высокопрочный чугун может быть, как и серый, ферритным (ВЧ40-10), ферритно-перлитным (ВЧ45-5) и перлитным (ВЧ60-2) (рисунок 5.4, жи).

Ковкий чугун (2,5 – 3 % С) отличается хлопьевидной формой графитовых включений (см. рисунок 5.3, в). Такой чугун получают путём специальной термической обработки (графитизирующего отжига) отливок из белого чугуна. Отжиг проводят при 950 о С (первая стадия) и 720 о С (вторая стадия). В процессе выдержек цементит разлагается с образованием графита хлопьевидной формы (графит отжига). По металлической основе ковкий чугун также может быть ферритным (КЧ 35-10), перлитным (КЧ 60-3) и ферритно-перлитным (КЧ40-5) (рисунок 5.4, ге).

а, б, в – серый чугун; г, д, е – ковкий чугун; ж, з, и – высокопрочный чугун.

Рисунок 5.4 – Микроструктуры различных чугунов

и схемы их зарисовки

Итак, по форме графитовых включений чугун делят на серый, ковкий и высокопрочный. Форма графитовых включений зависит от способа производства. По металлической основе чугуны делят на ферритные, перлитные, ферритно-перлитные. Металлическая основа зависит от степени графитизации чугуна.

Материалы и принадлежности

· Коллекция микрошлифов различных видов чугунов и контрольные образцы.

· Фотографии микроструктур и схемы их зарисовок.

Порядок выполнения работы

5.3.1 Просмотреть коллекцию микрошлифов различных марок чугунов, сравнить структуру с прилагаемыми микрофотографиями. Обратить внимание на цвет, форму, размер отдельных структурных составляющих.

5.3.2 В кругах диаметром 35 – 40 мм или квадратах со стороною 30 – 35 мм зарисовать микроструктуры различных видов чугунов (отдельные структурные составляющие указать стрелками, а справа от микроструктуры дать описание видимого в микроскоп изображения). Указать, какую форму включений графита имеет серый, высокопрочный и ковкий чугун, и как её получить. Указать, какую металлическую основу могут иметь чугуны (серые, ковкие и высокопрочные).

5.3.3 Изучить структуру двух контрольных образцов. По структуре определить вид чугуна (белый, серый, и т.д.) и его металлическую основу.

Свойства сталей

Влияние углерода на структуру и свойства сталей

Механические свойства углеродистой стали зависят главным образом от содержания углерода. С ростом содержания углерода в стали увеличивается количество цементита и соответственно уменьшается количество феррита, т.е. повышаются прочность и твердость и уменьшается пластичность. Прочность повышается только до 1% С, а при более высоком содержании углерода она начинает уменьшаться. Происходит это потому, что образующаяся по границам зерен в заэвтектоидных сталях сетка вторичного цементита снижает прочность стали.

Читайте также  Очистить латунь от окислов в домашних условиях

С увеличением содержания углерода в структуре стали увеличивается количество цементита – очень твердой и хрупкой фазы. Твердость цементита превышает твердость феррита примерно в 10 раз (800HB и 80HB соответственно). Поэтому прочность и твердость стали растут с повышением содержания углерода, а пластичность и вязкость, наоборот, снижаются .

При повышении содержания углерода до 0,8% увеличивается доля перлита в структуре (от 0 до 100%), поэтому растут и твердость, и прочность. Но при дальнейшем росте содержания углерода появляется вторичный цементит по границам перлитных зерен. Твердость при этом почти не увеличивается, а прочность снижается из-за повышенной хрупкости цементитной сетки.

C увеличением содержания углерода в стали изменяются и физические свойства: снижается плотность, повышаются удельное электросопротивление и коэрцитивная сила, понижаются теплопроводность и магнитная проницаемость.

Кроме того, увеличение содержания углерода приводит к повышению порога хладноломкости: каждая десятая доля процента повышает t50 примерно на 20є. Это значит, что уже сталь с 0,4%С переходит в хрупкое состояние примерно при 0ºС, т. е. менее надежна в эксплуатации.

Углерод в железоуглеродистом сплаве находится главным образом в связанном состоянии в виде цементита. В свободном состоянии в виде графита он содержится в чугунах. С увеличением содержания углерода возрастает твердость, прочность и уменьшается пластичность.

Влияет содержание углерода и на все технологические свойства стали: чем больше в стали углерода, тем она труднее обрабатывается резанием, хуже деформируется (особенно в холодном состоянии) и хуже сваривается.

Изменение структуры стали с увеличением содержания углерода

“Пройдемся” вдоль оси содержания углерода на участке диаграммы состояния системы железо-углерод, которая соответствует сталям (рисунок 1): от 0 до 2 % углерода.


Рисунок 1 – Двойная диаграмма состояния железо-углерод

Феррит

Структура стали, содержащей от 0 до 0,02 % углерода, включает феррит и третичный цементит (рисунок 2).


Рисунок 2 – Микроструктура стали: феррит с третичным цементитом по граница зерен

Феррит и перлит

Дальнейшее увеличение содержания углерода приводит к появлению нового структурного компонента – эвтектоидного феррита и цементита (перлита). Сначала перлит появляется как отдельный включения между ферритными зернами, а затем, при содержании углерода 0,8 %, занимает весь объем. Перлит представляет собой двухфазную смесь, которая обычно имеет пластинчатую структуру (рисунок 3).


Рисунок 3 – Микроструктура перлита в стали

Перлит и цементит

Когда содержание углерода поднимается выше 0,8 %, наряду с перлитом образуется вторичный цементит. Вторичный цементит выделяется в форме игл (рисунок 4).


Рисунок 4 – Микроструктура стали: вторичный цементит (иглы) и перлит

Количество цементита возрастает с увеличением содержания углерода. При содержании углерода 2 % цементит занимает 18 % поля зрения микроскопа. При содержании углерода более 2 % формируется эвтектическая смесь.

Применение качественной конструкционной углеродистой стали

Область применения достаточно широка. Основными потребителями сплавов являются машиностроительная и строительная отрасли. Одним из достоинств считается хорошая свариваемость.

Как следует из названия, «конструкционная» — значит использующаяся для строительных металлоконструкций. Другое название – арматурные стали.

Рассматривая основные марки качественных сталей, использующиеся промышленными предприятиями можно разделить по назначению.

  1. Качественные низкоуглеродистые стали 05-10. Основное их назначение изготовление ответственных и качественных конструкций с помощью сварки (повышение количества углерода способствует понижению свариваемости). Небольшое количество углерода после сварочных работ не провоцирует образование трещин как горячем, так и в холодном состоянии.
  1. Качественные низкоуглеродистые стали 12-20. Основное их назначение изготовление элементов конструкций и деталей, которые не ответственные, малонагруженные, в последствии цементируемые. Обрабатываются резанием, холодной штамповкой, сложной вытяжкой. Требования к поверхности: износостойкость, высокая твердость при мягкой сердцевине. Изготавливаются машиностроительные элементы (вал, ось, болт, муфта, вилка, рычаг, фланцы и прочие), а также элементов котлового оборудования, работающего при высоком давлении и температурах от -40°С до 450°С (трубопровод, тройник, соединительный фланец и прочие).
  1. Качественные среднеуглеродистые стали 25-35. Детали, изготовленные из данного материала, работают при средних нагрузках и с невысокими напряжениями. После химико-термического воздействия обладают высокой прочностью поверхностного слоя, износостойкостью, но с незначительной прочностью сердцевины детали (гайка, винт, собачка, крюк, кулачок, звездочка и прочие).
  2. Качественные среднеуглеродистые стали 40-45. После термической обработки изделия из данного материала хорошо переносят средние нагрузки (вал, шестерня, шатун и прочие). Для получения заготовок используется метод горячей объемной штамповки. Подвергаются всем способам термической обработки. У всех среднеуглеродистых сталей после закалки и следующего за ним высокого отпуска внутренней структурой становится отпускной сорбит. В связи с чем повышается вязкость с пластичностью, а это низкая чувствительность у концентраторов напряженности. При увеличении диаметра изделия снижается его прокаливаемость.

  1. Качественные среднеуглеродистые стали 50-55. Детали из этих сталей являются высоконагруженными элементами механизмов и агрегатов (муфта, шестерня, кольцо пружинное и прочие).
  2. Качественные высокоуглеродистые стали 60-80 (Г). Изготавливаются детали, подвергающиеся постоянным напряжениям сжатия, которые эксплуатируются в условиях трения (эксцентрик, рессора, пружина и прочие), а также работающие при больших нагрузках динамических и статических (торсион, крестовина).
  1. Качественные котельные стали 12К-22К. Применение нашли при изготовлении деталей, работа котрых сопряжена с повышенными температурами и высоким давлением. Для улучшения свариваемости в состав вводится титан, а раскисление производится за счет алюминия. Из нее изготавливают сосуды и котлы, работающие с турбинами, камерами сгорания на суднах и паровых агрегатах.
  1. Сталь автоматная. Широко применяется при промышленном производстве крепежных изделий для автомобилей и узлов, работающих при статических нагрузках (болт, гайка, шпилька).

Классификация сталей

Стали классифицируют по назначению для дальнейшего использования, химическому составу, качеству, структуре.

По назначению стали принято делить на конструкционные, коррозионно стойкие (нержавеющие), инструментальные, жаропрочные, криогенные.

  • Легированная — сталь содержащая специально вводимые, в определённых количествах, элементы, которые обеспечивают требуемые физические или механические свойства. Эти элементы называются легирующими. Как правило, легирование повышает прочность, коррозийную стойкость стали, понижают хрупкость. Легированную сталь по степени легирования разделяют на: низколегированную (легирующих элементов до 2,5 %); среднелегированную (от 2,5 до 10 %); высоколегированную (от 10 до 50 %).
  • Конструкционная — сталь применяемая при изготовлении различных деталей, механизмов и конструкций в машиностроении и строительстве, обладающая определёнными механическими, физическими и химическими свойствами.
  • Нержавеющая — легированная сталь, устойчивая к коррозии в атмосфере и агрессивных средах.
  • Инструментальная углеродистая — сталь с содержанием углерода от 0,7 % и выше. Она отличается высокой твёрдостью и прочностью и применяется для изготовления инструмента.
  • Жаропрочная — это вид стали, который подлежит эксплуатации при высоких температурах (от 30% от температуры плавления).

По химическому составу стали делятся на углеродистые и легированные.

Углеродистые стали по уровню содержания углерода, в свою очередь, делятся на: низкоуглеродистые (процент содержания углерода до 0,25%), среднеуглеродистые (0,3–0,55%) и высокоуглеродистые (0,6–2 %). Углерод придаёт сплавам из железа дополнительную прочность и твёрдость, но, при этом, понижая их пластичность и вязкость.

Углеродистая сталь обыкновенного качества

Углеродистая сталь обыкновенного качества содержит углерод в пределах 0,06–0,49%. К этой группе относятся следующие марки стали: Ст1, Ст2, Ст3, Ст4, Ст5, Ст6, Ст0. По химическому составу данный тип стали должен соответствовать ГОСТ 380-94, а производимый из нее металлопрокат должен соответствовать общим техническими условиями ГОСТ 535-2005.

Чаще всего для изготовления металлопродукции используется сталь марки Ст3сп/пс1-5: из нее изготавливается сортовой, фасонный, листовой и рулонный прокат, а также горячекатаные трубы.

Качественная углеродистая сталь

Низкоуглеродистая качественная конструкционная сталь (марки 08, 08кп, 08пс) — используется при изготовлении листового проката. Это мягкая сталь, и она легко обрабатывается штамповкой, давлением, профилированием.

Качественная конструкционная сталь (марки 10, 15, 20, 25) — используется при изготовлении стальных труб, в машиностроении. Она обладает более высокой прочностью и коррозеустойчивостью по сравнению с маркой Ст3.

Твердая качественная сталь (марки 30, 35, 40, 45) — используется в машиностроении при изготовлении сильно нагруженных деталей машин. Эти марки стали обладают высокой износостойкостью и еще более устойчивы к коррозии.

Для улучшения характеристик сталей применяют ее легирование. Цели легирования — это повышение: прочности, устойчивости против коррозии, термостойкость, жаропрочность и т.д.

Легирование — это процесс добавление в состав материалов примесей, вводимых для изменения свойств основного материала.

Легированные стали по уровню содержания легирующих элементов делятся на низколегированные (до 4%), среднелегированные (до 11%) и высоколегированные (более 11%).

Стали, в зависимости от технологии их производства, могут содержать разное количество примесей.

Уровень содержания примесей определят (классифицирует) качество стали: обыкновенного качества, качественные, высококачественные и особо высококачественные.

По структуре стали разделяются на аустенитную, ферритную, мартенситную, бейнитную и перлитную и двухфазную и многофазную.

Производство стали заключается в переработке чугуна, при котором в чугуне уменьшается концентрация углерода и других ненужных примесей.

Физические и химические свойства стали определяется ее составом и структурой, которые зависят от присутствия и процентного содержания следующих основных составляющих:

Читайте также  Как отличить свинец от алюминия?

Материалы с высокой твердостью поверхности

Материалы с высокой твердостью поверхности

  • Материал высокой твердости Высокая поверхностная твердость является необходимым условием для обеспечения износостойкости большинства типов wear. In абразивный, окислительный и усталостный износ, наиболее износостойкие стали и сплавы с наибольшей начальной поверхностной твердостью являются наиболее износостойкими.

При работе в условиях повышенного давления и ударного воздействия аустенитные стали с наименьшей начальной твердостью могут формировать высокую поверхностную твердость в условиях эксплуатации за счет интенсивного деформационного упрочнения (закалки), приводящего к наибольшему КПД. Износостойкий материал. Износостойкость чистого металла при абразивном изнашивании(рис. 10.4) пропорциональна его твердости: e = L ’HB (e-относительная износостойкость и определяется в сравнении с эталонным образцом, не наблюдаться.

b-коэффициент пропорциональности).в сплавах эта зависимость может Людмила Фирмаль

Для абразивного износа основным процессом является многократная деформация поверхности Рис. 10.4.Относительная износостойкость Твердость различного е-металла Частицы и микро-вырезывание на ем. Степень развития этих процессов зависит от соотношения давления и твердости материала и абразивных частиц. Благодаря большой твердости последних, материал с самой высокой карбидной фазой и высокой прочностью матрицы, удерживающей их, имеет наибольший износ resistance. In таких конструкций существует большая группа из стали и сплавов. Карбидные сплавы применяются в самых сложных условиях эксплуатации в виде литейных и поверхностных материалов.

Используя эти стержни сплава, нагретые ацетиленовым пламенем или электрической дугой, они появляются на поверхности детали. В промышленности используется химический состав отливок и поверхностных материалов более 100 complexes. It представляет собой сплав, содержащий высокое содержание углерода (до 4%) и Карбидообразующих элементов (или, W, Ti).В их структуре может содержаться до 50% специальных карбидов, увеличение их количества сопровождается повышением износостойкости. Структура фазы матрицы регулируется введением марганца или nickel. It может быть мартенсит, аустенит-мартенсит и аустенит.

Для деталей, работающих без ударных нагрузок, используются мартенситные сплавы. К ним относятся сплавы типа U25X38, U30X23G2S2T (на рисунке после буквы U указано содержание углерода в 10 процентах за 1 минуту).Работа при больших ударных нагрузках (зубья ковша экскаватора, скальные сваи и др.), дегаль изготовлен из высокомарганецсодержащих сплавов, включая аустенитный мартенсит (U37X7G7S) или аустенитный (U11G13, U30G34) матрик. Детали машин, работающих в условиях умеренного износа, из спеченных сплавов, для конструкций Его тур состоит из специальных карбидов (WC, TiC, TaC), связанных с кобальтом, и высокоуглеродистых сталей (структура: мартенсит+карбиды) типа X12, X12M, P18, P6M5 и др.

Эти материалы полезны. Для более сильного износа применяют низкоуглеродистые и среднеуглеродистые стали с различными видами поверхностного упрочнения и чугун conditions. In в частности, абразивный износ связан с другими видами износа (например, окислительный износ) деталей, работающих в условиях граничной смазки (например, гильзы цилиндров, коленчатые валы, поршневые кольца и т. д.). Для поддержания работоспособности узла трения материал детали должен быть достаточно устойчив к износу частицами, являющимися продуктами износа,

а также частицами, входящими в смазку извне. Людмила Фирмаль

Эти требования удовлетворяются цементацией (см. таблицы 83 и 8.4), азотированием или низкоуглеродистой и среднеуглеродистой сталью, закаленной поверхностным упрочнением с нагревом высокой частоты alloys. To повышая износостойкость, упрочненные поверхностные слои этих сталей раскладывают в следующем порядке: закаленные, цементированные, азотированные. Материал устойчив к усталостному износу. Эти материалы предназначены для массового производства таких изделий, как подшипники качения и шестерни. Периодическое контактное сжимающее напряжение возникает из-за усталостного расслоения рабочей поверхности. Они создают мягкое напряженное состояние в поверхностном слое и способствуют пластической деформации поверхности!

О развитии слоев детализации и результирующем процессе fatigue. In в связи с этим высокая контактная прочность может быть достигнута только при высокой поверхностной твердости. Высокая твердость также необходима Износ контактной поверхности затруднен при скольжении контактной поверхности. Подшипниковая сталь. Подшипники качения обычно работают при низких динамических нагрузках, поэтому они изготавливаются из относительно хрупкой высокоуглеродистой стали путем закалки и низкого отпуска.

Шариков, роликов и колец подшипников производства используется примерно 1% с (ГОСТ 801-78), включая дешевые технологии хромовой стали ШХ4,ШХ15,ШХ15ГС и ШХ20ГС это. В обозначении марок буква Ш означает шарикоподшипниковой стали. Х-наличие хрома. Цифра представляет собой процентную массовую долю (0,4; 1,5; 2,0). SG-легирование кремния (до 0,85%) и марганца (до 1,7%). Чем выше концентрация хрома, тем лучше прокаливаемость стали. Стальшх15 предназначена для изготовления несущих деталей с площадью поперечного сечения (10-20 мм).Еще легированные стали Шх15сг и Шх20сг-для деталей, прокаленных вглубь (более 30 мм).

Сталь поставляется после сфероидизирующего отжига в мелкозернистых перлитных структурах (HB 1790 2170), повышая требования к качеству metal. In сталь платная, неоднородность карбидов и загрязнение неметаллическими включениями цементируются. Это связано с тем, что когда они выходят на рабочую поверхность, то действуют как концентратор напряжений, что способствует более быстрому развитию усталостного шелушения. При изготовлении быстроходных подшипников сталь используют после добавления электрошлакового переплава (II-подобный характер Ш, например, II1X15-III) к сорту стали, который характеризуется наибольшей структурной однородностью.

Такая сталь также необходима для изготовления высокоточных измерительных подшипников, детали которых требуют тщательной полировки для минимизации коэффициента трения. Это возможно только с высокочистыми металлами, которые содержатся в металлических включениях. Подшипник компоненты проходят типичный термообработки на за-эвтектоидная сталь.820850 ° C с неполным отверждением от 150 170″C. In низкий темперировать. После упрочнения в стальной конструкции сохраняется остаточный аустенит(8-15%), деформация которого может привести к изменению размеров подшипника parts.

To стабилизируя их, прецизионные подшипники обрабатываются при низкой температуре −70 −80°С. готовая обработанная подшипниковая сталь имеет мартенситную структуру, включающую мелкие карбиды и высокую твердость (HRC 60-64). Сталь ШХ4 имеет ограниченную закалочную способность и предназначена для роликовых подшипников в железнодорожном транспорте. При тушении он обрабатывается индукционным нагревом и охлаждением водой. Кольца этого изделия толщиной 14 мм затвердевают только в слое 2-3 мм от поверхности и служат под динамическими нагрузками, так как вязкая сердцевина сохраняется.

Большие роликовые подшипники диаметром 0,5-2 м (для прокатных станков, генераторов) детали изготавливаются из стали 12хнза, 12×2н4а, с глубиной залегания (3-6 мм) цемента. Используйте коррозионностойкую хромистую сталь 95X18 (0,95% C, 18%Cg)для подшипников, работающих в жестких условиях эксплуатации. Сталь для Gears. As с подшипниками качения основным эксплуатационным свойством смазочного колеса является прочность контакта. Определить размеры шестерни и ресурс работы. Помимо высокого контакта Зубцы должны быть устойчивы к изгибу усталости и износу Установите профиль кости и края зуба, сопротивление.

Наиболее полным соответствием этим требованиям являются изделия с твердым поверхностным слоем, вязким и достаточно прочным сердечником, способным выдерживать действие ударных нагрузок. Сочетание твердой поверхности и вязкой сердцевины осуществляется путем химической герметизации или поверхностного упрочнения низкоуглеродистых и среднеуглеродистых изделий. Выбор продукта и способа упрочнения зависит от условий эксплуатации зубчатой передачи, требований технологии и имеющегося оборудования.

Для зубчатых колес, работающих с высокой контактной нагрузкой, используется цементная (Нитроцементная) легированная сталь (см. таблицу 8.4).Они имеют самые высокие пределы контактной выносливости, и согласно ГОСТ 21354-75 их значения определяются пропорционально твердости поверхности (таблица 10.2). HRC 58-63 обеспечивает твердость соединительных поверхностей в конструкциях, состоящих из концентрации углерода от 0,8 до 1,4% и смеси, диспергированной с высокоуглеродистым мартенситом или карбидом. Чрезмерно высокая твердость нежелательна из-за возможности хрупкого разрушения цементного слоя.

При определенной поверхностной твердости прочность контакта увеличивается по мере увеличения толщины упрочненного слоя и твердости сердцевины. Толщина цементного слоя будет равна (0,20 0,26) Т (Модуль zn колеса), но не более 2 мм. Твердость сердцевины составляет HRC 30-42. Шестерни с массой более 150 600 мм в диаметре изготавливаются из хромоникелевой стали 20хнза, 12×2н4а, 18Х2Н4МА и др. и используются в редукторах вертолетов, кораблей и самолетов. Для малых и средних колес устройства, сельскохозяйственной техники, хромистой стали 15Х, 15ХФ, 20ХР и др. не использовать.

После цементировать и последующей термической обработки, шестерня значительно будет deform. To избавляясь от него, необходимо шлифовать шестеренки, что усложняет технологию. Таблица 10.2.Предел контактной выносливости зуба цилиндрической шестерни (ГОСТ 21354 75) Стальная жара и химическая герметичная твердость поверхности обработки 3) Формула 6лкбмпа Сплав цемента и мягкого азотирования HRC> 56 N V 5500-7500 23 HRC> 1290 1050 Закаленные объема из углеродистых и легированных 11 нормализуется, улучшается НRС 40-50 НRС. 38-50 3500 VJ HRC + 200 WHRC + 150 0.2 LH + 70 880-1050 834-1050

Оцените статью
Добавить комментарий
