Как сделать совок из жести своими руками?

Как сделать совок из металла? Творческий проект на тему: “Изготовление совка металлического” Устанавливая рекомендуемое программное обеспечение вы соглашаетесь с лицензионным соглашением
Содержание

Как сделать совок из жести своими руками?

Как сделать совок из металла?

Творческий проект на тему: “Изготовление совка металлического”

Устанавливая рекомендуемое программное обеспечение вы соглашаетесь
с лицензионным соглашением Яндекс.Браузера и настольного ПО Яндекса .

Эмоциональное выгорание педагогов. Профилактика и способы преодоления

Как отличить простую усталость от профессионального выгорания?

Можно ли избежать переутомления?

Муниципальное Бюджетное Общеобразовательное Учреждение

«Средняя Общеобразовательная Школа №1»

ученик 8г класса

1.Выбор и обоснование проблемы…………………………………………….3

3.Банк идей и предложений……………………………………………………6

5.Материалы, оборудование, инструменты…………………………………..8

12. Экземпляры. 15

I .ВЫБОР И ОБОСНОВАНИЕ ПРОБЛЕМЫ

Зайдя в кладовку, я заметил, что наш совок старый, весь в царапинах и некрасивый, поэтому создание нового было бы хорошей идеей, при этом его нужно украсить, чтобы полностью решить возникшую проблему.

Я подумал: у кого такая же ситуация? Сколько их? Не обращая внимания на этот предмет, люди не только портят вид своего дома, но и позволяют воде скапливаться в появившихся царапинах, создавая идеальную среду для бактерий. Хоть сейчас совки и часто меняют на пылесосы, их не всегда можно использовать из-за размеров и необходимости электричества для работы.

II .ТЕХНИКА БЕЗОПАСНОСТИ

До начала работы

1. Правильно надеть спецодежду (фартук нарукавниками или халат и головной убор: берет, при этом следует тщательно подобрать волосы)
2.При рубке металла надеть очки.
З.Проверить наличие инвентаря (совок, сметка, щетка для чистки напильников, сидение, подставная решетка).
4. Проверить состояние инструментов индивидуального пользования, разложить их в строгом порядке, установленном учителем. В случае неисправности инструментов сообщить об этом учителю.
5.Проверить состояние верстачных тисков (губки тисков должны быть плотно привинчены, насечка не сработана).

Во время работы

1. Прочно закрепить обрабатываемую деталь в тисках. Рычаг тисков опускать плавно, чтобы не получить травм рук.
Работу выполнять только исправными, хорошо налаженными инструментами.

Во избежание травм следить за тем, чтобы:

а) Поверхность бойков молотков, кувалд была выпуклой, а не сбитой.
б) Инструменты (напильники и др.), имеющие заостренные хвостовики, должны быть снабжены деревянными, плотно прилегающими рукоятками установленной формы без расколов и трещин.
в) Ударные режущие инструменты имели не сбитую поверхность.
г) зубило должно быть длиной не менее 150 мм, причем оттянутая его часть должна равняться 60-70 мм.
д) При работе напильниками пальцы находились на поверхности напильников.

4. Не проверять пальцами качество опиливаемой поверхности.

5.Не применять ключей, имеющих зев большего размера, чем гайка, не удлинять рукоятку ключа путем накладывания (захвата) двух ключей.

6. Слесарными инструментами пользоваться только по их прямому назначению.

7.При резании металла ножницами придерживать отрезаемую заготовку из листового металла рукой в перчатке (рукавице).

После окончания работы

1. Проверить состояние инструментов и в случае неисправности их доложи учителю.
Привести в исправное состояние инструменты (снять заусенцы на молотке, зубиле, керне, очистить напильники от стружки). Тщательно убрать рабочее место (стружку и опилки не сдувать и не смахивать руками). Отходы сложить в специальный ящик.

2.Положить инструменты в том порядке, который установил учитель.
Во избежание порчи насечек на губках тисков не зажимать их плотно, оставлять зазор 2 мм. Привести себя в порядок. Из мастерской выходить с разрешения учителя.

III. БАНК ИДЕЙ И ПРЕДЛОЖЕНИЙ

Макет устройства – отличное декоративное изделие.

Деревянная игрушка – декоративное изделие.

Стакан для ручек и карандашей – полезная поделка.

Линейка – проста в изготовлении, полезна, но не нужна в данный момент.

Совок прост в изготовлении, полезен в хозяйстве, красив при хорошем декорировании .

IV .ЗВЕЗДА ОБДУМЫВАНИЯ

V .МАТЕРИАЛЫ, ОБОРУДОВАНИЕ, ИНСТРУМЕНТЫ

Как сделать самому лопату для снега: из фанеры, широкую, деревянную

Лопата для уборки снега своими руками легко может быть собрана из фанерного листа или жести. Реже встречается самодельный пластиковый инвентарь. Для его сборки используют отслужившие канистры, бочки, подносы. Конструкция лопаты проста, поэтому изготовить ее способен любой человек, умеющий держать в руках пилу, молоток и другой несложный инструмент.

Преимущества самодельных лопат для уборки снега

Бесспорно, снегоуборочный инструмент заводского изготовления превосходит по своим параметрам самодельные аналоги. Современные лопаты выпускают из прочного легкого пластика. Совкам придают удобную форму, оснащают ребрами жесткости. То же самое касается черенков. Их делают раскладные, прямой и изогнутой формы, с противоскользящими прорезиненными накладками. В домашних условиях такая самодельная лопата для снега не получится. Однако собственноручно изготовленный снегоуборочный инвентарь тоже имеет много преимуществ:

  1. Первым преимуществом является цена. За хорошую фирменную лопату придется отдать приличную сумму. Инвентарь используют только зимой. Все остальное время он хранится в сарае. Если для примера взять южные регионы, то снега здесь мало. Инструмент понадобится пару раз в год. Покупать его за баснословные деньги нет смысла. Лучше совершенно бесплатно из куска фанеры или жести сколотить инвентарь, который поможет очистить дорожку или небольшой участок от снега.
  2. Вторым преимуществом является индивидуальность конструкции. Человек делает лопату под свои требования: длина черенка, размер и форма совка. Можно даже рассчитать оптимальный угол наклона черенка по отношению к совку для улучшения удобства пользования инвентарем. С магазинным изделием такого проделать нельзя. Приходится пользоваться тем, что предлагает производитель.

Самодельные лопаты во многом уступают инструменту для чистки снега заводского изготовления, но тоже имеют много плюсов

Конечно, в торговых точках можно купить дешевый инвентарь китайского производства, чтобы не мучиться самому с изготовлением. Однако качество такого инструмента весьма сомнительное. Пластиковый ковш способен переломиться от нагрузки при откидывании мокрого снега. Вдобавок неудобное расположение черенка относительно совка во время работы лопатой скажется на болях в спине.

Виды самодельных снегоуборочных лопат

Инвентарь заводского изготовления отличается формой, размерами, материалом, дизайном. Некоторые модели производитель оснащает дополнительными приспособлениями, например, рукоятками, противоскользящими накладками. Если конкретно рассматривать самодельные снегоуборочные приспособления-лопаты для уборки снега, то основное их различие по материалу изготовления и назначению.

По материалу изготовления выделяют три вида инструментов:

    Снегоуборочный инвентарь с металлическим совком выигрывает по прочности. Однако обычная жесть быстро ржавеет, обмерзает мокрым снегом. Хорошим материалом считается оцинковка или нержавейка, но и здесь есть минусы. Когда цинковое покрытие пропадет, появятся те же самые ржавые пятна. Нержавейка дорого стоит. Оба вида металла имеют внушительный вес. Лучшим материалом для совка является алюминий. Металл легкий, не дорогой, устойчив к коррозии, к нему не прилипает снег.

Кроме материала изготовления, лопаты различаются по назначению:

  1. Эргономичные модели отличаются необычной формой. За счет изгибов черенка уменьшается нагрузка на позвоночник во время работы. Лопатой можно чистить не только снег, но и использовать для других хозяйственных нужд.
    Эргономичная лопата считается универсальной в применении
  2. Стандартные модели оснащены длинным не раскладным ровным черенком. Он может быть выполнен из дерева или алюминиевого сплава. Совок обычной прямоугольной формы. На конце черенка может присутствовать рукоятка. Инвентарь предназначен для очистки дорожек и небольших участков от снега.
    Стандартная лопата состоит из ровного длинного черенка и обычного совка
  3. Для автомобилистов существует отдельный вид лопат. Их особенностью является укороченный или раскладной черенок, что позволяет перевозить инвентарь в багажнике. Совок обычно выполнен из металла, что позволяет не только отбрасывать снег, но и рубить наледь.
    Автомобильные лопаты оснащены укороченным или раскладным черенком
  4. Электрический снегоуборщик-лопату своими руками изготавливают умельцы. Инвентарь состоит из корпуса, внутри которого электродвигатель вращает шнек. Ножи захватывают снег, и через отводящий рукав отбрасывают в сторону. Электролопата удобна для обслуживания придомовой территории. Хорошо работает по сухому снегу, а от мокрого – залипает.
    Электрической лопатой хорошо чистить придомовую территорию от сухого снега
  5. Копируя заводской инструмент, умельцы собирают своими руками чудо-лопату для уборки снега, оснащенную шнеком. Располагается механизм в ковше. Во время движения лопаты происходит самопроизвольное вращение шнека, который загребает лопастями снег и отбрасывает его в сторону. Лопата удобна для очистки узких тротуарных дорожек. Снег должен быть рыхлый, сухой, небольшой толщины.
    Шнековая лопата удобна для очистки от сухого снега узких дорожек

Собирать своими руками супер-лопату для снега со шнеком или эргономичным черенком и совком сложно. Обычно ограничиваются стандартным вариантом. Таким универсальным инвентарем можно очистить любой участок от снега, к которому есть свободный доступ.

Как сделать лопату для уборки снега

Чтобы снегоуборочным инвентарем удобно было работать, нужно его собрать подходящего размера. Если совок будет огромным, вдобавок тяжелый черенок, после нескольких минут использования такой лопаты боли в спине будут гарантированы. Чем тяжелее материал, тем меньшего размера делают ковш. Черенок по длине подгоняют под свой рост.

Совок из жести своими руками чертежи. Как сделать совок из жести своими руками

««Моделирование фартука» 5 класс» — Художественное моделирование. Нанесение названий деталей. Моделирование нагрудника. Виды отделки. Процесс создания одежды. Изучение материала. Чертеж основы фартука. Бретелька. Ознакомить с приемами художественного конструирования. Повторение пройденного материала. Моделирование кармана. Моделирование нижней части фартука. Закрепление материала. Правила техники безопасности при работе с ножницами.

««Вышивка» 5 класс» — Виды вышивки. Гладь. Пятёрка. Технологическая карта. История вышивки. Вышивание. Физкультпауза. Ваше настроение. Изображение. Волшебный сундучок. Познакомиться с историей вышивки. Техника безопасности. Молодичка – невеличка, а весь мир одевает. Счётная вышивка. Техника безопасности при работе с утюгом. Ручные инструменты и материалы.

«Натуральные волокна» — Готовую ткань окрашивают или набивают рисунок. Упаковка в кипы (прессование). Основа. Швейное материаловедение. В прядильном цехе из ровницы вытягивают и скручивают нити. Чесальный цех. Предварительная очистка. Классификация натуральных волокон. Как получают ткань? Ленточный цех. Получают пряжу. Кромка. Тонкая нить, полученная путем скручивания волокон. Деление волокна на узкие полоски (ровницу). Челнок.

«Изготовление изделия» — Выбор варианта. Основы проектирования. Изделие. Сборка изделия. Изготовление изделия. Перенос чертежа на заготовку. Основы проектирования и конструирования. Идея. Обдумывание идеи. Составление рисунка.

«Конструирование и моделирование фартука» — Конструирование и моделирование. Выбор ткани для фартука. Способы моделирования. Моделирование основной детали фартука. Моделирование кармана. Моделирование нагрудника. Мерки для построения чертежа фартука. Варианты отделки фартука. Виды фартуков. Назначение фартука. Моделирование фартука. Моделирование.

«Натуральные волокна растительного происхождения» — Ткань, снятая с ткацкого станка. Хлопчатник и волокна хлопчатника. Натуральные волокна растительного происхождения. Виды переплетений. Материаловедение. Свойства хлопчатобумажных и льняных тканей. Отделка тканей. Первичная обработка хлопка. Швейное материаловедение. Лен. Процесс получения ткани. Воздействие различных факторов на лен и хлопок. Производство ткани. Ткань.

Эх. Сколько мой отец переделал их в своё время! На любой вкус и для любых целей. Как для выгребания золы, так и для зерна и муки. Помнится, получалось у него и без сварки и без дрели и без болтов. Из того места росли руки.

Хочу предложить несколько наиболее ходовых вариантов.

Вариант совка для выгребания золы. В качестве исходного материала берётся любой металл, толщиной около 2мм. Это может быть и оцинковка и простая катанка и алюминий. Что есть под рукой одним словом. На картинке даны примерные расчёты. Обычно размер совка должен помещаться в поддувале печи.

Вырезаем металл по шаблону, сгибаем и закрепляем при помощи заклёпок. Ручку изготавливаем из этого же материала. Загибаем для большей устойчивости, как показано на рисунке, а в месте крепления к совку, немного расклёпываем- для захвата большей части совка. Присоединяем или заклёпками или болтами.

Вариант второй- совок для зерна.

Обычно совки для зерна, муки и других сыпучих продуктов изготавливаются в таком виде. То есть- закругленные. Их сделать попроще.

Но металл опять же таки понадобиться. Хотя в наше время можно заменить и пластиком, в те времена не было.

Итак, вырезаем при помощи лобзика полукруг из доски. В качестве ручки можно подобрать как дерево, так и любой другой материал, например труба ПВХ, подходящего размера. Крепим ручку к основанию, а из металла вырезаем сам совок, который прибиваем или берём на саморезы к полукругу из доски. Всё- совок готов.

Ну и ещё один вариант- современный.

Применять его можно везде, кроме повышенных температур и различной химии. А сделать его можно из пластиковых канистр с подобной конфигурацией.

Принято считать, что творческий человек, не ограничивается творчеством в одной только сфере деятельности. Так, например, ничто не мешает прекрасному садоводу мастерить разные штуки, которые непременно пригодятся ему в хозяйстве. Одной из таких нужных вещей может стать садовый совок, сделанный из куска трубы ПВХ. Он хорош тем, что несмотря на необходимость регулярного подтачивания, его фактически невозможно сломать.

Необходимые инструменты

Технология изготовления

Теперь вам предстоит разогреть часть будущей ручки, придав ей мягкости. Греть нужно только ту часть, которая будет соединяться с совком.

Ручка формируется достаточно легко: отрезок трубы оборачиваете размягченной заготовкой. Очень важно использовать перчатки, чтоб не обжечься. Ручку следует удерживать как можно дольше чтоб пластик остыл и затвердел, удерживая нужную форму. Именно на этом этапе вы можете придать ручке необходимый угол наклона, удобный для вас.

Формировать штык совка вы можете по своему желанию, придав ему квадратную или более округлую форму. В этом случае излишки удаляются ножовкой по металлу. Если есть желание, то можете заточить рабочую кромку, но помните, что пластик затупляется быстрее металла.

Для более удобного хранения совок можно подвешивать, для этого следует проделать в ручке отверстие необходимого диаметра.

Такой совок станет отличным помощником в вашем саду и порадует детишек, которые с охотой приобщатся к вашему любимому делу.

  • Понятие садового дизайна приобрело в нашей стране особую популярность и почти в каждом дворе частного дома можно увидеть альпийские горки, фонтаны разных форм и размеров, а местами встречаются даже
  • Порой требуются метчики с большим диаметром резьбы для нарезания резьб в древесине, пластмассах или в другом мягком материале. А купить их не всегда возможно. Выйти из положения можно, изготовив
  • Традиционные способы консервирования овощей в силу изменения уклада жизни меняются. Кадки и бочки, уместные в погребе или подполе, в шкаф на балконе или лоджии не втиснешь. Поэтому большинство хозяек
  • Если вы собираетесь в лес или на рыбалку, то вам пригодится такая удобная и компактная вещь, как ножик-брелок. Ручку я выточил из куска дюралевой трубки диаметром 14 мм, но, в принципе, для этого
  • Наверное, многие пользуются дома совком для сбора мусора. Его можно приобрести в любом хозяйственном магазине. Хочешь — металлический, хочешь — пластмассовый. К сожалению, пользоваться данным

Самодельный совок из пластиковой канистры своими руками. Сделаем из подручных материалов необходимый предмет — совок. Торговля предлагает широкий выбор совков из пластмассы. Однако, и вы наверное подтвердите, совки становятся все менее прочными и надежными. Случайное падение или удар и вот по совок расколот или по нему пошла трещина. Производители совков не заинтересованы в долгой жизни своих изделий, а скорее всего желают, чтобы мы чаще могли купить в дом новый совок. Но в быту мы часто выкидываем канистры из моющих средств, продуктов или технических жидкостей. Наверняка с наступлением зимы наблюдали в местах стоянки машин пустые канистры от омывателя стекла. А из этой канистры получится неплохой совок для уборки мусора, сбора с пола просыпанных мелких предметов или мерный совок для приготовления строительных растворов из сыпучих материалов при проведении ремонта. Способ изготовление совка на уровне лайфхака — все просто и быстро.

Как сделать самодельный совок своими руками

1. Подбираем подходящую для необходимых целей канистру. Например, для сбора мусора больше подходят канистры с плоской стороной. Причем можно подобрать канистры разной жесткости, что скажется на удобстве применения совка и времени его жизни.

2. Из инструмента потребуется только острый нож.

3. Намечаем линии реза канистры, это можно сделать перманентным фломастером или «мысленно».

4. Обрезаем своими руками с помощью ножа лишнюю часть канистры. Самодельный совок готов. Смотрите фото. Цена лайфхак изделия равна нулю:).

Канистры из под жидкости Канистра разрезана Совок — дозатор цемента

Таким же образом можно срочно сделать своими руками черпак для воды, например, когда требуется быстро удалить воду при аварии водопровода и спасти соседей внизу от протечек. Такой же черпак пригодится для удаления воды из вашего плавсредсва (лодки, катера, яхты).

Утилизируя таким образом пластмассовую тару мы сохраняем природу и энергоресурсы.

И немного про изобретения своими руками. Непонятно, почему до сих пор производители тары сразу не делают насечку на канистре для быстрой обрезки и получения на выходе совка? Это ведь достойное конкурентное преимущество.

Совок для уборки мусора — казалось бы, что может быть проще. Но нет, и в этом элементарном изделии свои проблемы. В магазинах совки продаются пластмассовые (цельноштампованные) и с металлическим ковшом и деревянной ручкой. И те и другие надежностью не отличаются: ломаются по перемычке в месте стыка ручки с вертикальной задней стенкой ковша. Стоит по неосторожности чуть сильнее прижать совок к полу — ив пластмассе образуется трещинка, а в металлической перемычке — пластическая деформация. Со временем дефекты накапливаются, и в результате происходит поломка.

Меня, как и многих других, эта неприятность не обошла стороной. «Похоронив» с десяток покупных совков, решил сделать свой — прочный, надежный и технологичный. В результате получился совок из 3 деталей: ручки, втулки и ковша.

Ручка — деревянная; я ее выточил из осиновой заготовки на токарном станке. (Впрочем, про токарный станок громко сказано. Просто в моей небольшой домашней мастерской имеется приспособление на базе электродрели для токарной обработки небольших деревянных деталей.) После изготовления я ее зашкурил и покрыл мебельным лаком. Ручка получилась красивая и удобная.

Втулка и ковш были изготовлены из листовой стали толщиной 0,5 мм с последующей покраской нитроэмалью (а можно использовать кровельное оцинкованное железо). Толщина 0,5 мм — оптимальная: она достаточна для обеспечения необходимой жесткости всей конструкции, а с другой стороны, позволяет довольно легко производить гибочные операции при формировании деталей.

1 — ручка (сосна, береза, осина…); 2 — втулка (сталь, лист s0,5 — 0,6); 3 — ковш (сталь, лист s0,5 — 0,6); 4 — заклепка (3 шт.); 5 — стопор (шуруп 3×10)

а,б — передняя лапка втулки; в — борт ковша; г — замок; д — задняя наружная стенка ковша; е — задняя внутренняя стенка ковша; ж — основание ковша; и — отбортовка; к — задние лапки втулки; л — корпус втулки; 1 — втулка; 2 — совок в сборе; 3 — формирование ковша

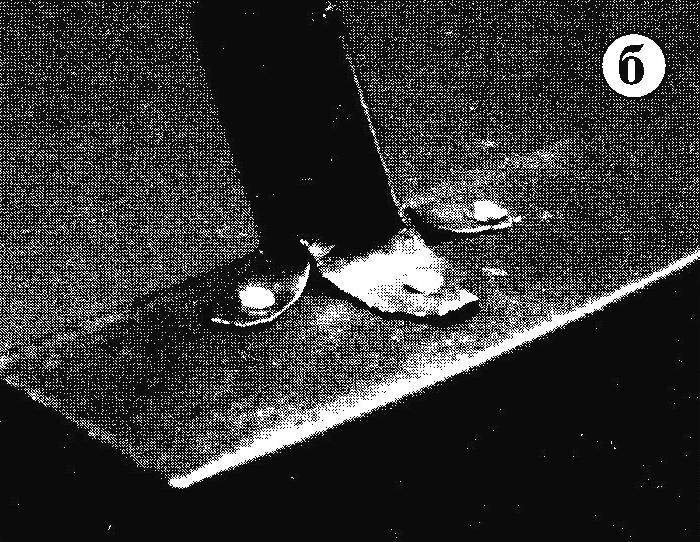

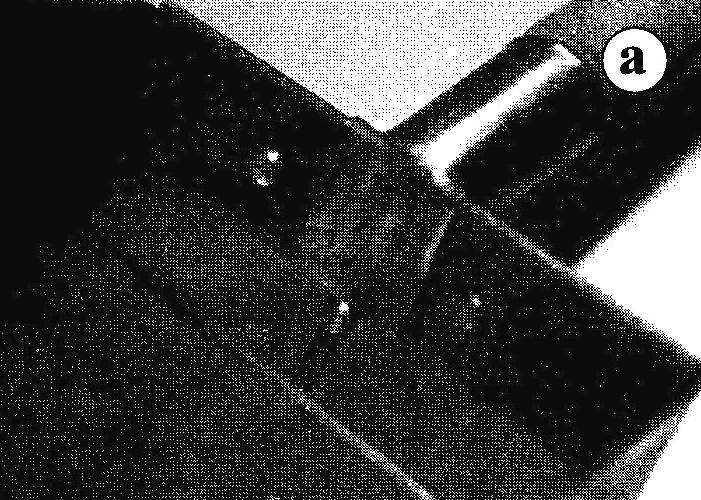

Крепление втулки к ковшу (а — вид изнутри; б — вид сзади)

Для изготовления втулки была использована стальная оправка диаметром 20 мм, соединение — простым лежачим фальцем. Нижний конец втулки на длине около 35 мм я разрезал на 4 лапки: одна (передняя) шириной приблизительно 20 мм, остальные (задние) — поуже(10 — 11 мм). Эти лапки играют главную роль в обеспечении прочности и жесткости узла соединения втулки с ковшом.

Изготовление ковша следует производить в следующей последовательности:

Выполнить разметку контура и линий изгиба по чертежу развертки и вырезать заготовку из 0,5-мм стального листа;

Загнуть отбортовки «и» на 180°;

Отогнуть вверх задние внутренние стенки «е» ковша приблизительно на 75 — 80°;

Отогнуть борта «в» перпендикулярно основанию «ж» ковша;

Отогнуть вверх замок «г» предварительно на 85 — 95°;

Отогнуть заднюю наружную стенку «д» перпендикулярно основанию, накрыв замком «г» половинки задней внутренней стенки «е»;

Завести лапку «а» втулки под замок, а лапки «к» снаружи к задней стенке ковша;

Прижать замок вместе с лапками к задней стенке и удерживать в сжатом положении с помощью струбцин;

Засверлить по месту 3 отверстия под заклепки и соединить с их помощью втулку с ковшом.

Лапки втулки, обхватывая заднюю стенку ковша с двух сторон, обеспечивают жесткость соединения и препятствуют возникновению здесь пластических остаточных деформаций. Результат — необходимая прочность и долговечность изделия.

Один из изготовленных мною совков находится на садовом участке, и я при необходимости использую его даже при выполнении земляных работ. Покупные при таком «жестоком» обращении уже давно бы загнулись. А этот — жив и здоров!

Строительный портал — Стройматериалы. Кирпич. Раствор. Панели. Сухие смеси. Бетон. Утеплители

Как сделать кухонный совок из жести чертеж. Как сделать садовый совок из пвх своими руками

Совок для уборки мусора — казалось бы, что может быть проще. Но нет, и в этом элементарном изделии свои проблемы. В магазинах совки продаются пластмассовые (цельноштампованные) и с металлическим ковшом и деревянной ручкой. И те и другие надежностью не отличаются: ломаются по перемычке в месте стыка ручки с вертикальной задней стенкой ковша. Стоит по неосторожности чуть сильнее прижать совок к полу — ив пластмассе образуется трещинка, а в металлической перемычке — пластическая деформация. Со временем дефекты накапливаются, и в результате происходит поломка.

Меня, как и многих других, эта неприятность не обошла стороной. «Похоронив» с десяток покупных совков, решил сделать свой — прочный, надежный и технологичный. В результате получился совок из 3 деталей: ручки, втулки и ковша.

Ручка — деревянная; я ее выточил из осиновой заготовки на токарном станке. (Впрочем, про токарный станок громко сказано. Просто в моей небольшой домашней мастерской имеется приспособление на базе электродрели для токарной обработки небольших деревянных деталей.) После изготовления я ее зашкурил и покрыл мебельным лаком. Ручка получилась красивая и удобная.

Втулка и ковш были изготовлены из листовой стали толщиной 0,5 мм с последующей покраской нитроэмалью (а можно использовать кровельное оцинкованное железо). Толщина 0,5 мм — оптимальная: она достаточна для обеспечения необходимой жесткости всей конструкции, а с другой стороны, позволяет довольно легко производить гибочные операции при формировании деталей.

1 — ручка (сосна, береза, осина…); 2 — втулка (сталь, лист s0,5 — 0,6); 3 — ковш (сталь, лист s0,5 — 0,6); 4 — заклепка (3 шт.); 5 — стопор (шуруп 3×10)

а,б — передняя лапка втулки; в — борт ковша; г — замок; д — задняя наружная стенка ковша; е — задняя внутренняя стенка ковша; ж — основание ковша; и — отбортовка; к — задние лапки втулки; л — корпус втулки; 1 — втулка; 2 — совок в сборе; 3 — формирование ковша

Крепление втулки к ковшу (а — вид изнутри; б — вид сзади)

Для изготовления втулки была использована стальная оправка диаметром 20 мм, соединение — простым лежачим фальцем. Нижний конец втулки на длине около 35 мм я разрезал на 4 лапки: одна (передняя) шириной приблизительно 20 мм, остальные (задние) — поуже(10 — 11 мм). Эти лапки играют главную роль в обеспечении прочности и жесткости узла соединения втулки с ковшом.

Изготовление ковша следует производить в следующей последовательности:

Выполнить разметку контура и линий изгиба по чертежу развертки и вырезать заготовку из 0,5-мм стального листа;

Загнуть отбортовки «и» на 180°;

Отогнуть вверх задние внутренние стенки «е» ковша приблизительно на 75 — 80°;

Отогнуть борта «в» перпендикулярно основанию «ж» ковша;

Отогнуть вверх замок «г» предварительно на 85 — 95°;

Отогнуть заднюю наружную стенку «д» перпендикулярно основанию, накрыв замком «г» половинки задней внутренней стенки «е»;

Завести лапку «а» втулки под замок, а лапки «к» снаружи к задней стенке ковша;

Прижать замок вместе с лапками к задней стенке и удерживать в сжатом положении с помощью струбцин;

Засверлить по месту 3 отверстия под заклепки и соединить с их помощью втулку с ковшом.

Лапки втулки, обхватывая заднюю стенку ковша с двух сторон, обеспечивают жесткость соединения и препятствуют возникновению здесь пластических остаточных деформаций. Результат — необходимая прочность и долговечность изделия.

Один из изготовленных мною совков находится на садовом участке, и я при необходимости использую его даже при выполнении земляных работ. Покупные при таком «жестоком» обращении уже давно бы загнулись. А этот — жив и здоров!

Л. СТЕПАНОВ, г. Истра

Незаменимый атрибут домашнего пользования, в быту, даже на рабочем месте является совок. Нужный предмет совок помогает избавится от мусора в доме, работе, улицах, да просто везде.

Прошлыми временами отапливаясь углем, убирая и чистя печку от золы использовалась шумовка, в переводе — совок. Протапливая баню, дом, подворье, любое помещение березовыми дровами накапливается зола. Убирать ее надо железным совком.

В магазинах конечно продают совки пластмассовые, красивые, эстетичные совки, для другого пользования. Есть даже железные однотипные, чаще не подходящие вашему размеру. Ведь не только убирать или чисть печку нужен совок. Случается в малодоступном месте требуется именно предмет от очищения грязи, удаления различных жидкостей, сыпучих материалов, мелкоштучного набора предметов и т. д.

Делаем своими руками

Рассмотрим в статье как сделать совок из жести, металла своими руками под ваши размеры. В чертеже выставленном размеры произвольные , у вас должны быть свои.

На рисунке чертежа синим цветом обозначена отбортовка для дополнительной жесткости металла и защита рук от травматизма. То есть если совок делается из жестяного металла диаметром 0,5 — 1,5 мм. Свыше 1,5 мм гнуть металл без специальной струбцины (гнушка) будет тяжелее. Толстый металл имеет свойство жесткости..

Обрисованную и размеченную деталь аккуратно вырезаем ножницами по металлу. По линиям вокруг квадрата загибаем внутрь, чтобы у вас получился конверт. Смотрите по рисунку как делается покажу пример на бумаге .

По поводу отбортовки о которой писал выше в тексте. Она нужна делая совок из тонкой жести или металла жестким. Можете ее загнуть внутрь или оставить снаружи, на ваше усмотрение, вашего удобства в применении данной детали совка.

Совок изготовленный в виде конверта удобен использованию, где присутствует вода или другая жидкость.

Ручку сделайте по своему усмотрению. Можно из металла, в виде скобки. чтобы не резала руки и была жесткой.

Прежде чем изготавливать изделие по шаблону. Потренируйтесь на бумаге.

Муниципальное Бюджетное Общеобразовательное Учреждение

«Средняя Общеобразовательная Школа №1»

ТВОРЧЕСКИЙ ПРОЕКТ

«Изготовление Совка»

ученик 8г класса

1.Выбор и обоснование проблемы…………………………………………….3

3.Банк идей и предложений……………………………………………………6

5.Материалы, оборудование, инструменты…………………………………..8

12. Экземпляры. 15

I .ВЫБОР И ОБОСНОВАНИЕ ПРОБЛЕМЫ

Зайдя в кладовку, я заметил, что наш совок старый, весь в царапинах и некрасивый, поэтому создание нового было бы хорошей идеей, при этом его нужно украсить, чтобы полностью решить возникшую проблему.

Я подумал: у кого такая же ситуация? Сколько их? Не обращая внимания на этот предмет, люди не только портят вид своего дома, но и позволяют воде скапливаться в появившихся царапинах, создавая идеальную среду для бактерий. Хоть сейчас совки и часто меняют на пылесосы, их не всегда можно использовать из-за размеров и необходимости электричества для работы.

II .ТЕХНИКА БЕЗОПАСНОСТИ

До начала работы

1. Правильно надеть спецодежду (фартук нарукавниками или халат и головной убор: берет, при этом следует тщательно подобрать волосы)
2.При рубке металла надеть очки.
З.Проверить наличие инвентаря (совок, сметка, щетка для чистки напильников, сидение, подставная решетка).
4. Проверить состояние инструментов индивидуального пользования, разложить их в строгом порядке, установленном учителем. В случае неисправности инструментов сообщить об этом учителю.
5.Проверить состояние верстачных тисков (губки тисков должны быть плотно привинчены, насечка не сработана).

Во время работы

1. Прочно закрепить обрабатываемую деталь в тисках. Рычаг тисков опускать плавно, чтобы не получить травм рук.
Работу выполнять только исправными, хорошо налаженными инструментами.

Во избежание травм следить за тем, чтобы:

а) Поверхность бойков молотков, кувалд была выпуклой, а не сбитой.
б) Инструменты (напильники и др.), имеющие заостренные хвостовики, должны быть снабжены деревянными, плотно прилегающими рукоятками установленной формы без расколов и трещин.
в) Ударные режущие инструменты имели не сбитую поверхность.
г) зубило должно быть длиной не менее 150 мм, причем оттянутая его часть должна равняться 60-70 мм.
д) При работе напильниками пальцы находились на поверхности напильников.

4. Не проверять пальцами качество опиливаемой поверхности.

5.Не применять ключей, имеющих зев большего размера, чем гайка, не удлинять рукоятку ключа путем накладывания (захвата) двух ключей.

6. Слесарными инструментами пользоваться только по их прямому назначению.

7.При резании металла ножницами придерживать отрезаемую заготовку из листового металла рукой в перчатке (рукавице).

После окончания работы

1. Проверить состояние инструментов и в случае неисправности их доложи учителю.
Привести в исправное состояние инструменты (снять заусенцы на молотке, зубиле, керне, очистить напильники от стружки). Тщательно убрать рабочее место (стружку и опилки не сдувать и не смахивать руками). Отходы сложить в специальный ящик.

2.Положить инструменты в том порядке, который установил учитель.
Во избежание порчи насечек на губках тисков не зажимать их плотно, оставлять зазор 2 мм. Привести себя в порядок. Из мастерской выходить с разрешения учителя.

III. БАНК ИДЕЙ И ПРЕДЛОЖЕНИЙ

Макет устройства – отличное декоративное изделие.

Стакан для ручек и карандашей – полезная поделка.

Линейка – проста в изготовлении, полезна, но не нужна в данный момент.

Совок прост в изготовлении, полезен в хозяйстве, красив при хорошем декорировании .

IV .ЗВЕЗДА ОБДУМЫВАНИЯ

V .МАТЕРИАЛЫ, ОБОРУДОВАНИЕ, ИНСТРУМЕНТЫ

Простые совки из подручных материалов

Авторизация на сайте

Очень простые в изготовлении, самодельные совки из пустой тары от напитков, которые можно использовать для различных хозяйственных нужд.

Сегодня я хочу затронуть тему изготовления самодельных совков из подручных материалов (пластиковой и картонной тары от напитков), которые можно использовать для различных нужд в домашнем хозяйстве. Причем я покажу три таких совка, очень простых в изготовлении.

Вообще, надо сказать, что изначально все эти совки, я делал для сметания стружки с рабочего столика, который я использую в домашних условиях для мелкого ремонта или изготовления самоделок.

Так, в теплое время года, все самоделки я делаю в своей мастерской в сарае, где для сметания стружки (в основном — древесной), я использую вот такой очень удобный, большой самодельный совок.

Однако в холодное и морозное зимнее время, мне приходится переходить домой, где я работаю за небольшим раскладным столиком. Конечно, полноценную деревообработку на нем нельзя проводить, но, тем не менее, небольшие операции, например, сверление отверстий, распиловку небольших заготовок и т.п., делать вполне возможно.

И тут, естественно, возникает проблема уборки стружки. В таких условиях, стружку лучше всего убирать при помощи небольшого совка и щетки, или широкой кисточки. Поэтому еще несколько лет назад, я начал делать небольшие самодельные совки.

Для их изготовления, я использовал примерно такие принадлежности:

Материалы и инструменты

  • Пластиковые бутылочки из-под молока или сока.
  • Плоские пластиковые бутылочки из-под кетчупа или соуса.
  • Картонные пакеты из-под молока или сока.
  • Строительный или канцелярский нож.
  • Ножницы.
  • Клеевой термопистолет.
  • Мелкозернистая наждачная бумага.

Первый вариант совка

Первый совок, я сделал из подходящей пластиковой бутылочки из-под молока.

Вот так он выглядит.

Кстати, такие совки разных размеров и для разных нужд, можно делать и из пластиковых канистр различной емкости. Чем больше канистра, тем больше будет совок.

Делается такой совок очень просто.

Для этого нужно сначала срезать лишнюю часть пластиковой бутылки (или канистры) строительным ножом.

Затем подровнять срезы мощными ножницами и окончательно обработать их мелкозернистой наждачной бумагой.

Такой совок, получается весьма компактным, поскольку ручка у него находится сверху.

Однако для сметания стружки, этот совок использовался весьма недолго, поскольку оказалось, что он в первую очередь очень хорошо подходит для насыпания и дозирования различных сыпучих продуктов, например, круп, зерна, комбикорма для кур и т.п. И для этих целей, его вскоре и стали использовать, а я сделал еще один вариант совка.

Второй вариант совка

Этот совок, я сделал из пластиковой бутылки из-под кетчупа.

Технология его изготовления точно такая же, как и у предыдущего совка.

Сначала лишняя часть бутылки отрезается строительным ножом, затем дорабатывается ножницами и окончательно все срезы выравниваются мелкозернистой наждачной бумагой.

Надо сказать, что такой совок получился очень удобным именно для сметания стружки. При этом горлышко бутылки используется как рукоятка, а сам совок имеет оптимальную ширину, так, что стружку в него удобно сметать при помощи широкой кисточки.

Кроме того, в верхней открывающейся крышке пробки, я дополнительно просверлил вот такое отверстия, чтобы этот совок можно было вешать на стену.

Однако, как оказалось, этот совок также очень удобно использовать для насыпания разных сыпучих веществ, и, особенно – грунта или перегноя для рассады.

Дело в том, что по ширине этот совок, как раз идеально подходит для насыпания грунта в контейнеры для рассады, сделанные из картонных молочных пакетов.

Более того, если даже контейнер узкий, то в него можно насыпать грунт через рукоятку совка, то есть горлышко бывшей бутылки, просто сняв пробку.

В результате, наши женщины умыкнули у меня этот совок для работы с рассадным грунтом, для чего он используется и по сей день.

И вот после этого случая, я решил пойти другим путем.

Я подумал, что для сметания стружки, нет особого смысла делать основательный, многоразовый совок, а можно сделать просто одноразовый, а точнее – совок, который можно использовать всего месяца два-три (как раз зимой), а потом просто выкинуть.

И таким образом, каждый раз зимой, я стал делать для сметания стружки, одноразовый совок из картонного пакета от молока.

Третий вариант совка

Этот совок также делается очень просто и быстро.

Для начала, нужно ножницами срезать верхнюю часть использованного молочного пакета, а затем тщательно его промыть и просушить.

Затем верхнюю часть нужно срезать наискосок, сформировав переднюю часть совка.

Причем с нижней части совка, должна остаться гладкая сторона, а сторона с клеевым продольным швом пакета, должна быть сверху.

После этого, нужно взять небольшой отрезок плотного картона.

И сформировать из него вот такую рукоятку для будущего совка.

А затем, при помощи клеевого пистолета, приклеить эту рукоятку к верхней части совка.

Надо сказать, что такая рукоятка получается весьма удобная и надежная. Хотя сделать ее, можно не только из картона, а, например, из короткого деревянного брусочка.

Таким совком, как раз очень удобно пользоваться, именно для сметания стружки. Причем у него есть одно очень большое достоинство. Такой совок можно ставить вертикально.

Таким образом, если стружки мало, ее можно не высыпать каждый раз из совка в мусорное ведро, а оставить прямо так, поставив совок вертикально до следующего раза. Когда же стружки накопится достаточно много (примерно от трети, до половины совка), ее можно будет высыпать.

Практика показала, что такой совок как раз нормально выдерживает два-три месяца эксплуатации. А потом его можно выбросить и уже следующей зимой, сделать новый.

Кстати, если края такого совка в процессе работы износятся или разлохматятся, то их можно легко восстановить, просто слегка обрезав край совка ножницами.

Таким образом, все три совка, которые я сделал, оказались достаточно удобными и полезными в хозяйстве.

Ну, а у меня на этом все! Всем пока и побольше полезных и нужных в хозяйстве самоделок!

Совок_из_жести_своими_руками_чертежи

Имеется в виду совок для выгребания золы.

Могу предложить поэтапную инструкцию как своими руками сделать металлический совок с деревянной ручкой.

Вот подробный чертеж ковша из оцинкованной стали с указанием мест и направления изгибов, их радиусов, диаметра отверстий, величины углов.

Итак, последовательность работ:

  • вырезаем из листа оцинковки, толщиной не менее 1мм заготовку по указанным размерам. Отверстия для заклепок пока не сверлим — это лучше сделать на уже согнутой детали.
  • для того, чтобы сделать треугольники под крепление шестигранной деревянной ручки, делаем прорези болгаркой. Отверстия под крепежные шурупы лучше просверлить до применения болгарки.

Если в хозяйстве нет шестигранного деревянного бруска или нет возможности такой сделать, можно применить брусок и квадратного сечения, но тогда придется под него сделать свою разметку для крепления.

  • изгибаем заготовку по пунктирным линиям. Для этого укладываем заготовку линией изгиба на наружный угол металлического уголка или швеллера. Чтобы от ударов листовой металл не растягивался, пользуемся деревянным молотком (киянкой).
  • чтобы придать конструкции дополнительной жесткости, со стороны ручки на верхней грани (на чертеже сектор отмечен красным) делаем ложную закатку.

Длину ручки подбираем на свое усмотрение, но она не должна быть меньше 20см.

  • прикручиваем ручку саморезами к отогнутым лепесткам (треугольникам).![][­ 6]
  • в результате у нас получился вот такой симпатичный совок.

Как сделать совок из жести своими руками

Как сделать совок из жести своими руками, необходимый подручный инвентарь для уборки помещений. Недорогая самодельная вещь принесет немало положительных эмоций во время ее использования.

Рассмотрим конструкцию, состоящую всего из двух деталей:

• ковш совка
• ручка

Вырежем из тонколистовой оцинкованной стали ГОСТ 14918-80 фигуру, представленную на рисунке

Пунктирной линией показаны места изгибов, их радиусы, направления и величины углов.
Пробьем отверстия в зубцах или просверлим их сверлом. Отгибаем металл по линиям изгиба на брусе и отбиваем его киянкой (деревянный плоский молоток) и получаем ковш совка.

Если на верхней грани совка, со стороны крепления ручки, сделать ложную закатку (это придаст конструкции дополнительную жесткость),

то на развертке необходимо добавить дополнительный сектор длиной 200 (мм) и шириной равной длине линии закатки.

На рисунке синим цветом, обозначен дополнительный сектор.

Сделаем из деревянного бруска размером 25х25х200 (мм). Закрепим брусок острой гранью вверх. Состругаем острую грань деревянного бруска. Установим брусок следующей острой гранью вверх. Таким образом обработаем четыре грани и получим правильный шестигранник. Наждачной бумагой сгладим острые грани в местах расположения руки. Покроем ее защитным декоративным покрытием по дереву.

Как вариант, можно взять за основу ручку от комбайна для сбора черники .

1. Стальными заклепками соединяем грани, получившиеся после изгиба.

2. Ручку прикрутим саморезами с прессшайбой к изогнутым треугольникам шестигранника.

3. Наждачной бумагой сгладим острые грани на металле.

Имея представление о том, как сделать совок из жести своими руками, можно импровизировать и изготовить изделие различной формы и размеров и для различных целей.

Для изделия больших размеров, необходимо ложную закатку заменить проволочной.
Закатку сделать это по трем сторонам ковша (сверху ребер).
Отверстия для заклепок лучше пробивать на согнутой детали.

Творческий проект на тему: «Изготовление совка металлического»

При пользовании «Инфоуроком» вам не нужно платить за интернет!

Минкомсвязь РФ: «Инфоурок» включен в перечень социально значимых ресурсов .

Муниципальное Бюджетное Общеобразовательное Учреждение

«Средняя Общеобразовательная Школа №1»

ученик 8г класса

1.Выбор и обоснование проблемы…………………………………………….3

3.Банк идей и предложений……………………………………………………6

5.Материалы, оборудование, инструменты…………………………………..8

12. Экземпляры. 15

I .ВЫБОР И ОБОСНОВАНИЕ ПРОБЛЕМЫ

Зайдя в кладовку, я заметил, что наш совок старый, весь в царапинах и некрасивый, поэтому создание нового было бы хорошей идеей, при этом его нужно украсить, чтобы полностью решить возникшую проблему.

Я подумал: у кого такая же ситуация? Сколько их? Не обращая внимания на этот предмет, люди не только портят вид своего дома, но и позволяют воде скапливаться в появившихся царапинах, создавая идеальную среду для бактерий. Хоть сейчас совки и часто меняют на пылесосы, их не всегда можно использовать из-за размеров и необходимости электричества для работы.

II .ТЕХНИКА БЕЗОПАСНОСТИ

До начала работы

1. Правильно надеть спецодежду (фартук нарукавниками или халат и головной убор: берет, при этом следует тщательно подобрать волосы)
2.При рубке металла надеть очки.
З.Проверить наличие инвентаря (совок, сметка, щетка для чистки напильников, сидение, подставная решетка).
4. Проверить состояние инструментов индивидуального пользования, разложить их в строгом порядке, установленном учителем. В случае неисправности инструментов сообщить об этом учителю.
5.Проверить состояние верстачных тисков (губки тисков должны быть плотно привинчены, насечка не сработана).

Во время работы

1. Прочно закрепить обрабатываемую деталь в тисках. Рычаг тисков опускать плавно, чтобы не получить травм рук.
Работу выполнять только исправными, хорошо налаженными инструментами.

Во избежание травм следить за тем, чтобы:

а) Поверхность бойков молотков, кувалд была выпуклой, а не сбитой.
б) Инструменты (напильники и др.), имеющие заостренные хвостовики, должны быть снабжены деревянными, плотно прилегающими рукоятками установленной формы без расколов и трещин.
в) Ударные режущие инструменты имели не сбитую поверхность.
г) зубило должно быть длиной не менее 150 мм, причем оттянутая его часть должна равняться 60-70 мм.
д) При работе напильниками пальцы находились на поверхности напильников.

4. Не проверять пальцами качество опиливаемой поверхности.

5.Не применять ключей, имеющих зев большего размера, чем гайка, не удлинять рукоятку ключа путем накладывания (захвата) двух ключей.

6. Слесарными инструментами пользоваться только по их прямому назначению.

7.При резании металла ножницами придерживать отрезаемую заготовку из листового металла рукой в перчатке (рукавице).

После окончания работы

1. Проверить состояние инструментов и в случае неисправности их доложи учителю.
Привести в исправное состояние инструменты (снять заусенцы на молотке, зубиле, керне, очистить напильники от стружки). Тщательно убрать рабочее место (стружку и опилки не сдувать и не смахивать руками). Отходы сложить в специальный ящик.

2.Положить инструменты в том порядке, который установил учитель.
Во избежание порчи насечек на губках тисков не зажимать их плотно, оставлять зазор 2 мм. Привести себя в порядок. Из мастерской выходить с разрешения учителя.

III. БАНК ИДЕЙ И ПРЕДЛОЖЕНИЙ

Макет устройства – отличное декоративное изделие.

Деревянная игрушка – декоративное изделие.

Стакан для ручек и карандашей – полезная поделка.

Линейка – проста в изготовлении, полезна, но не нужна в данный момент.

Совок прост в изготовлении, полезен в хозяйстве, красив при хорошем декорировании .

IV .ЗВЕЗДА ОБДУМЫВАНИЯ

V .МАТЕРИАЛЫ, ОБОРУДОВАНИЕ, ИНСТРУМЕНТЫ

Оцените статью
