Магнитный держатель для сварки своими руками

Просто и гениально: сварочные магнитные угольники

Комфорт и удобство в любой работе еще никому не мешали. Это касается и сварки. Среди сварочных инструментов есть основные, а есть вспомогательные. К ним относится самая мелкая по размерам вспомогательная деталь – чудесный магнитный уголок, если правильнее — магнитный угольник для сварки.

Такие уголки чрезвычайно полезны как для кустарных мастеров, так и для профессионалов, работающих на поток. Мелкие по размерам, но не по функциям, эти специальные сварочные треугольники позволяют повысить качество изделий в целом и сварочных швов в частности.

1. Сварочные гаджеты чистой воды
2. Виды магнитных угольников
3. Выбираем правильный угольник: здесь и сейчас
4. Магнитный держатель своими руками

Сварочные гаджеты чистой воды

Вот каким образом они это делают:

• В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях. Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
• Используя магнитный уголок для сварки, вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи. Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
• Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
• Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
• Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.
• С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
• Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Почему самое правильное название – угольники, а не треугольники? Потому что такие фиксаторы выпускаются в конфигурациях с несколькими углами, их форма напоминает больше неправильный многоугольник. Чаще всего используются углы в 45°, 60°, 90°, 135°.

Виды магнитных угольников

Сварочные магниты могут различаться как по форме, так и по принципу работы:

• Струбцина – это гибкий угольник с углами, которые можно регулировать. Отличное подспорье, помогающее произвести детали любой сложности.
• Простой сварочный угольник с фиксированными углами и постоянным магнитом.
• Отключаемые магниты для сварки – великолепное техническое решение для удобства работы: после проведенной сварки можно отключить их действие, держатели «отлипают» самостоятельно, что позволит снять фиксаторы без усилий и какой-либо деформации.
• Универсальные магнитные угольники для сварки с несколькими стандартными углами – еще одно прекрасное технологическое решение для выполнения разнообразных работ самой разной сложности.
• Угольники с разной мощностью действия. Понятно, что крепежа массивных заготовок нужны мощные по действию фиксаторы, равно как и для мелких работ, требующих ювелирной точности, они должны быть компактными и по размерам, и по мощности притяжения.
• Трехкоординатные и четырехгранные угольники с применением цилиндров и ферритных жаропрочных магнитов для работ в сложных температурных условиях и с заготовками разных габаритов и веса.

Выбираем правильный угольник: здесь и сейчас

Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Если вы занимаетесь сложными сварочными работами, и если у вас есть возможность, то лучше всего выбрать качественные держатели с включаемыми/отключаемыми магнитами. Такие приспособления помогут вам включать или выключать не просто весь угольник, а отдельные грани.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки — отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

1. Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита. Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита.
2. Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек. Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие.
3. Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям.
4. Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Виды магнитных уголков для сварки. Как сделать держатель своими руками

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время сварки детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

Виды магнитных держателей для сварки

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Конструкция с фиксированными углами обойдётся значительно дешевле, но приобретать такой девайс следует, когда основная часть сварочных работ представляет собой фиксацию элементов в наиболее часто применяемой позиции.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Смотрите интересное видео, где человека рассказывает про самодельный отключаемый магнит для сварки:

Какой выбрать тип держателя для сварки зависит от многих обстоятельств. Если уголок необходим для частого применения, то рекомендуется приобрести отключаемую модель с усилием на отрыв не менее 20 кг.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Для приобретения качественного магнитного держателя рекомендуется рассматривать продукцию российского и европейского производства.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Собранное изделие позволит качественно зафиксировать под определённым углом массу до 3 кг.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

САМОДЕЛКИН ДРУГ

Как сделать магнитный угольник сварщика своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов создания самодельного магнитного уголка сварщика своими руками, а так же разберем пошаговые фотографии и видео сборки уголка из металлолома. Каждый сварщик и мастеровой человек прекрасно знают, что при работе сварочным аппаратом для сварки деталей под определенным углом возникают небольшие проблемы, а именно точно выставить угол и зафиксировать свариваемые детали. Есть прекрасное приспособление и называется оно «магнитный уголок сварщика» с его помощью можно выставить угол в 45 и 90°, под воздействием магнитной силы заготовки будут прижаты друг к другу, за счет чего варить будет удобно и угол будет точный.

Устройство и принцип действия довольно простое, а именно уголок состоит из двух стальных пластин с углами 45 и 90°, между плитами толщиной 2-3 мм находится круглый магнит от динамика за счет которого и создается магнитная сила фиксирующая заготовки в необходимом положении. Стягивается конструкция в 4х местах, а именно по углам и по центру, на один болт 3 гайки, две внутри уголка и одна с внешней стороны.

Примечание. Острые углы желательно спилить по 1 см, потому как стыкуемые детали нередко неровно спилены с заусенцами и уголок может неплотно встать на свое место. Так же для защиты от коррозии метал следует окрасить краской по металлу.

Материалы

1. металлическая пластина 2-3 мм
2. болт 4 шт
3. гайка 12 шт
4. магнит од динамика

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. дрель
4. металлическая линейка, маркер
5. гаечный ключ и плоскогубцы

Пошаговая инструкция по изготовлению сварочного магнитного уголка своими руками.

Для начала следует взять металлическую пластину 2-3 мм и измерить углы приложив уголок. Затем положите магнит изъятый из динамика таким образом чтоб у вас получился треугольник с углами 45 и 90° приложить металлическую линейку и провести линию маркером. При помощи УШМ(болгарки) отпиливаем заготовки. Шлифуем. Накладываем заготовку на пластину и стягивается струбциной, чтобы выпилить точно такой же треугольник. Совмещаем две заготовки и равняем стороны при помощи напильника. Прикладываем магнит сразу на две вместе сложенные заготовки, чтобы разметить места под будущие отверстия, таким образом все будет точно и без смещений. Заготовки фиксируются струбцинами и сверлятся отверстия. Далее на уголок кладется магнит и сверху накрывается второй пластиной, получается что наш магнитик находится ровно по центру конструкции. Стяжка производится при помощи болтового соединения, а именно болт и три гайки, две из них внутри магнитного уголка сварщика, и одна снаружи для контрольной фиксации. Когда конструкция полностью собрана и зафиксирована, необходимо просверлить отверстие ровно по центру уголка, чтобы сделать дополнительную стяжку. Стягиваем аккуратно. Торчащие части болтов срезаем УШМ(болгаркой) Ставим уголок на отрезок проф трубы Прикладываем еще один небольшой отрезок трубы. Свариваем. Вот такое замечательное приспособление получилось, благодаря ему сварочные работы станут намного проще и удобнее.

Магнитный держатель (уголок) для сварки своими руками

Авторизация на сайте

Привет всем любителям самоделок!
Сегодня хочу показать один из вариантов по изготовлению простого магнитного уголка (держателя) для сварочных работ. Идея конечно не новая, есть много модификаций данной самоделки, но по своему функционалу они практически не отличаются, а пользы от данной вещи можно получить довольно много, если учитывать, что при сварочных работах довольно часто приходится работать в одиночку. Собственно это сподвигло меня на изготовление данного держателя. Где его можно будет применить, я опишу в конце статью.

Необходимые материалы

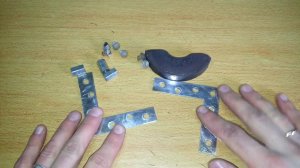

Для изготовления магнитного уголка потребуется:

— два мебельных уголка
— три удлиненные гайки
— шесть болтиков
— половина магнита (лучше конечно использовать неодимовый)

Изготовление сварочного уголка

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

Теперь необходимо собрать все в одно целое.

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

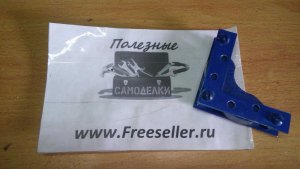

Получилось все довольно красиво!

Использование держателя для сварки

Теперь собственно применение магнитного уголка на практике:

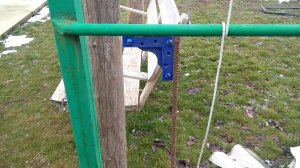

При помощи этой самоделки можно легко и просто в одиночку приваривать детали под углом 90 градусов, причем не держа заготовки.

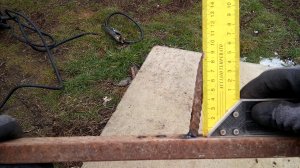

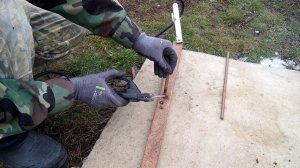

Для примера, ниже фото. На первой кусок арматуры был приварен просто от руки:

Как видно, заготовку скосило и прямой угол не получился.

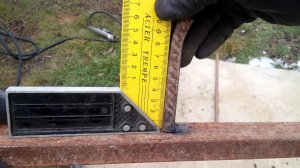

На следующем фото тот же самый кусок арматуры, но с использованием уже самодельного магнитного держателя:

Как видим, результат получился намного лучше!

Конечно же, этот держатель, не подойдет для каких либо работ, где используются большие и тяжелые заготовки, но для мелких домашних работ он просто не заменим. Да и если нужно закрепить что то большое, то просто можно сделать держатель побольше и с неодимовым магнитом, у которого сила притяжения намного выше. Все зависит от Ваших потребностей.

Сварочные работы без проблем: изготовление магнитного уголка

На чтение: 3 минуты Нет времени?

При производстве сварочных работ очень часто необходимо совместить элементы под прямым углом или под 45°. При этом руки часто заняты, поэтому придерживать детали неудобно. Профессиональные сварщики в таких случаях пользуются специальным магнитным уголком. Но есть ли смысл приобретать подобные приспособления для разового использования? Скорее всего, нет. Сегодня выход из такой ситуации подскажет автор YouTube-канала Олег. Разберёмся вместе, как изготовить магнитные уголки своими руками буквально за 15 минут.

Читайте в статье

Что потребуется для изготовления магнитных уголков

Материала для изготовления магнитных уголков понадобится минимум. А именно:

• небольшой отрезок оцинкованной листовой стали;
• неодимовые магниты (их можно приобрести в хозяйственном магазине);
• три болта с гайками.

Инструмента, которого понадобится для работы, также немного. Необходимы:

• болгарка;
• дрель;
• монтажный угольник и карандаш;
• отвёртка с плоскогубцами.

Приступаем к изготовлению магнитного уголка

Для начала необходимо разметить оцинкованный лист. Для этого, при помощи монтажного угольника, на металле размечаем ровный квадрат. Здесь необходима точность, все его углы должны быть идеально прямыми. После разметки квадрат необходимо разделить на две части по диагонали.

Когда разметка сделана, в работу включаем болгарку. При помощи УШМ нужно аккуратно вырезать квадрат и разделить его по отмеченной линии. В этой работе главное – точность. С трясущимися руками за подобное браться даже не стоит.

Получившиеся уголки слегка обрабатываем: с них нужно снять фаску, чтобы избежать травм при дальнейшей работе. Также необходимо срезать углы, которые будут мешать впоследствии, если останутся.

ФОТО: YouTube.com Заготовки сделаны, теперь можно приступить к сборке магнитных уголков

Разметка заготовок под стягивающие болты

Заготовки будут соединены при помощи трёх винтов с гайками. Для них потребуется просверлить отверстия. Разметить их можно при помощи самих неодимовых магнитов, если они выполнены в форме шайб.

Перед тем, как просверлить отверстия, их нужно накернить. В этом случае сверло не уйдёт в сторону в процессе работы, а значит и элементы будут совмещены идеально ровно. Сделать это можно при помощи кернера или обычного дюбеля.

ФОТО: YouTube.com Керн позволит сверлу сделать отверстие точно в нужном месте

Сборка заготовок в полноценный магнитный уголок

Когда все шесть отверстий просверлены, можно приступать к сборке приспособления. Здесь стоит отметить, что от количества размещённых между элементами неодимовых магнитов будет зависеть сила, с которой приспособление будет прилегать к металлу. Если магниты изготовлены в форме шайб, можно установить по две или даже три штуки на отверстие.

ФОТО: YouTube.com Магниты размещены, пора стягивать элементы воедино

Установив уголок на ровную поверхность, например, примагнитив его к тискам, можно приступить к окончательной сборке. В готовые отверстия вставляем винты, а с обратной стороны на них наворачиваем гайки. Когда соединения протянуты, излишки винтов, торчащие с обратной стороны, можно обрезать той же угловой шлифовальной машиной (болгаркой).

ФОТО: YouTube.com Сборка магнитного уголка почти завершена, осталась пара штрихов

Проверка точности изготовленного магнитного уголка

После того, как магнитный уголок окончательно собран, его необходимо проверить на точность. Для этих целей используем монтажный угольник. С его помощью проверяем соответствие углов и поверхностей приспособления. При необходимости оцинкованный металл подтачиваем.

ФОТО: YouTube.com Основная работа по изготовлению магнитного уголка завершена

Несколько финальных штрихов по приданию эстетичности изделию

Следующий шаг не обязателен, однако он позволит сделать приспособление более аккуратным. При помощи ножниц необходимо отрезать полосу листового алюминия, равную по ширине расстоянию между пластинами. Ею нужно обернуть неодимовые магниты, прикрыв их. И вот теперь работу по изготовлению магнитного уголка можно считать завершённой.

ФОТО: YouTube.com Магниты скрыты под полосой из листового алюминия, изделие приобрело окончательный вид

Как «работают» магнитные уголки

Изготовленное своими руками изделие позволит не только удерживать металлические детали перпендикулярно друг другу на горизонтальной поверхности. С помощью магнитных уголков можно фиксировать металл и под углом 45°, к тому же свариваемые детали могут находиться даже на весу. Хотя здесь всё будет зависеть от мощности и количества неодимовых магнитов, размещённых в корпусе.

ФОТО: YouTube.com Детали могут фиксироваться даже на весу, если мощности магнитов хватает

ФОТО: YouTube.com Также возможно и крепление деталей под углом 45° – иногда это просто необходимо

Можно изготовить подобные приспособления и иной формы, а также использовать более толстый металл и сверхмощные магниты. Здесь всё будет зависеть от назначения магнитного уголка и величины свариваемых деталей.

ФОТО: YouTube.com Такие приспособления можно изготовить и другой формы или увеличить их мощность путём добавления магнитов

Подведём итоги

Удобство магнитных уголков при производстве сварочных работ переоценить вряд ли получится. Однако приобретать подобные приспособления, если мастер не занимается сваркой профессионально, не имеет смысла. Да и зачем, если изготовить такие уголки можно буквально за 15 минут, не потратив на это практически ни копейки. Кстати, совет. Неодимовые магниты можно найти в отработавших свой век жёстких дисках компьютера. Правда на изготовление одного уголка потребуется как минимум три винчестера. Внутри каждого из них находится по два магнита.

Надеемся, что сегодняшние советы по изготовлению магнитных уголков пригодятся нашему уважаемому читателю. Если у вас остались вопросы по сегодняшней теме, можете задавать их в комментариях ниже. Редакция HouseChief обязательно ответит на каждый из них. Там же вы можете обсудить нюансы изготовления и применения магнитных уголков или выразить личное мнение о рациональности подобной работы.

Если статья была вам интересна, не забудьте поставить оценку. Для нас крайне важно ваше мнение.

Берегите себя, своих близких и будьте здоровы!
