Фраза «цилиндр должен быстро выдвигаться и сильно давить» понятна на бытовом уровне, но недостаточна для задания на гидравлическую станцию. Инженерное описание должно превратить движение оборудования в последовательность состояний: старт, разгон, рабочий ход, удержание, возврат и пауза. Именно цикл связывает расход, давление, управление и тепловую нагрузку.
Опишите операции по порядку
Удобно начать с таблицы или нумерованного списка. Для каждого шага укажите исполнительный механизм, направление движения, требуемое время, условие окончания и нагрузку. Если два цилиндра работают одновременно, это нужно отметить отдельно. Если второй шаг разрешён только после сигнала датчика или достижения давления, запишите и это условие.
- Исходное положение механизмов и состояние клапанов.
- Команда на запуск и способ её подачи.
- Холостой или установочный ход.
- Рабочее движение под нагрузкой.
- Удержание усилия или положения.
- Разгрузка, возврат и подготовка следующего цикла.
Такой порядок помогает увидеть переходы, на которых возникают дополнительные требования. Например, быстрый подвод и медленный рабочий ход — это не одна скорость, а два режима. Удержание после остановки — отдельная функция, которую нельзя выводить только из значения давления.
Свяжите скорость с реальным механизмом
Скорость лучше задавать не словами «быстро» или «медленно», а временем прохождения известного хода либо требуемой линейной скоростью. Для вращательного механизма полезны обороты и характер нагрузки. Если точных значений нет, можно снять видео полного цикла и указать его длительность, но затем потребуется уточнить размеры исполнительных механизмов.

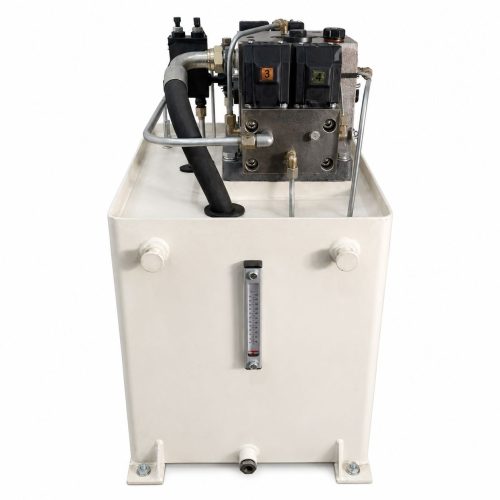

Если планируется изготовление гидростанции на заказ, особенно важны различия между обычным и пиковым режимом. Краткий быстрый ход и длительная работа с тем же расходом создают разные требования к баку и тепловому состоянию системы.
Не забудьте условия удержания и безопасности
После рабочего хода механизм может сразу возвращаться, оставаться под нагрузкой или фиксироваться на заданное время. В задании нужно ответить, допустимо ли изменение положения при остановке и что должно произойти при пропадании питания. Для прессов и зажимов также важно описать порядок снятия давления перед открытием рабочей зоны.
Эти вопросы относятся не к формальному оформлению документа, а к логике гидросхемы. Без них невозможно однозначно выбрать способ переключения и удержания нагрузки.
Добавьте режим эксплуатации
- число циклов за смену и длительность смены;
- максимальная продолжительность непрерывной работы;
- наличие пауз между циклами;
- температура и место установки;
- характер загрязнения и требования к фильтрации;
- допустимые габариты и доступ для обслуживания.
Два механизма с одинаковым усилием и скоростью могут потребовать разной компоновки, если один включается несколько раз в день, а другой работает циклически без длинных пауз. Поэтому режим эксплуатации нельзя оставлять «по умолчанию».
Типичные ошибки задания
Первая ошибка — перечислить только компоненты желаемой станции, не описав функцию оборудования. Вторая — указать максимальные цифры без длительности. Третья — приложить фотографию старого узла и потребовать полную копию, не объяснив, какие недостатки нужно устранить. Четвёртая — забыть питание, сигналы управления и ограничения по месту.
Исправить их можно простым правилом: каждый технический параметр должен быть связан с шагом рабочего цикла. Если связь неясна, параметр нужно уточнить или отметить как предварительный.
Что считать достаточным результатом
Для первого разбора не требуется законченная гидросхема. Нужны последовательность операций, доступные параметры, фотографии или документы оборудования и перечень неизвестных. Такой материал позволяет последовательно уточнить давление, расход, управление и компоновку, не превращая исходное задание в набор догадок.
